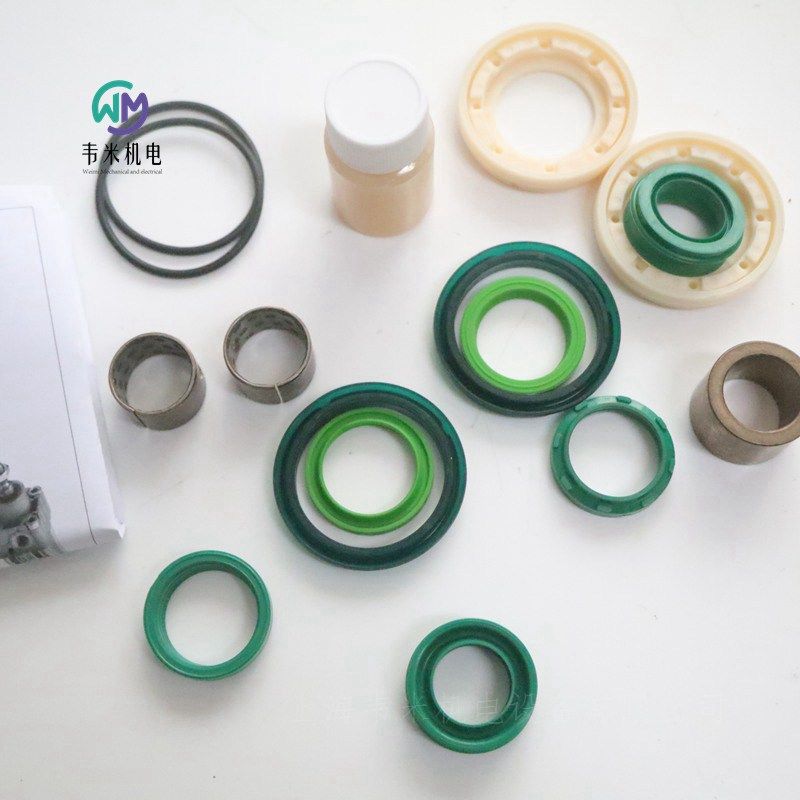

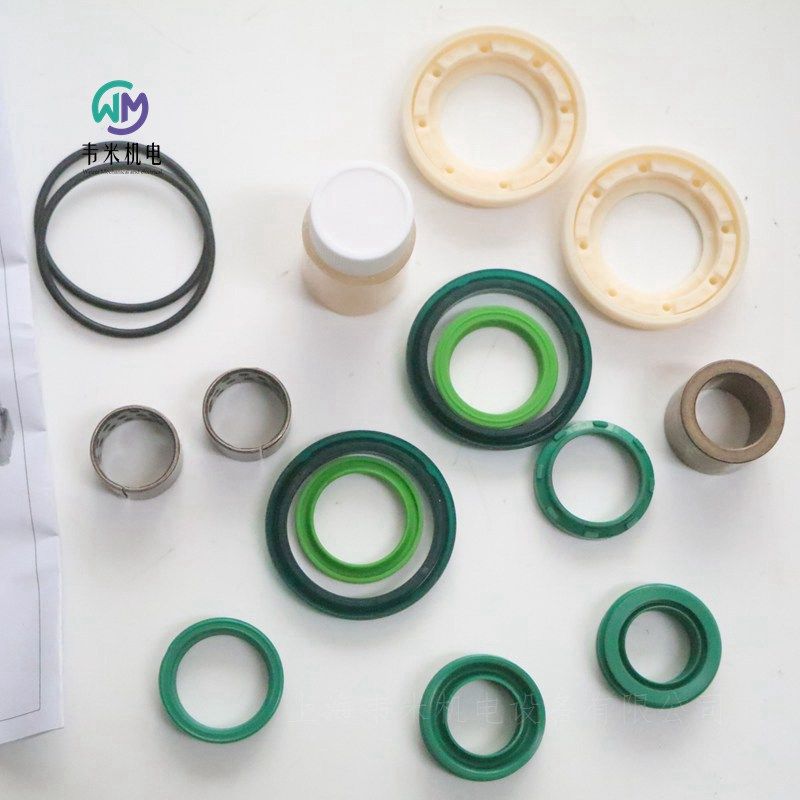

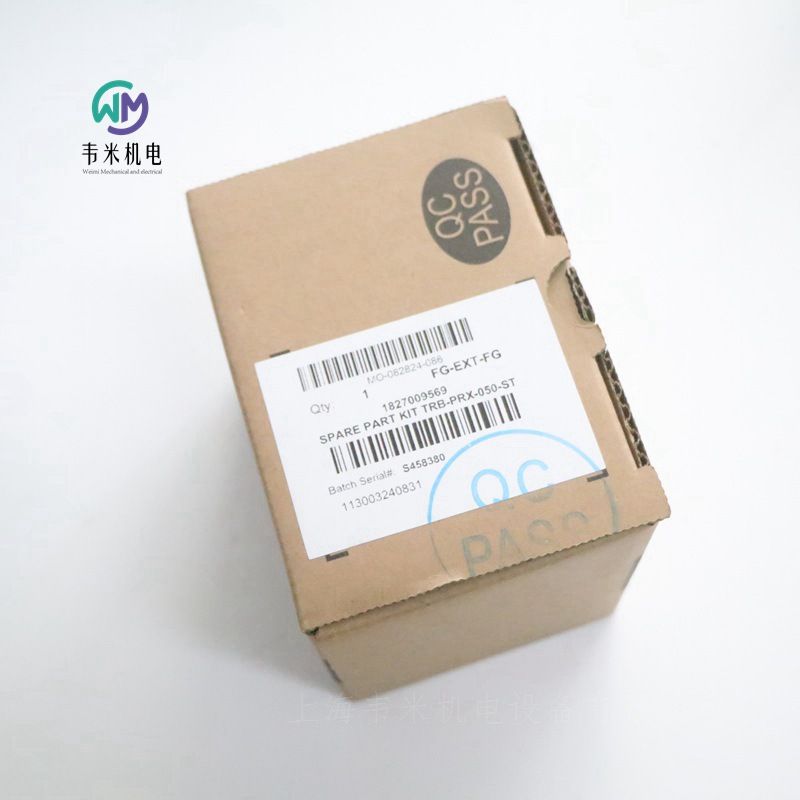

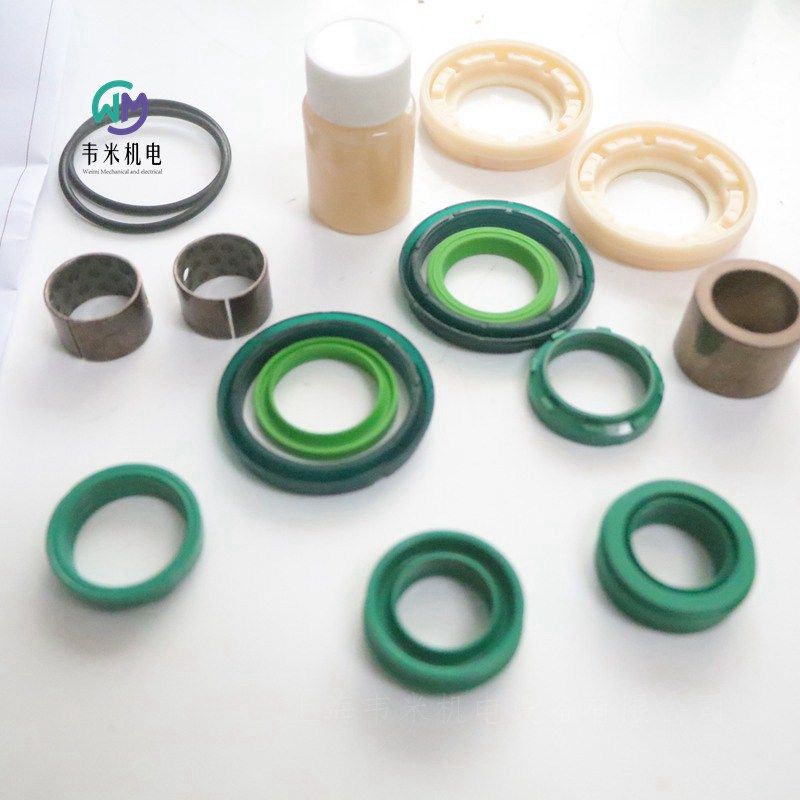

AVENTICS氣缸維修包1827009569，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！
安沃馳AVENTICS氣動元件：
氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。
閥門和閥門系統：單閥、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥
壓縮空氣處理：保養單元和元件、氣源處理單元二聯件、氣源處理單元三聯件、冷凝水分離器、分氣塊、截止閥、過濾器、精密的過濾器、活性炭過濾器、噴霧潤滑器、油分離器、油霧器、精密油霧器、注油單元、注油閥、精密調壓閥、精密過濾器壓力調節閥、調壓閥、過濾器調壓閥、隔膜式干燥機、預過濾器、壓力表、氣杯、壓縮空氣容器、油脂和油、潤滑油、機油。
真空技術：噴射器、真空發生器、緊湊型真空發生器、真空氣夾爪、非接觸輸送系統、真空附件（真空在線過濾器、備用過濾器、真空蝶式過濾器、氣杯、適配器、角接頭、流量閥、彈簧推桿、靜音器、真空控制設備）、氣動夾爪。
傳感器：磁接近傳感器、位移測量傳感器、電子壓力傳感器、機械式壓力傳感器、流量監測器、氣動接近傳感器、電感式接近傳感器、速度/計時器、工件位置檢測裝置、傳感器安裝件（傳感器固定設備、傳感器夾持器）、電氣連接技術（圓形插頭、圓形插座連接器、閥連接器、配有接線盒的電纜線）。
連接技術：氣動連接技術、快插接頭、帶鎖緊螺母的螺紋連接件、塑料軟管、塑料管夾緊件、壓縮空氣導軌的T形卡件、軟管卡子用于紡織管、支撐套、軟管切割機、Y形連接，T形連接、X連接、直通接頭、彎頭、快速管接頭、旋翼連接、連接件附件（封閉螺紋和接頭、分氣塊和分氣塊條、密封）、靜音器，電氣連接技術、閥連接器（接線盒）、圓形插頭、多芯插頭、觸橋（橋式連接器、接觸橋，帶電纜線）。
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010630
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 25 mm
活塞桿螺紋 M5
行程 5 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS傳感器, 系列 SN2-0830100468
多芯插頭, M8, 2-針簧片型,雙導線延長脈沖持續時間簧片型間接安裝用于系列 TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
連接方式型 簧片型
功能 簧片型,雙導線
外殼 聚酰胺
防護等級 IP67
芯數 2-針
接口尺寸 M8
類型 多芯插頭
防護等級 IP67
開關點精度 ±0,1 mT
額定電流，接通狀態 < 15 mA
靜態電流（無負荷） < 10 mA
在使用干簧傳感器時，我們推薦使用一個短路保護裝置（SCPD）。
安沃馳AVENTICS傳感器, 系列 SN2-0830100468
多芯插頭, M8, 2-針簧片型,雙導線延長脈沖持續時間簧片型間接安裝用于系列 TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
連接方式型 簧片型
功能 簧片型,雙導線
外殼 聚酰胺
防護等級 IP67
芯數 2-針
接口尺寸 M8
類型 多芯插頭
低 / 高環境溫度 -20 ... 80 °C
防護等級 IP67
開關點精度 ±0,1 mT
額定電流，接通狀態 < 15 mA
靜態電流（無負荷） < 10 mA
小 / 大運行電壓 DC 12 ... 36 V DC
小 / 大運行電壓 AC 12 ... 30 V AC
發光二極管狀態顯示 黃色
安沃馳AVENTICS快插接頭QR2-S-RPN 標準系列-1823373048
管接頭類型 直接頭
外殼 黃銅
密封件材料 丙烯樹膠
壓縮空氣連接 G 1/4
壓縮空氣接口 2 8
壓縮空氣接口 2 型號 快插接頭
壓縮空氣接口型號 外螺紋
工作壓力范圍 -0.95 ... 16 bar
低 / 高環境溫度 -20 ... 80 °C
每件數的重量 0.016kg
QR1系列 (塑料) 和QR2系列 (金屬) 不能組合。
通過封閉的O形圈的螺紋密封件
安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006120
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2700 l/min
壓縮空氣連接 G 3/8
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
重量 0.248kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS3-RGS-R412007118
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 5200 l/min
壓縮空氣連接 G 1/2
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
重量 0.528kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
適用于在 1、2、21、22 Ex 區內使用.
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS3-RGS-R412007121
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 5200 l/min
壓縮空氣連接 G 1/2
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
重量 0.6kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
適用于在 1、2、21、22 Ex 區內使用.
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS3-RGS-R412007123
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 4000 l/min
壓縮空氣連接 G 1/2
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
重量 0.6kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
適用于在 1、2、21、22 Ex 區內使用.
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS3-RGS-...-DS-R412007133
操作 機械式
組成部分 調壓閥帶連續供氣
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 5200 l/min
壓縮空氣連接 G 1/2
組成部分 調壓閥帶連續供氣
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 兩側
操作 機械式
重量 0.528 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006104
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2200 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
重量 0.248kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006108
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2200 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
重量 0.248kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS二位三通截止閥，機械操作,系列NL6-BAV-0821300977
鎖定式 鎖定式
結構特點 球閥
管狀端頭
外殼 鋁材-壓鑄件
密封件材料 丙烯樹膠
適合ATEX
Qn 1-2 25000 l/min
Qn 2-3 110 l/min
壓縮空氣 接口 人口 G 1
壓縮空氣 接口 出口 G 1
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 球閥
操作 機械式
封閉方式，封閉類型 鎖定式
操作元件 管狀端頭
密封原理 金屬密封
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
重量 1.83 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
為了右邊管線相連，配有隔流封鎖件（1827009593）的接線板（G3/4 = 1827009590； G1 = 1827009591）。
安沃馳AVENTICS壓力表, 系列 PG1-SNL-1827231018
接口 后側背景顏色 黑色刻度顏色 綠色, 白色觀察玻璃窗 聚苯乙烯單位 bar單位 psi適合ATEX
標準化 EN 837-1
結構特點 波登管式壓力表
外殼 丙烯腈合成材料
壓縮空氣連接 G 1/8
接口 接口 后側
結構特點 波登管式壓力表
密封 軸向
標準化 EN 837-1
質量等級 1,6
低 / 高環境溫度 -40 ... 60 °C
介質 壓縮空氣
主刻度單位（外部） bar
主刻度顏色（外部） 綠色
輔助刻度單位（內部） psi
輔助刻度顏色（內部） 白色
背景顏色 黑色
指針顏色 白色
重量 0.06 kg
單獨訂購軸向密封件
安沃馳AVENTICS壓力表, 系列 PG1-STD-3530200100
接口 后側背景顏色 白色刻度顏色 黑色, 紅色觀察玻璃窗 聚苯乙烯單位
標準化 EN 837-1
結構特點 波登管式壓力表
外殼 丙烯腈合成材料
壓縮空氣連接 R 1/8
接口 接口 后側
結構特點 波登管式壓力表
密封 軸向
標準化 EN 837-1
低 / 高環境溫度 -40 ... 60 °C
介質 壓縮空氣
主刻度單位（外部） bar
主刻度顏色（外部） 黑色
輔助刻度單位（內部） psi
輔助刻度顏色（內部） 紅色
背景顏色 白色
指針顏色 黑色
單獨訂購軸向密封件
安沃馳AVENTICS壓力表, 系列 PG1-SAS-R412004416
接口 后側背景顏色 黑色刻度顏色 白色, 灰色觀察玻璃窗 聚苯乙烯單位 bar單位 psi
標準化 EN 837-1
結構特點 波登管式壓力表
外殼 丙烯腈合成材料
密封件材料 聚四氟乙烯
壓縮空氣連接 G 1/4
接口 接口 后側
結構特點 波登管式壓力表
標準化 EN 837-1
質量等級 2,5
低 / 高環境溫度 -40 ... 60 °C
介質 壓縮空氣
主刻度單位（外部） bar
主刻度顏色（外部） 白色
輔助刻度單位（內部） psi
輔助刻度顏色（內部） 灰色
背景顏色 黑色
指針顏色 白色
重量 0.09kg
安沃馳AVENTICS壓力表, 系列 PG1-SAS-R412004418
接口 后側背景顏色 黑色刻度顏色 白色, 灰色觀察玻璃窗 聚苯乙烯單位 bar單位 psi適合ATEX
標準化 EN 837-1
結構特點 波登管式壓力表
外殼 丙烯腈合成材料
密封件材料 聚四氟乙烯
壓縮空氣連接 G 1/4
接口 接口 后側
結構特點 波登管式壓力表
標準化 EN 837-1
質量等級 2,5
低 / 高環境溫度 -40 ... 60 °C
介質 壓縮空氣
主刻度單位（外部） bar
主刻度顏色（外部） 白色
輔助刻度單位（內部） psi
輔助刻度顏色（內部） 灰色
背景顏色 黑色
指針顏色 白色
重量 0.09kg
安沃馳AVENTICS注油閥，氣動操作, 系列 NL4-SSV-0821300935
結構特點 提動閥
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 4000 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點 提動閥, 可以組裝成塊
密封原理 軟密封
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
控制壓力 小/大 2.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
顆粒大小 max. 5 μm
重量 0.685kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
灌裝閥使氣動設備中的壓力緩慢上升，其意味著，在供給壓力突然消失或在緊急關機后，重新啟動設備時可避免氣壓驟升。這樣可以防止危險的液壓缸運動。
不得將加注閥或加注單元安裝至敞開的裝置前（例如噴嘴、空氣壓縮機、空氣門等等），因為此可阻擋部件的連接。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS分氣塊, 系列 NL4-DIL-0821300930
版本 分氣塊4x
組成部分 分氣塊
外殼 壓鑄鋅
適合ATEX
Qn 1-2 11000 l/min
Qn 1-3 8750 l/min
Qn 1-4 1340 l/min
Qn 1-5 8750 l/min
Qn 1-6 1340 l/min
壓縮空氣連接 G 1/2
結構特點 狹長的分配器, 可以組裝成塊
組成部分 分氣塊
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
重量 0.4 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
適用于在 1、2、21、22 Ex 區內使用.
為了能直接組裝壓力傳感器，PE2系列以及PM1系列適用于法蘭面.
安沃馳AVENTICS分氣塊, 系列 NL4-DIN-0821300914
版本 分氣塊4x
組成部分 分氣塊
外殼 壓鑄鋅
密封件材料 丙烯樹膠
Qn 1-2 2400 l/min
Qn 1-3 2400 l/min
Qn 1-4 1020 l/min
Qn 1-5 2400 l/min
Qn 1-6 1020 l/min
壓縮空氣連接 G 1/2
結構特點 單向閥, 可以組裝成塊
組成部分 分氣塊
安裝位置 任意
工作壓力范圍 0.1 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
重量 0.682 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS分氣塊, 系列 NL4-DIS-0821300917
版本 分氣塊4x
組成部分 分氣塊
外殼 壓鑄鋅
適合ATEX
Qn 1-2 11000 l/min
Qn 1-3 8750 l/min
Qn 1-4 1340 l/min
Qn 1-5 8750 l/min
Qn 1-6 1340 l/min
壓縮空氣連接 G 1/2
結構特點 分氣塊, 可以組裝成塊
組成部分 分氣塊
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
重量 0.682 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
適用于在 1、2、21、22 Ex 區內使用.
安沃馳AVENTICS分氣塊, 系列 NL4-DIS-0821300919
版本 分氣塊4x
組成部分 分氣塊
外殼 壓鑄鋅
適合ATEX
Qn 1-2 11000 l/min
Qn 1-3 8750 l/min
Qn 1-4 1340 l/min
Qn 1-5 8750 l/min
Qn 1-6 1340 l/min
壓縮空氣連接 G 3/4
結構特點 分氣塊, 可以組裝成塊
組成部分 分氣塊
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
重量 0.682 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為 3 °C 。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
適用于在 1、2、21、22 Ex 區內使用.
安沃馳AVENTICS調壓閥-0821302084
閥門結構形式 提動閥
外殼 黃銅,聚酰胺
密封件材料 丙烯樹膠
Qn 1-2 400 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 6
結構特點 提動閥
工作壓力范圍 1 ... 16 bar
調節范圍 小/大 1 ... 8 bar
低 / 高環境溫度 -10 ... 70 °C
介質溫度范圍 -10 ... 70 °C
介質 壓縮空氣
重量 0.075kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
安沃馳AVENTICS調壓閥-0821302082
閥門結構形式 提動閥
外殼 黃銅,聚酰胺,鋁材
密封件材料 丙烯樹膠
Qn 1-2 750 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點 提動閥
工作壓力范圍 1 ... 16 bar
調節范圍 小/大 1 ... 8 bar
低 / 高環境溫度 -10 ... 70 °C
介質溫度范圍 -10 ... 70 °C
介質 壓縮空氣
重量 0.075
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
安沃馳AVENTICS調壓閥-0821302079
閥門結構形式 提動閥
外殼 黃銅,聚酰胺,鋁材
密封件材料 丙烯樹膠
Qn 1-2 400 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/4
結構特點 提動閥
工作壓力范圍 1 ... 16 bar
調節范圍 小/大 1 ... 8 bar
低 / 高環境溫度 -10 ... 70 °C
介質溫度范圍 -10 ... 70 °C
介質 壓縮空氣
重量 0.11kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列-0822120004
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 32 mm
活塞桿螺紋 M10x1,25
標準化 ISO 15552
行程 100 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
ATEX 中可選
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準 ISO 15552
合格證書 ATEX 中可選
壓縮空氣連接 內螺紋
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -20 ... 80 °C
介質溫度范圍 -20 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 °C ... 50 °C.
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406320
實用原則 單作用式，不受壓縮回
緩沖 彈性
活塞直徑 20 mm
活塞桿螺紋 M5
行程 4 mm
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
重量 0.061kg
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯
安沃馳AVENTICS精密調壓閥-3610607100
閥門結構形式 提動閥
手輪
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點 提動閥
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
額定流量Qn 900 l/min
滯環 < 0.15 bar
重量 0.6 kg
安沃馳AVENTICS精密調壓閥-3610607200
閥門結構形式 提動閥
手輪
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點 提動閥
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
額定流量Qn 900 l/min
滯環 < 0.15 bar
重量 0.6 kg
安沃馳AVENTICS精密調壓閥-3610607600
閥門結構形式 提動閥
手輪
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點 提動閥
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
額定流量Qn 900 l/min
滯環 < 0.15 bar
重量 0.6 kg
安沃馳AVENTICS精密調壓閥-3610647400
閥門結構形式 提動閥
踏板
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點 提動閥
工作壓力范圍 0.1 ... 10 bar
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
額定流量Qn 900 l/min
滯環 < 0.15 bar
重量 1.5 kg
安沃馳AVENTICS精密調壓閥-3610647600
閥門結構形式 提動閥
踏板
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點 提動閥
工作壓力范圍 0.1 ... 10 bar
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
額定流量Qn 900 l/min
滯環 < 0.15 bar
重量 1.5 kg
安沃馳AVENTICS二位三通換向閥, 系列 ST-0820402004
鎖定式 不可鎖定
換向原理 3/2
結構特點 滑閥
按鈕
外殼 不銹鋼
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 滑閥
操作 機械式
封閉方式，封閉類型 不可鎖定
換向原理 3/2
密封原理 金屬密封
額定流量Qn 280 l/min
工作壓力范圍 -0.95 ... 10 bar
低 / 高環境溫度 -15 ... 80 °C
介質溫度范圍 -15 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
安裝螺釘 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm
重量 0.18kg
說明：本產品只可用經過潤滑的壓縮空氣運行。
安沃馳AVENTICS先導式單向閥, 系列 NR02-0821003029
結構形式 線路安裝
閥門結構形式 提動閥
外殼 鋁材
密封件材料 丙烯樹膠
Qn 1-2 4600 l/min
Qn 2-1 4500 l/min
壓縮空氣連接 G 3/4
壓縮空氣接口 2 G 3/4
壓縮空氣接口 2 型號 內螺紋
壓縮空氣接口型號 內螺紋
結構特點 提動閥
工作壓力范圍 1 ... 12 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
重量 0.52kg
安沃馳AVENTICS單向閥, 系列 NR01-5340981300
結構形式 線路安裝
閥門結構形式 提動閥
外殼 黃銅
密封件材料 丙烯樹膠
Qn 1-2 2200 l/min
壓縮空氣連接 G 1/2
壓縮空氣接口 2 G 1/2
壓縮空氣接口 2 型號 內螺紋
壓縮空氣接口型號 內螺紋
結構特點 提動閥
工作壓力范圍 0.5 ... 15 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
重量 0.283kg
安沃馳AVENTICS線圈, 系列 CO1-5420507022
線圈寬度 30 mm
外殼 熱塑性橡膠
標準化電路接口 EN 175301-803, A型
防護等級 IP65
芯數 3-針
類型 多芯插頭
工作電壓DC 24 V
標準化電路接口 EN 175301-803, A型
電路接口 多芯插頭, 3-針
低 / 高環境溫度 50 °C
防護等級 配有閥連接器/插頭 IP65
暫載率ED 100 %
重量 0.096kg
安沃馳AVENTICS線圈, 系列 CO1 5420507022
CO1-FORM_A-024DC-2,1W-30MM
安沃馳 CO1 系列是一組完整的電磁線圈，有的帶電纜，有的無電纜，有防爆與不防爆的，適用于安沃馳氣動閥門系列。
規格
線圈寬度30 mm
高環境溫度50 °C
標準化電路接口EN 175301-803, A型
防護等級IP65
暫載率ED100 %
兼容性目錄13
電氣連接 2多芯插頭
極數3-針
工作電壓DC24 V
電壓偏差 DC-10% / +10%
功率 消耗 DC2.1 W
重量0.096 kg
外殼熱塑性橡膠
特點
線圈寬度有 15、22 和 30 mm
電氣連接：M8、form A 、form B、form BI、Form C
ATEX
工作電壓為 12、24、48、110、220 VDC 或 24、110、230 VAC
安沃馳AVENTICS三位四通換向閥, 系列 563 018-5630181100
鎖定式 不可鎖定
操作元件 單線圈
換向原理 4/3
結構特點 提動閥
手柄, 帶定位
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 300 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 提動閥
操作 機械式
封閉方式，封閉類型 不可鎖定
操作元件 手柄, 帶定位
換向原理 4/3
密封原理 軟密封
額定流量Qn 300 l/min
工作壓力范圍 0 ... 10 bar
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
重量 0.24 kg
安沃馳AVENTICSE/P壓力調節閥, 系列 ED07-5610264210
安沃馳 ED07 系列提供比例加壓功能，單獨控制的排氣閥能對非常苛刻的應用進行動態控制。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
芯數 5-針
接口尺寸 M12
類型 多芯插頭
額定流量Qn 1300 l/min
滯環 < 0.09 bar
工作電壓DC 24 V
結構特點 提動閥
安裝位置 α = 0 ... 90° ±β = 0 ... 90°
合格證書 CE認證
低 / 高環境溫度 5 ... 50 °C
介質溫度范圍 5 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 1 mg/m3
額定流量Qn 1300 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / +30%
允許的脈動 5%
功率消耗 max. 1400 mA
防護等級 IP65
重量 2.05 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
小工作壓力 = 0.5 bar + 大所需的二級壓力
可查詢其他壓力調節范圍
AVENTICS氣缸維修包1827009569
