安沃馳U型緊固件1827001595，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

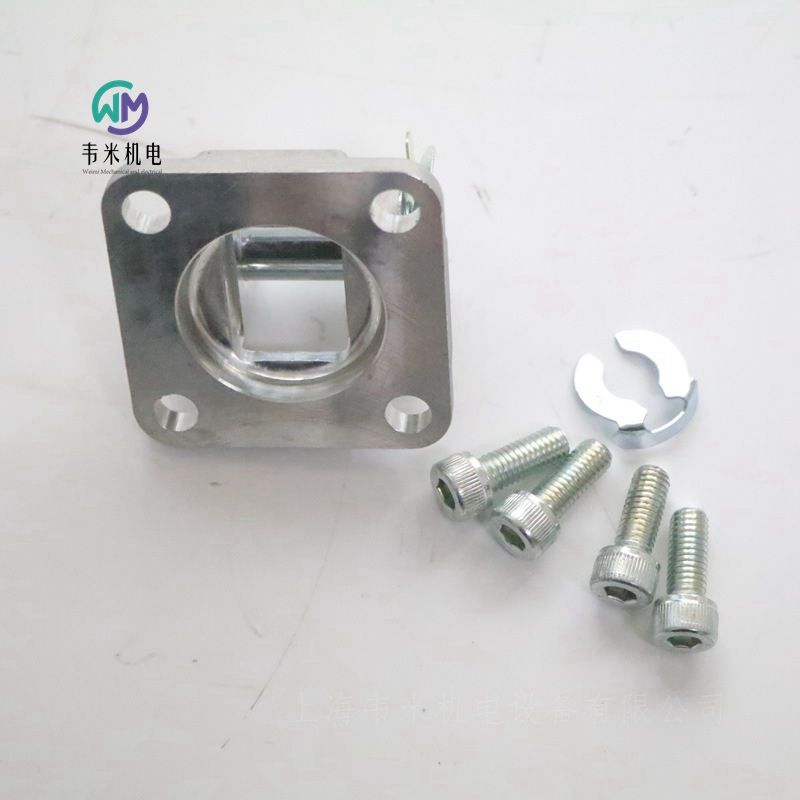

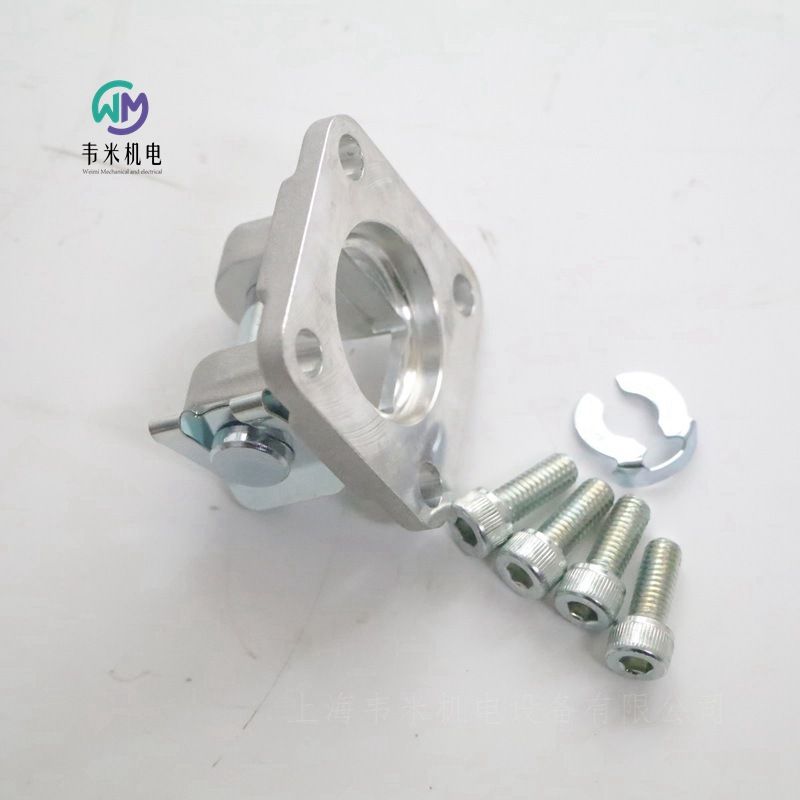

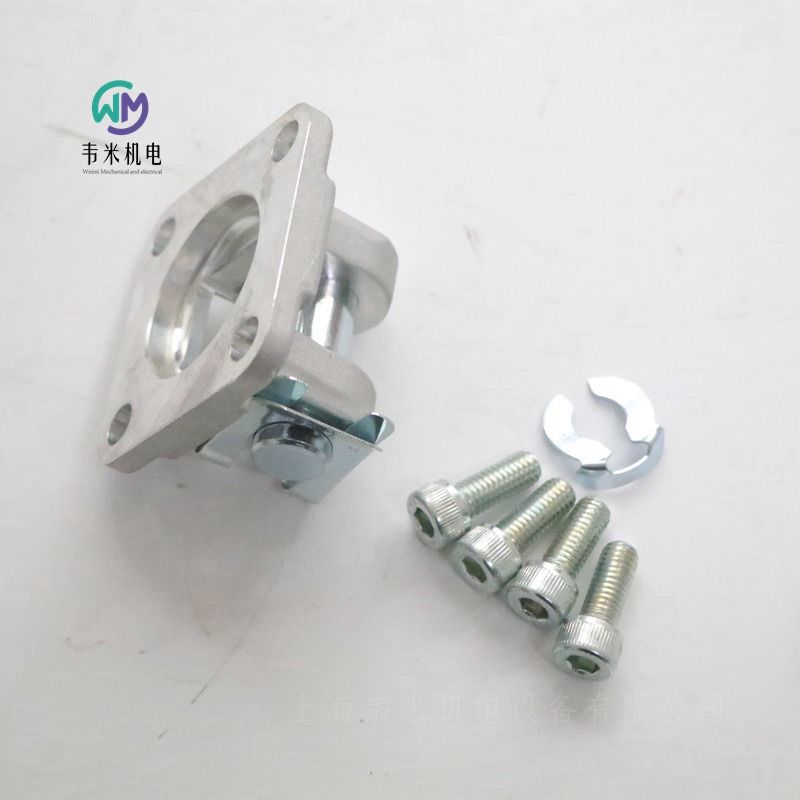

AVENTICS安沃馳U形安裝件 AB6, 系列 CM1 1827001595
產品描述
CM1-AB6-050-FO-AL-ISO15552
規格
標準化ISO 15552
活塞直徑50 mm
萬向軸承-Ø16 mm
材料：外殼鋁材
材料螺釘鋼

安沃馳AVENTICS氣動元件：
氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。

閥門和閥門系統：單閥、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥

壓縮空氣處理：保養單元和元件、氣源處理單元二聯件、氣源處理單元三聯件、冷凝水分離器、分氣塊、截止閥、過濾器、精密的過濾器、活性炭過濾器、噴霧潤滑器、油分離器、油霧器、精密油霧器、注油單元、注油閥、精密調壓閥、精密過濾器壓力調節閥、調壓閥、過濾器調壓閥、隔膜式干燥機、預過濾器、壓力表、氣杯、壓縮空氣容器、油脂和油、潤滑油、機油。

真空技術：噴射器、真空發生器、緊湊型真空發生器、真空氣夾爪、非接觸輸送系統、真空附件（真空在線過濾器、備用過濾器、真空蝶式過濾器、氣杯、適配器、角接頭、流量閥、彈簧推桿、靜音器、真空控制設備）、氣動夾爪。

傳感器：磁接近傳感器、位移測量傳感器、電子壓力傳感器、機械式壓力傳感器、流量監測器、氣動接近傳感器、電感式接近傳感器、速度/計時器、工件位置檢測裝置、傳感器安裝件（傳感器固定設備、傳感器夾持器）、電氣連接技術（圓形插頭、圓形插座連接器、閥連接器、配有接線盒的電纜線）。

連接技術：氣動連接技術、快插接頭、帶鎖緊螺母的螺紋連接件、塑料軟管、塑料管夾緊件、壓縮空氣導軌的T形卡件、軟管卡子用于紡織管、支撐套、軟管切割機、Y形連接，T形連接、X連接、直通接頭、彎頭、快速管接頭、旋翼連接、連接件附件（封閉螺紋和接頭、分氣塊和分氣塊條、密封）、靜音器，電氣連接技術、閥連接器（接線盒）、圓形插頭、多芯插頭、觸橋（橋式連接器、接觸橋，帶電纜線）。

安沃馳AVENTICS先導閥, 系列 DO35-1827414016
復位型    帶彈簧復位
結構特點    提動閥
密封件材料    氟-樹膠
接口尺寸    EN 175301-803, A型
類型    多芯插頭
Qn 1-2    140 l/min
Qn 2-3    130 l/min
工作電壓 AC    230 V
操作    電子
結構特點     提動閥
操作     電子
密封原理     軟密封
工作壓力范圍     0 ... 10 bar
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
額定流量 2-3     130 l/min
暫載率     100 %
固定螺栓     M4
啟動力矩公差     +0,3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 HF04-0820062501
HF04 - 5/2DS - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
操作元件    雙線圈
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺
密封件材料    丙烯樹膠,聚氨酯
防護等級    IP65
額定流量Qn    400 l/min
工作電壓DC    24 V
用于系列    HF04,LP04,HF04-XF
操作    電子
結構特點     滑閥，正重疊
操作     電子
先導     外部的, 內部
密封原理     軟密封
組合原理（閉鎖原理）     雙重底板原理
工作壓力范圍     -0.9 ... 10 bar
控制壓力 小/大     3 ... 8 bar
低 / 高環境溫度     -5 ... 50 °C
介質溫度范圍     0 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     400 l/min
防護等級 帶接口     IP65
保護電路     Z-二極管
反向極性保護     反極性保護
發光二極管狀態顯示     黃色
暫載率     100 %
固定螺栓     十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力     0.25 Nm
重量     0.048 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。




安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820060176
操作元件    單線圈
復位型    帶彈簧復位/空氣彈簧復位
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,聚氨酯
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    800 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     800 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820060211
驅動電壓 24 V DC5/2Qn = 800 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, M8, 4-針手動控制裝置 : 鎖定式單線圈帶彈簧復位/空氣彈簧復位先導 : 內部
操作元件    單線圈
復位型    帶彈簧復位/空氣彈簧復位
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,聚氨酯
標準化電路接口    DIN EN 60947-5-2
防護等級    IP65
芯數    4-針
接口尺寸    M8
類型    多芯插頭
額定流量Qn    800 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     800 l/min
標準化電路接口     DIN EN 60947-5-2
根據標準 DIN EN 61140 評定的保護等級（安全等級） 電子     等級 III
防護等級 帶接口     IP65
發光二極管狀態顯示     黃色
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。




安沃馳AVENTICS二位五通換向閥, 系列 TC08-R422100970
驅動電壓 24 V DC5/2Qn = 800 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, M8, 3-針手動控制裝置 : 鎖定式單線圈帶彈簧復位/空氣彈簧復位先導 : 內部
操作元件    單線圈
復位型    帶彈簧復位/空氣彈簧復位
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,聚氨酯
標準化電路接口    DIN EN 60947-5-2
防護等級    IP65
芯數    3-針
接口尺寸    M8
類型    多芯插頭
額定流量Qn    800 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     800 l/min
標準化電路接口     DIN EN 60947-5-2
根據標準 DIN EN 61140 評定的保護等級（安全等級） 電子     等級 III
防護等級 帶接口     IP65
發光二極管狀態顯示     黃色
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820060601
驅動電壓 24 V DC5/2Qn = 800 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 按鈕式雙線圈先導 : 內部
操作元件    雙線圈
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,聚氨酯
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    800 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     800 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820060861
驅動電壓 24 V DC5/2Qn = 800 l/min預控閥的寬度 : 15 mm底板連接 管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, ISO 15217, C 型可以組裝成塊手動控制裝置 : 按鈕式單線圈帶彈簧復位/空氣彈簧復位先導 : 外部的
操作元件    單線圈
復位型    帶彈簧復位/空氣彈簧復位
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,聚氨酯
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    800 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
先導     外部的
密封原理     軟密封
組合原理（閉鎖原理）     盤式原理
工作壓力范圍     -0.9 ... 10 bar
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
額定流量Qn     800 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
擰緊螺栓的小扭力     2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS壓縮空氣軟管, 系列 TU1-S-PUR-R412014559
適用于動態引腳排列
外部直徑    12 mm
壁厚    1.5 mm
材料：管子    聚酯-聚氨酯
顏色    天然
長度    50 m
運行壓力大可達 20 °C     10 bar
低 / 高環境溫度     -30 ... 80 °C
外部校準
適合在牽引鏈中使用



安沃馳AVENTICS傳感器, 系列 ST9-0830100486
連接方式型    簧片型
外殼    聚酰胺
防護等級    IP67,IP65
芯數    3-針
接口尺寸    M8
類型    多芯插頭
凹槽寬度    9 mm 溝槽
用于氣缸系列    KHZ
防護等級     IP67 IP65
開關點精度     ±0,1 mT
額定電流，接通狀態     < 7 mA
靜態電流（無負荷）     < 3 mA
振動阻力     60 g (50 ... 2000 Hz)
沖擊阻力     100 g / 11 ms
在使用干簧傳感器時，我們推薦使用一個短路保護裝置（SCPD）。



安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058361
驅動電壓 24 V DC5/2Qn = 1500 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/4電氣連接 : 多芯插頭, M8, 4-針手動控制裝置 : 按鈕式單線圈帶彈簧復位先導 : 外部的
操作元件    單線圈
復位型    帶彈簧復位
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,氫化-腈-樹膠
標準化電路接口    DIN EN 60947-5-2
防護等級    IP65
芯數    4-針
接口尺寸    M8
類型    多芯插頭
額定流量Qn    1500 l/min
壓縮空氣 接口 人口    G 1/4
壓縮空氣 接口 出口    G 1/4
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     1500 l/min
標準化電路接口     DIN EN 60947-5-2
根據標準 DIN EN 61140 評定的保護等級（安全等級） 電子     等級 III
防護等級 帶接口     IP65
發光二極管狀態顯示     黃色
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2.5 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。




安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058501
驅動電壓 24 V DC5/2Qn = 1500 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/4電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 鎖定式雙線圈先導 : 內部
操作元件    雙線圈
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,氫化-腈-樹膠
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    1500 l/min
壓縮空氣 接口 人口    G 1/4
壓縮空氣 接口 出口    G 1/4
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     1500 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2.5 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058601
驅動電壓 24 V DC5/2Qn = 1500 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/4電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 按鈕式雙線圈先導 : 內部
操作元件    雙線圈
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,氫化-腈-樹膠
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    1500 l/min
壓縮空氣 接口 人口    G 1/4
壓縮空氣 接口 出口    G 1/4
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
操作     電子
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     1500 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2.5 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058651
驅動電壓 24 V DC5/2Qn = 1500 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/4電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 按鈕式雙線圈先導 : 外部的
操作元件    雙線圈
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,氫化-腈-樹膠
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    1500 l/min
壓縮空氣 接口 人口    G 1/4
壓縮空氣 接口 出口    G 1/4
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     1500 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2.5 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058761
5/2Qn = 1500 l/min預控閥的寬度 : 15 mm底板連接 管式連接壓縮空氣 接口 出口 : G 1/4電氣連接 : 多芯插頭, ISO 15217, C 型可以組裝成塊手動控制裝置 : 鎖定式單線圈帶彈簧復位先導 : 外部的
操作元件    單線圈
復位型    帶彈簧復位
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,氫化-腈-樹膠
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    1500 l/min
壓縮空氣 接口 出口    G 1/4
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
先導     外部的
密封原理     軟密封
組合原理（閉鎖原理）     盤式原理
工作壓力范圍     -0.9 ... 10 bar
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
額定流量Qn     1500 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
在 DIN EN 60715 導軌上組裝     TH35 x 15
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058128
操作元件    單線圈
復位型    帶彈簧復位
換向原理    5/2
結構特點    滑閥，正重疊
外殼    聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠,氫化-腈-樹膠
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    1500 l/min
壓縮空氣 接口 人口    G 1/4
壓縮空氣 接口 出口    G 1/4
工作電壓 AC    230 V
工作電壓 AC    230 V
操作    電子
結構特點     滑閥，正重疊
密封原理     軟密封
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     1500 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
無用發射符合     EN 50081:1992
在多線路導線板上的組裝     P-導線板
擰緊螺栓的小扭力     2.5 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



AVENTICS安沃馳2x3/2換向閥, 系列 WV02-0820037152
2x3/2Qn = 600 l/min預控閥的寬度 : 15 mm常開/常閉管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 鎖定式先導 : 內部
換向原理    2x3/2
結構特點    滑閥，正重疊
外殼    鋁材
密封件材料    氫化-丙烯腈-樹膠
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    600 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
結構特點     滑閥，正重疊
先導     內部
密封原理     軟密封
工作壓力范圍     2.2 ... 10 bar
控制壓力 小/大     2.2 ... 10 bar
低 / 高環境溫度     0 ... 50 °C
介質溫度范圍     0 ... 60 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
額定流量Qn     600 l/min
標準化電路接口     ISO 15217
防護等級 帶接口     IP65
暫載率     100 %
接通時間型號     12 ms
關閉時間型號     24 ms
在多線路導線板上的組裝     PRS-導線板
固定螺栓     M3
重量     0.16 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS三位五通換向閥, 系列 CD02-AL-0820039316
ISO 15407-118 mm5/3中位封閉Qn = 400 l/min壓縮空氣 接口 出口 VDMA 02底板電氣連接 2, 多芯插頭, ISO 15217, C 型手動控制裝置 鎖定式
標準化    ISO 15407-1
尺寸    18 mm
換向原理    5/3
結構特點    滑閥，正重疊
外殼    鋁材
密封件材料    丙烯樹膠,氫化-丙烯腈-樹膠
標準化電路接口    ISO 15217
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    400 l/min
壓縮空氣 接口 人口    VDMA 02底板
壓縮空氣 接口 出口    VDMA 02底板
工作電壓DC    24 V
結構特點     滑閥，正重疊
先導     內部
密封原理     軟密封
組合原理（閉鎖原理）     底板原理
連接類型     底板連接
標準     ISO 15407-1, 18 mm
標準化電路接口     ISO 15217
工作壓力范圍     2.2 ... 10 bar
控制壓力 小/大     2.2 ... 10 bar
低 / 高環境溫度     0 ... 50 °C
介質溫度范圍     0 ... 60 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
防護等級 帶接口     IP65
暫載率     100 %
安裝螺釘     M3
重量     0.17 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。




安沃馳AVENTICS二位三通換向閥, 系列 CD07-5710400000
操作元件    單面氣動操作,雙氣控
結構特點    滑閥，正重疊
外殼    壓鑄鋅
密封件材料    丙烯樹膠
額定流量Qn    1400 l/min
壓縮空氣 接口 人口    M14x1,5
壓縮空氣 接口 出口    M14x1,5
操作    氣動
結構特點     滑閥，正重疊
操作     氣動
密封原理     軟密封
流量值     1400 l/min
工作壓力范圍     -0.95 ... 10 bar
介質     壓縮空氣
顆粒大小 max.     50 μm
壓縮空氣中的含油量     0 ... 1 mg/m3
重量     0.4 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。



安沃馳AVENTICS二位三通換向閥, 系列 CD07-5634461100
操作元件    按鈕
換向原理    3/2
結構特點    滑閥，正重疊
按鈕
外殼    壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料    丙烯樹膠
額定流量Qn    1400 l/min
壓縮空氣 接口 人口    G 1/4
壓縮空氣 接口 出口    G 1/4
壓縮空氣接口型號    內螺紋
操作    機械式
結構特點     滑閥，正重疊
操作     機械式
換向原理     3/2
密封原理     軟密封
額定流量Qn     1400 l/min
工作壓力范圍     -0.95 ... 10 bar
低 / 高環境溫度     -25 ... 80 °C
介質溫度范圍     -25 ... 80 °C
介質     壓縮空氣
壓縮空氣中的含油量     0 ... 1 mg/m3
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。




安沃馳AVENTICS微型氣缸, 系列 MNI-0822334203
實用原則    雙作用式
緩沖    彈性
磁性銷釘    帶磁性活塞
活塞直徑    25 mm
活塞桿螺紋    M10x1,25
標準化    ISO 6432
行程    50 mm
密封件材料    丙烯樹膠,聚氨酯
防塵圈    聚氨酯
ATEX 中可選
壓縮空氣連接    G 1/8
壓縮空氣接口型號    內螺紋
標準     ISO 6432
合格證書     ATEX 中可選
壓縮空氣連接     內螺紋
工作壓力范圍     1 ... 10 bar
低 / 高環境溫度     -25 ... 80 °C
介質溫度范圍     -25 ... 80 °C
介質     壓縮空氣
顆粒大小 max.     50 μm
壓縮空氣中的含油量     0 ... 5 mg/m3
確定活塞推力的壓力     6.3 bar
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 °C ... 50 °C.
磁性傳感器必需的緊固零件




安沃馳AVENTICS二位三通換向閥, 系列ST-0820031061
3/2Qn = 280 l/min預控閥的寬度 : 15 mm常閉/常閉管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 鎖定式單線圈帶彈簧復位先導 : 內部
操作元件    單線圈
復位型    帶彈簧復位
換向原理    3/2
結構特點    滑閥
外殼    不銹鋼
密封件材料    丙烯樹膠
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    280 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
先導     內部
密封原理     金屬密封
工作壓力范圍     2 ... 10 bar
控制壓力 小/大     2 ... 10 bar
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     5 ... 25 mg/m3
額定流量Qn     280 l/min
防護等級 帶接口     IP65
暫載率     100 %
固定螺栓     M4 帶有內六角
擰緊螺栓的小扭力     2.5 Nm
啟動力矩公差     ±0,5
重量     0.22 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
說明：本產品只可用經過潤滑的壓縮空氣運行。




安沃馳AVENTICS二位五通換向閥, 系列 ST-0820030161
操作元件    雙線圈
換向原理    5/2
結構特點    滑閥
外殼    不銹鋼
密封件材料    丙烯樹膠
防護等級    IP65
接口尺寸    ISO 15217, C 型
類型    多芯插頭
額定流量Qn    280 l/min
壓縮空氣 接口 人口    G 1/8
壓縮空氣 接口 出口    G 1/8
工作電壓DC    24 V
操作    電子
結構特點     滑閥
先導     內部
密封原理     金屬密封
工作壓力范圍     2 ... 10 bar
控制壓力 小/大     2 ... 10 bar
低 / 高環境溫度     -10 ... 50 °C
介質溫度范圍     -10 ... 50 °C
介質     壓縮空氣
顆粒大小 max.     5 μm
壓縮空氣中的含油量     5 ... 25 mg/m3
額定流量Qn     280 l/min
防護等級 帶接口     IP65
暫載率     100 %
固定螺栓     M4 帶有內六角
擰緊螺栓的小扭力     2.5 Nm
啟動力矩公差     ±0,5
重量     0.32 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
說明：本產品只可用經過潤滑的壓縮空氣運行。
安沃馳U型緊固件1827001595
