力士樂液壓單向閥SL10GA1-4X/V，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

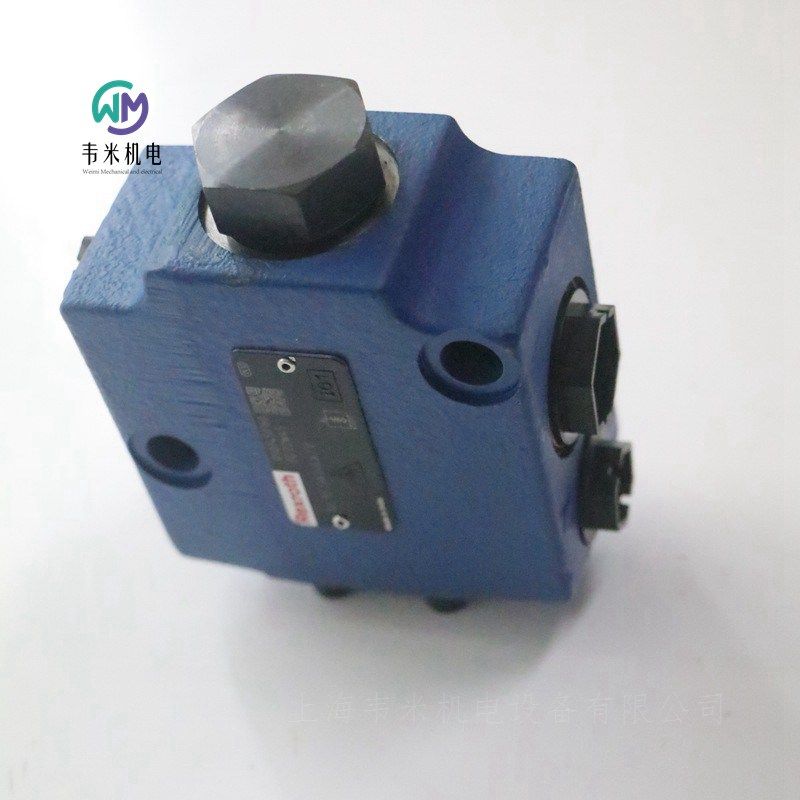

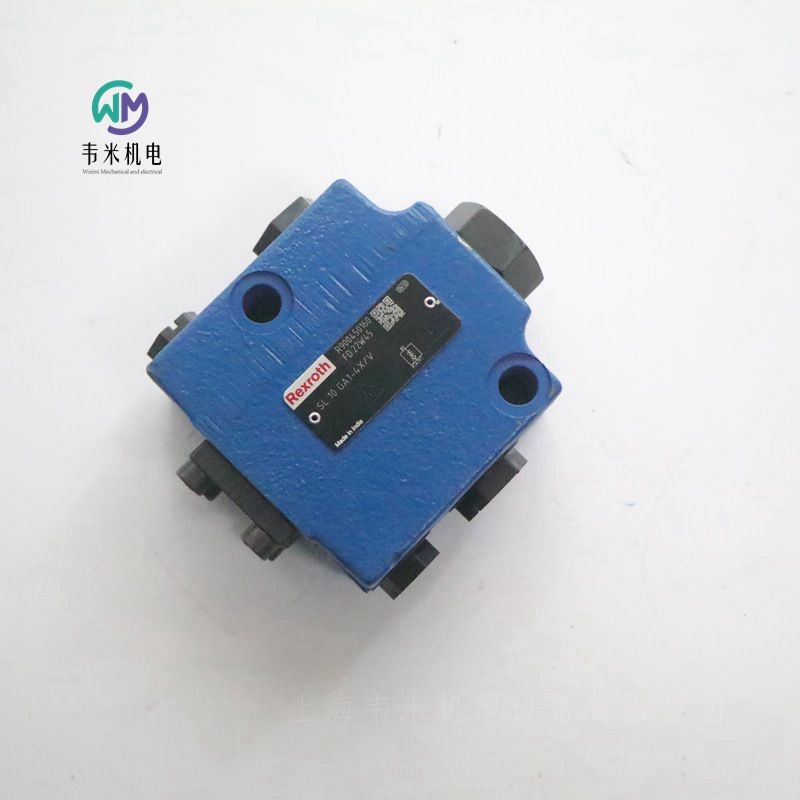

力士樂REXROTH液壓單向閥 SL10GA1-4X/V
R900450160 SL10GA1-4X/V
公稱尺寸 10, A → B, 通過液壓致動
液壓  閥門  單向閥和梭閥  單向閥  液壓單向閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
止回閥
直動式
外部先導回油
連接圖    ISO 5781-06-07-0-16
產品系列    SV/SL10..30
工作壓力. [bar]    350.0
體積流量 [l/min]    150.0
活塞符號    A → B
連接類型    螺紋接口
標稱尺寸    10
驅動類型    通過液壓致動
連接數    4
開關位置數    2
液壓油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.12

力士樂REXROTH先導式單向閥
SL 10...32
規格 10 … 32
組件系列 4X
大工作壓力 315 bar
大流量 550 l/min
用于底板安裝
油口安裝面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺紋連接
用于一個執行機構油口的無泄漏阻塞
方向滑閥或方向座閥的可用附件，可選
外部先導油回油
可用于衰減釋放的帶預開口的型號，可選
具有多種開啟壓力，可選
單向閥安裝套件可單獨使用
防腐蝕設計
SL 型單向閥是用于底板安裝或螺紋連接的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
該閥門主要由殼體、提升座閥、壓縮彈簧、控制閥芯以及可選預開口球座閥 組成。
座閥允許流體從 A 流向 B，而無需外部先導壓力。在相反方向上，座閥以液壓方式緊閉。
條件：pA > pB + 開啟壓力（壓縮彈簧）。
油口 X 處的高先導壓力足以使控制閥芯沿球座閥（型號“A”）方向移動，并推動提升座閥離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。
為確保座閥主動打開，控制閥芯兩側上的壓力比與控制閥芯或提升座閥上的面積比同樣重要。
因此，為 SL 型（小環形區域）提供了帶預開口“A”和不帶預開口“B”的型號。 A4。
型號 “A”（帶預開口）
該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯將向右移動。這樣一來，滾珠 和提升座閥將先后被推出閥座。
注意事項：
型號“A”：
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。‐
避免由于執行機構側壓力容積的衰減降壓而導致的換向沖擊。
型號“B”：
閥門不帶預開口時，可能會突然卸載所含的壓力容積。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。
型號“6U” （帶附帶方向閥）
在帶附帶方向閥的 SL 型號的直動式先導單向閥中，可以通過方向閥直接控制控制閥芯 (4)，以克服系統壓力（即阻塞方向）打開提升座閥。
注意：
訂購方向閥時，請注意在型號“P”和“G”處的油口 A 的不同位置（在型號“G”處，油口安裝面旋轉 180°，請參閱“尺寸”）。
德國力士樂REXROTH單向閥
R900483371 SL10PA1-4X/
R900483370 SL10GA1-4X/
R900483370 SL10GA1-42
R900450160 SL10GA1-4X/V
R900442260 SL10PA2-42
R900442260 SL10PA2-4X/
R900443419 SL10PB1-4X/
R900457386 SL10PB2-4X/
R900599586 SL20PB1-4X/
R900599536 SL20PA2-4X/
R900599966 SL20GA2-45
R900587554 SL20GA1-45
R983040158 SL20PA1-4X/
R900587560 SL30PA1-4X/
R900599473 SL30PA2-42/
R900989562 SL62PA2-1X/V

力士樂REXROTH單向閥R900599586
液壓單向閥 SL20PB1-4X/M
R900599586 SL20PB1-4X/
公稱尺寸 20, , A → B, , 通過機械致動
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
由伺服電動機控制的
一個執行器端口無泄漏堵塞
開啟壓力2.5巴
外部先導油回油
產品屬性
連接圖    ISO 5781-08-10-0-16
產品系列    SV/SL10..30
工作壓力[bar]    315
流量[l/min]    350
滑閥符號    A→B
連接類型    底板安裝
大小    20
驅動類型    機械驅動
端口數    2.
切換位置數量    2.
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.7

力士樂REXROTH單向閥R900483370
液壓單向閥 SL10GA1-4X/M
R900483370 SL10GA1-4X/
公稱尺寸 10, A → B, 通過液壓致動
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
止回閥
直接驅動
外部先導油回油
產品屬性
連接圖    ISO 5781-06-07-0-16
產品系列    SV/SL10..30
工作壓力[bar]    350
流量[l/min]    150
滑閥符號    A→B
連接類型    螺紋連接
大小    10
驅動類型    液壓驅動
端口數    4.
切換位置數量    2.
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.08

力士樂REXROTH單向閥R900443419
液壓單向閥 SL10PB1-4X/M
R900443419 SL10PB1-44/
公稱尺寸 10, , A → B, , 通過機械致動
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
由伺服電動機控制的
一個執行器端口無泄漏堵塞
開啟壓力1.5巴
外部先導油回油
產品屬性
連接圖    ISO 5781-06-07-0-16
產品系列    SV/SL10..30
工作壓力[bar]    350
流量[l/min]    150
滑閥符號    A→B
連接類型    底板安裝
大小    10
驅動類型    機械驅動
端口數    2.
切換位置數量    2.
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.95

力士樂REXROTH液壓單向閥 SL30PA1-4X/
R900587560 SL30PA1-4X/
R900587560 SL30PA1-4X/M
規格 30，A → B，液壓操作
高性能范圍內的工業液壓閥。在選定的連接處可靠地關閉油流。
座閥
先導式
有預開
外部先導回油
連接圖    ISO 5781-10-13-0-00
壓力 [bar]    315
體積流量 [l/min]    550
活塞符號    A → B
連接類型    板材結構
標稱尺寸    30
驅動類型    帶液壓操作
連接數    2
開關位置數    2
電氣連接說明    4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    7.79

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH帶電氣位置反饋的直動式比例方向閥作為控制系統的先導控制閥
SY(H)DFE 的先導控制閥。
VT-DFP.
組件系列 2X, 1X
用帶電氣反饋的比例電磁鐵操縱
控制電子元件：
VT-DFP 適用于 SY(H)DFE1
-外部控制電子元件 VT 5041-3X
控制電子元件：
VT-DFPE 適用于 SY(H)DFEE
-集成式，模擬
控制電子元件：
VT-DFPC 適用于 SY(H)DFEC
-集成式，帶 CAN 總線接口的數字電子元件
控制電子元件：
VT-DFPn 適用于 SY(H)DFEn
-集成式，帶 CAN 總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPD 適用于 SY(H)DFED
-集成式，帶以太網總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPF 適用于 SY(H)DFEF
-集成式，帶以太網總線接口的數字電子元件
始終屏蔽控制值和實際值電纜。
與天線或無線電發射源之間的距離必須至少為 1 m。
切勿在電力線路附近鋪設信號線。
有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。
配件
SYDFE1系列配件
外部控制電子元件 VT 5041-3X/1 沒有功率限制，不帶擺動角顯示
R901236404
外部控制電子元件 VT 5041-3X/2 沒有功率限制，不帶擺動角顯示
R901263598
外部控制電子元件 VT 5041-3X/3 沒有功率限制，不帶擺動角顯示
R901196678
線圈插頭的連接插頭
R901017011
閥門位置傳感器的連接插頭
R900023126
泵位置傳感器的連接插頭
R900013674
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用電纜進行對中連接 X1 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 X1 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 X1 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不帶串行接口的筆記本電腦 USB 串行轉換器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 處連接 Win-PED PC (RS232) 的電纜，長度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步連接的 T 型連接器及在連接器 X2 處使用壓力傳感器
R901117164
用于接口 X3 的連接插頭，M12，直通式，可單獨連接，5 針，有屏蔽，A 編碼，電纜直徑 6 -8 mm
R901076910
用于將計算機連接到 CAN 總線系統的轉換器 USB/CAN 總線
R901071963
將 CAN 總線/X3 連接到 CAN 總線轉換器 (D-Sub) 的電纜
R901152127
SYDFED配件
不用電纜進行對中連接 XH4 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 XH4 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 XH4 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806
SYDFEF系列配件
不用電纜（裝配件組件）進行對中連接 XH1 的 6 針連接插頭
R900021267
用電纜線組 3 m 進行對中連接 XH1 的 6 針連接插頭
R901420483
用電纜線組 5 m 進行對中連接 XH1 的 6 針連接插頭
R901420491
用電纜線組 10 m 進行對中連接 XH1 的 6 針連接插頭
R901420496
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806




力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
溫度范圍  -20 … +60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm²/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 +60 °C
度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）。控制偏差修正前，將通過控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24  V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... +20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
德國力士樂REXROTH比例流量閥訂貨號和型號：
R901451532 2WFC16S125L-1X/M/K4
R901451532 2WFC16S125L-10/M/K4
R901451941 2WFC25S220L-1X/M/K4
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901451948 2WFC40S500L-1X/M/K4
R901451952 2WFC50S1000L-1X/M/K4
R901436211 2WFCE16S160L-1X/M/24G1
R901436210 2WFCE16S160L-1X/M/24B1
R901436207 2WFCE16S160L-1X/M/24A1
R901424816 2WFCE16S125L-1X/M/24B1
R901424816 2WFCE16S125L-10/M/24B1
R901430244 2WFCE16S125L-1X/M/24G1
R901387450 2WFCE16S125L-1X/M/24A1
R901430247 2WFCE25S220L-1X/M/24G1
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436213 2WFCE25S330L-1X/M/24A1
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430250 2WFCE32S320L-1X/M/24G1
R901430249 2WFCE32S320L-1X/M/24B1
R901436317 2WFCE40S940L-1X/M/24A1
R901436317 2WFCE40S940L-10/M/24A1
R901388128 2WFCE40S500L-1X/M/24A1
R901430258 2WFCE40S500L-1X/M/24G1
R901436319 2WFCE40S940L-1X/M/24B1
R901388132 2WFCE50S1000L-1X/M/24A1
R901430271 2WFCE50S1000L-1X/M/24B1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-1X/M/24G1
R901436328 2WFCE50S1500L-10/M/24G1
R901436321 2WFCE50S1500L-1X/M/24A1
R901436326 2WFCE50S1500L-1X/M/24B1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士樂REXROTH比例節流閥
R901430247 2WFCE25S220L-1X/M/24G1
規格 25，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BB-08-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 220
尺寸 25
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，12極（11+PE）
電氣連接說明 連接器12極（11+PE）符合EN 175201-804標準
連接性 模擬，指令值4…20mA
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士樂REXROTH節流控制
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
規格 25，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖
ISO 7368-BB-08-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 220
尺寸 25
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士樂REXROTH比例節流閥
R901436213 2WFCE25S330L-1X/M/24A1
規格 25，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于內部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO 7368-BB-08-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 330
尺寸 25
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/歐盟RoHS指令2011/65/歐盟REACH法規（EC）第1907/2006號
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.76

力士樂REXROTH比例插裝閥
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
規格 32，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 國際標準化組織7368-BC-09-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 320
尺寸 32
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.77

力士樂REXROTH比例節流閥
R901430250 2WFCE32S320L-1X/M/24G1
規格 32，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BC-09-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 320
尺寸 32
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，12極（11+PE）
電氣連接說明 連接器12極（11+PE）符合EN 175201-804標準
連接性 模擬，指令值4…20mA
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.78

力士樂REXROTH比例節流閥
R901388128 2WFCE40S500L-1X/M/24A1
規格 40，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
線性流動特性
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BD-10-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 500
尺寸 40
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.4

力士樂REXROTH比例插裝閥
R901451948 2WFC40S500L-1X/M/K4
R901451948 2WFC40S500L-10/M/K4
規格 40，A → B，B → A，外接放大器，24 V DC
高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于外部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO  7368-BD-10-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 500
尺寸 40
驅動類型 帶外部電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2+PE）
電氣連接說明 符合DIN EN 175301-803的3極連接器（2+PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.17

力士樂REXROTH比例插裝閥
R901430258 2WFCE40S500L-1X/M/24G1
規格 40，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高
滑閥
先導式操作
產品屬性
連接圖 ISO 7368-BD-10-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A→B，B→A
連接類型 插裝閥
標稱流量[l/min] 500
尺寸 40
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，12極（11+PE）
電氣連接說明 連接器12極（11+PE）符合EN 175201-804標準
連接性 模擬，指令值4…20mA
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.42

力士樂REXROTH先導式比例方向插裝閥
R901388132 2WFCE50S1000L-1X/M/24A1
節流控制
規格 50，A → B，B → A，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于內部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO 7368-BE-11-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 1000
尺寸 50
驅動類型 集成電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
連接性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/歐盟RoHS指令2011/65/歐盟REACH法規（EC）第1907/2006號
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 10

力士樂REXROTH比例節流閥
R901451944 2WFC32S320L-1X/M/K4
規格 32，A → B，B → A，外接放大器，24 V DC
高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于外部活塞位置反饋，精度很高。
滑閥
先導式操作
線性流動特性
產品屬性
連接圖 ISO 7368-BC-09-2-A
產品系列 2WFC（E）
工作壓力[bar] 420
滑閥符號 A–B，B–A
連接類型 插裝閥
標稱流量[l/min] 320
尺寸 32
驅動類型 帶外部電子設備的電氣
端口數量 2.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2+PE）
電氣連接說明 符合EN 175301-803的3極連接器（2+PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.54

力士樂REXROTH先導式比例方向插裝閥
FES
規格 25, 32, 40, 50, 63
組件系列 3X
大工作壓力 315 bar
溫度范圍  -20 … +80℃
大工作壓力  315bar
粘度范圍  15 … 380mm²/s
滯后  < 0.2%
響應靈敏度  < 0.1%
反向死區  < 0.15%
電壓類型  直流電壓
額定電流  1000mA
感應  6 ... 8mH
振蕩器頻率  2.5kHz
電氣位置測量系統  差動節流
油路塊安裝技術中的先導式二通比例節流閥
安裝尺寸符合 DIN ISO 7368
節流閥芯電動位置控制
可雙向流通
如果斷電或電纜中斷，節流閥芯將自動進入閥座位置，并阻止雙向流動
與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制
用于外部模擬電子元件
FES 型閥門為用于油路塊安裝的先導式兩通比例節流閥，用以提供連續流量控制。
技術設置：
閥門由四個主裝配件組成：
用于先導油連接且帶連接面的蓋
帶節流閥芯的主閥
帶比例電磁鐵的先導控制閥
節流閥芯與控制值相關的位置控制，以及由此定義的節流孔開口。
流量取決于節流孔與節流閥芯的位置之間的 ∆p 。
使用位置傳感器對節流閥芯位置的理論值進行記錄；在電子元件中對控制/理論值進行比較；準備并利用差值作為控制輸出，以修正節流閥芯相對比例電磁鐵和先導控制閥 的位置。
NG25、32、40 規格的區域與區域的面積比  =  2 : 1，NG 50、63 規格的區域與區域的面積比  =  1.6 : 1。
流動方向 A → B（連接 X 至 A）；
流動方向 B → A（連接 X 至 B）；
可能通過 X 供油的外部先導油。
當啟用斷開時，節流閥芯將移動到閥座位置，并以無漏油方式阻塞 A → B 的流向。閥芯密封件以無漏油方式將油口 B 密封連接到控制腔；對于內部先導供油，請注意通過先導控制閥從 X 泄漏到 Y 的油！
控制值為 0 V 或 4 mA 的節流閥芯位置已調節，而節流孔仍然位于正重疊位置。
比例電磁鐵克服彈簧移動先導閥芯，并打開從控制腔到 Y 的連接；在區域內 A 處的壓力和環形區域內 B 處的壓力的共同作用下，控制腔內減壓且節流閥芯向開口方向移動。
比例電磁鐵處流量降低；彈簧移動先導閥芯遠離比例電磁鐵，并打開從 X 到控制腔的連接；控制腔內壓力增大；區域處的壓力和彈簧力共同使節流閥芯向閉合方向移動
可與壓力補償器配合使用以提供壓力補償流量控制
一旦位置傳感器出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電
控制油口 X 的壓力和彈簧力共同使閥芯移動到閥座位置，并阻塞 A → B 的流向。
一般功能：
打開節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
關閉節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
流量控制功能：
電源電壓故障：
注意；
電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞！




力士樂REXROTH三通型號的直動式比例減壓閥
3DREP(E) 6
規格 6
組件系列 2X
安裝位置  任意位置，好為水平
重量  2kg
溫度范圍  -20 … +80℃
建議粘度范圍  30 … 46
滯后  ≤ 5%
重復精度  ≤ 1%
響應靈敏度  ≤ 0.5%
反向死區  ≤ 1%
大工作壓力 100 bar
大流量 15 l/min
電壓類型  直流電壓
信號類型  模擬
用于控制壓力和流向的直動式比例閥
通過帶有中心螺紋和可拆卸線圈的比例電磁鐵進行操縱
用于底板安裝：孔圖按 ISO 4401
手動應急操作，可選
彈簧定中的控制滑板
帶集成電子元件 (OBE) 的型號 3DREPE
帶外部電子元件的型號 3DREP
三通減壓閥類型 3 DREP 6.. 由比例電磁鐵進行直動式操作。其將電氣輸入信號轉換為比例壓力輸出信號。比例電磁鐵是可控制的濕式插腳直流線圈，帶有對中螺紋和可拆卸線圈。這些線圈可選擇性地由外部控制電子元件（3DREP 型）或集成控制電子元件（3DREPE 型）進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
控制閥芯，帶壓力測量閥芯
帶對中螺紋的線圈
可選集成控制電子元件
功能：
通過比例電磁鐵設置 A 或 B 中的壓力。壓力的大小取決于電流。線圈斷電后，控制閥芯 將通過壓縮彈簧保持在中心位置。油口 A 和 B 連接到 T，以便液壓油可以不受阻擋地流入油箱。通過為比例電磁鐵（例如線圈“a”）通電，壓力測量閥芯和控制閥芯 將向右移動。這樣將通過具有漸進流體特性的節流橫截面，打開從 P 到 B 及從 A 到 T 的連接。在通道 B 中形成的壓力通過壓力測量閥芯的表面作用于控制閥芯，抵抗線圈磁力。壓力測量閥芯受線圈“b”支撐。如果壓力超過線圈“a”上設置的值，將逆線圈磁力方向回推控制閥芯，并建立 B 與 T 的連接，直到重新達到調定壓力。
壓力與線圈電流成比例。當線圈關閉時，控制閥芯 在壓縮彈簧的作用下返回到中心位置。可選手動應急操作元件可在線圈不通電的情況下移動控制閥芯。
注意：
意外激活手動應急操作元件可能會導致不受控制的機器運動！
帶兩個閥芯位置的閥門（型號 3DREP..A.. 或 3DREP..B..）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，雙閥芯位置閥僅配有線圈“a” 或線圈“b”。它裝有保護塞來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
控制值：
E 處的參考電位和 D 處的正控制值（或 12 ... 20 mA）導致 A 處產生壓力。
E 處的參考電位和 D 處的負控制值（或 12 ... 4 mA）導致 B 處產生壓力。
通過“b”側帶線圈的閥門（型號 A），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 A 處產生壓力。
通過“a”側帶線圈的閥門（型號 B），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 B 處產生壓力。
連接電纜：
推薦：
電纜長度不超過 25 m：型號 LiYCY 5 x 0.75 mm2
電纜長度不超過 50 m：型號 LiYCY 5 x 1.0 mm2
外徑 6.5 至 11 mm
在供電側將屏蔽連接到 PE。
德國力士樂REXROTH比例減壓閥訂貨號和型號：
R900494167 3DREP6C-1X/25A24NK4M
R900962045 3DREP6A-2X/45EG24N9K4/M
R900954417 3DREP6A-2X/25EG24K4/M
R901323921 3DREP6A-2X/45EG24NJK31/V
R900955887 3DREP6C-20/25EG24N9K4/M
R901227875 3DREP6C-21/25EG24N9K4/V-674
R900547100 3DREP6C-1X/25A24N9K4M
R900956100 3DREP6C-2X/16EG24N9K4/M
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R900706205 3DREPE6C-21/45EG24N9K31/A1M
R900963713 3DREPE6C-2X/45EG24N9K31/A1V
R900925484 3DREPE6C-2X/25EG24N9K31/A1V
R900700593 3DREPE6C-2X/16EG24N9K31/A1V
R900958859 3DREPE6C-21=25EG24N9K31/F1M=00
R901418062 3DREPE6A-2X/16EG24N9K31/F1V
R900973965 3DREPE6C-2X=25EG24K31/F1M=00
R900930264 3DREPE6C-21=25EG24N9K31/A1V=00
R901051881 3DREPE6A-2X/45EG24N9K31/A1M
R900955784 3DREPE6C-2X/25EG24N9K31/A1M
R901076954 3DREPE6B-2X/25EG24N9K31/F1M

力士樂REXROTH減壓閥3DREP6A-2X/45EG24N9K4/M
R900962045 3DREP6A-21/45EG24N9K4/M
公稱尺寸 6, P → A / A → T, 通過外部電子元件實現電氣控制
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
直動式
壓力設置范圍高達 45 bar
帶隱藏式手動操作
連接圖    ISO 4401-03-02-0-05
產品系列    3DREP(E)6
工作壓力. [bar]    100.0
體積流量 [l/min]    15.0
活塞符號    P → A / A → T
連接類型    底板安裝
標稱尺寸    6
驅動類型    通過外部電子元件實現電氣控制
連接數    4
開關位置數    2
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    1.46

力士樂REXROTH減壓閥3DREPE6C-2X/45EG24N9K31/A1M
R900706205 3DREPE6C-21/45EG24N9K31/A1M
公稱尺寸 6, P → A，P → B / A → T，B → T, 通過集成電子元件實現電氣控制, 24 VDC
液壓  閥門  壓力閥  比例減壓閥  減壓閥
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
直動式
壓力設置范圍高達 45 bar
帶隱藏式手動操作
連接圖    ISO 4401-03-02-0-05
產品系列    3DREP(E)6
工作壓力. [bar]    100.0
體積流量 [l/min]    15.0
活塞符號    P → A，P → B / A → T，B → T
連接類型    底板安裝
標稱尺寸    6
驅動類型    通過集成電子元件實現電氣控制
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 芯設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
液壓油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    2.25

力士樂REXROTH比例減壓閥R900955887
減壓閥 3DREP6C-2X/25EG24N9K4/M
R900955887 3DREP6C-21/25EG24N9K4/M
公稱尺寸 6, , P → A，P → B / A → T，B → T, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。可靠地將壓力降至指令值信號。
滑閥
直接驅動
壓力調節范圍可達25巴
壓力調節范圍可達25巴
帶隱蔽式輔助驅動裝置
由伺服電動機控制的
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    3DREP（E）6
工作壓力[bar]    100
流量[l/min]    15
滑閥符號    P→A，P→B/A→T，B→T
連接類型    底板安裝
大小    6.
驅動類型    帶外部電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.04


力士樂REXROTH比例壓力控制閥 Z3DREE10VP2-1X/100XLG24K31A1M
R901483244 Z3DREE10VP2-10/100XLG24K31A1M
公稱尺寸 10，P2 → P1，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
先導
壓力等級 100 bar
模擬電子元件
大壓力 [bar]    350
大體積流量 [l/min]    120
活塞符號    P2 → P1
連接類型    疊加閥板
標稱尺寸    10
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 0 … 10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4

力士樂REXROTH比例壓力控制閥 Z3DREE10VP2-1X/200XLG24K31A1M
R901483246 Z3DREE10VP2-10/200XLG24K31A1M
公稱尺寸 10，P2 → P1，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
先導式
壓力等級 200 bar
模擬電子元件
壓力 [bar]    350
活塞符號    P2 → P1
連接類型    疊加閥板
標稱尺寸    10
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 0 … 10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4

力士樂REXROTH帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
帶有位置反饋的直動式閥門，用于限制系統壓力
位置控制，帶有強線圈磁力
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DBETBX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于無級限制系統壓力。它們由位置控制的比例電磁鐵啟動。
01帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)
DBETB
02油口安裝面符合 ISO 4401-03-02-0-05
X
03組件系列 10 ... 19（10 ... 19：安裝和連接尺寸不變）- 規格 10
1X
大壓力等級
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高為 315 bar
315
電源
05直流電壓 24 V
G24
線圈型號（電流）
06大線圈電流 3.7 A
37
電氣連接
07連接器符合 DIN 43650-AM2連接插頭包括在交付范圍內
Z4
密封材料
08 NBR 密封件
M

力士樂REXROTH先導式比例溢流閥
型號DBE6X
通徑NG  6
設備系列  1X
工作原理  P=315bar，T=250bar
流量  40l/min
特征
-用于限制系統壓力的先導閥(控制油僅在內部)
-可通過線圈電流進行調節，參見特性曲線，技術參數和所選用的電子控制單元
-電磁鐵類型Imax=0,8A或者1max=2,5A
-即使當電子控制單元損壞時，也能程度地實現過壓保護(線圈電流1>'max)
-用于閥板安裝，安裝孔符合ISO 4401-03-02-O-94,安裝需要單獨訂購
-符合DIN 4365O-AM2標準的線纜插座，包括在供貨范圍內–具有斜坡功能和閥調節功能的外部電子控制單元(單獨訂購)，
型號/結構型式如下
插頭，額定值0...+10V或者4...20 mA, RC 30264
模塊，額定值O...+10 V,RC 30222
歐標插卡，額定值O...+10 V, RC 30109
概述
DBE6X型比例溢流閥是先導式溢流閥。
錐-座結構型式的內部先導級和滑閥結構型式的主級均在閥體之中。
通過比例電磁鐵進行控制。通過銜鐵中的節流閥對電磁鐵進行減振，以保證動態穩定性。電磁鐵的內腔與接口Ⅰ相連，并且充滿液壓油。
可以通過螺旋塞進行排氣。
使用這些閥可以根據線圈電流變化，以無級方式對需要限制的系統壓力進行調節。
基本原理
通過電子控制單元確定某個設定值，對系統壓力進行調節。電子控制單元根據設定值，利用穩壓PWM電流
(PWM一脈沖寬度調制)對線圈線圈進行控制。利用震蕩信號對穩壓電流進行調制，以保證獲得極小的滯后量。
比例電磁鐵將電流轉變成機械作用力，并通過銜鐵挺桿作用于先導級中的主彈簧上。通過供油孔將流量為<0,6 l/min的控制油供應給先導級。
通過錐孔/座孔構造確定壓力級。
可提供程度的過壓保護∶“pmax"。
如果電子控制單元中出現故障，并且因此失控而超過了線圈電流(1max)，則通過彈簧力來保證實現過壓保護。
常規參數
結構型式
先導級    座閥
主級    滑閥
控制    沒有位置調節功能的比例電磁鐵，外部電氣放大器
安裝方式    板式連接，NG6安裝孔 (ISO 4401-03-02-0-94)
安裝位置    任意
環境溫度范圍    -20...+50℃
重量    2,2kg
抗振強度，試驗條件    25g，三維隨機振動試驗(24小時)
液壓參數（使用HLP46的測定值，ü油=40°℃士5°℃)
液壓油    符合DIN 51524...535標準的液壓油，可根據需要使用其它介質
粘度范圍
推薦值    20...100mm²ls
允許值    10...800mm²/s
液壓油溫度范圍    -20...+80℃
液壓油的允許污染程度清潔度等級根據ISO 4406 (c)        等級18/16/13)在液壓系統中必須嚴格遵守針對相關部件注明的清潔度。有效進行過濾可防止發生故障，同時可提高部件的壽命。過濾器的選型請參閱產品目錄RD 50070、RD 50076和RD 50081。
調節壓力（當o=1 l/min)    80-180-315bar
壓力（當omin= 1 l/min)    7-8-10bar
過壓保護；機械式，例如當線圈電流I>Imax        <90-<190-<325bar
工作壓力    接口P:315bar
壓力    接口T:250bar
控制油流量    大約0,6l/min
流量    40l/min
電氣參數相對接通時間    100 ED%
防護等級    IP65，根據DIN 40050和IEC14434/5
電磁鐵接線    插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)
配有下列類型電磁鐵的閥    0,8A    2,5 A
線圈電流Imax    0,8 A    2,5A
線圈電阻R20    22    3
功耗，當100%負荷與工作溫度    25VA    30VA
靜態/動態參數（所有特性參數均和用于2,5A電磁鐵的電氣放大器0811 405 079以及用于0,8A電磁鐵的0811405081有關。）
滯后量    ≤4%
反向死區    ≤3%
加工公差適用于Pmax    ≤10%
執行時間100%信號變化    開200/關<250ms
德國力士樂REXROTH先導式比例溢流閥：
0811402041 DBE6X-11/180G24-25NZ4M
0811402044 DBE6X-11/180G24-8NZ4M



力士樂REXROTH直動式比例溢流閥
DBETX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
大流量 1.5 l/min
底板安裝
重量  1.9kg
溫度范圍  -20 … +50℃
大振動電阻  25 g，所有方向的室內振動測試 (24 h)
建議粘度范圍  20 … 100mm²/s
滯后  ≤ 4%
反向死區  ≤ 3%
制造公差  ≤ 10%
驅動時間  開60ms  關70ms
油口安裝面符合 ISO 4401-03-02-0-05（但不帶孔）
可借助線圈電流調節
線圈變量 Imax = 0.8 A 或 2.5 A
大壓力限制（即使有故障電子元件）
帶斜坡和閥門調整功能的外部控制電子元件
一般信息
DBETX 型比例溢流閥是閥芯-閥座設計的遠程控制閥（先導控制閥）。該閥用于限制系統壓力。
通過比例線圈進行操作。
線圈內部與油口 T 連接，注滿液壓油。
使用該閥門可通過控制電子元件根據線圈電流在盡可能恒定的流量 ≤1 l/min 條件下調整待限制的系統壓力。
該閥門基本上由外殼、比例線圈、閥座和閥芯組成。
基本原理
在控制電子元件上預設控制值，用于設置系統壓力。電子元件根據控制值借助經調節的 PWM 電流（脈寬調制）控制電磁線圈。比例線圈 將電流轉化為機械力，通過銜鐵柱塞作用到主彈簧上。閥芯和閥座之間的壓縮彈簧確保穩定性和小剩余壓力。閥芯上的彈簧力和閥座中的壓力在恒定油流 (0.7 - 1 l/min) 時相抵。大壓力等級由閥芯/閥座孔配置決定。
大壓力限制
在控制電子元件失靈或損壞，并由此導致不可控超出線圈電流 (Imax) 時，大彈簧力對壓力限制至關重要。
德國力士樂REXROTH比例溢流閥訂貨號和型號：
0811402016 DBETX-10/315G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
0811402018 DBETX-1X/80G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402030 DBETX-1X/80G24-25NZ4M
0811402031 DBETX-10/180G24-25NZ4M
0811402032 DBETX-1X/315G24-25NZ4M
0811402036 DBETX-1X/50G24-8NZ4M

力士樂REXROTH比例溢流閥0811402017
比例溢流閥 DBETX-1X/180G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
公稱尺寸 6, , P → T, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值180巴
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DBETX
工作壓力[bar]    315
流量[l/min]    1.5
滑閥符號    P→T
連接類型    底板安裝
大小    6.
驅動類型    帶外部電子設備的電氣
端口數    2.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極（2+PE）連接器，帶配套連接器
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.77
力士樂液壓單向閥SL10GA1-4X/V
