力士樂單向閥Z2S22A1-51/，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

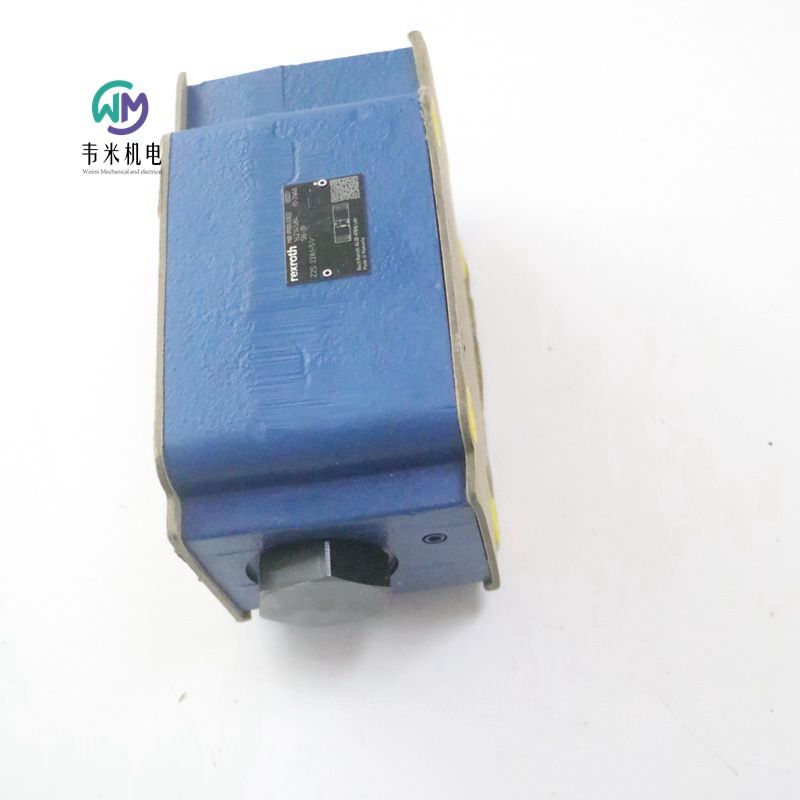

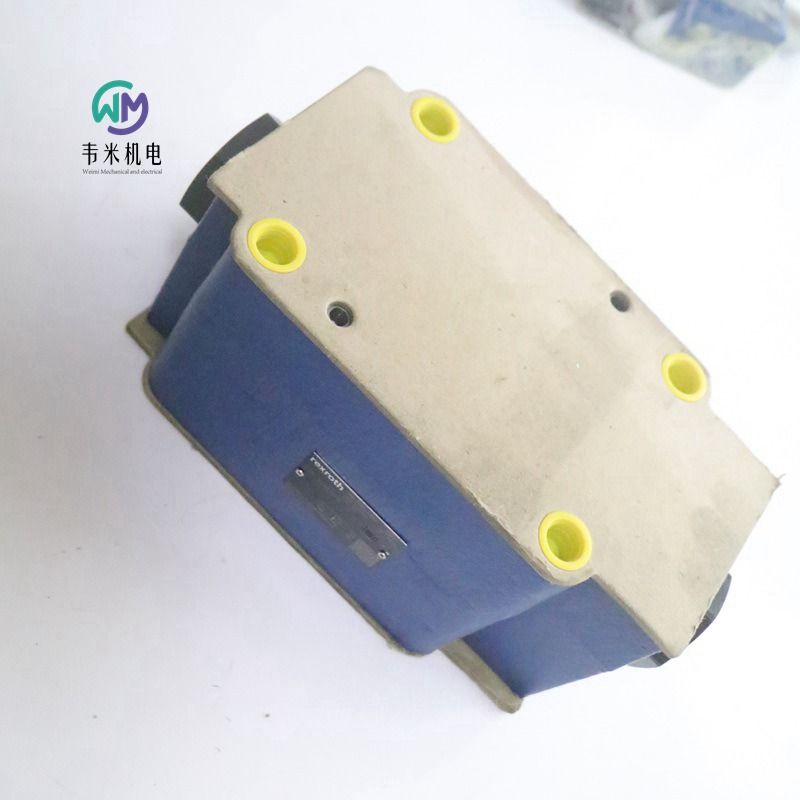

力士樂REXROTH疊加式單向閥 Z2S22A1-5X/

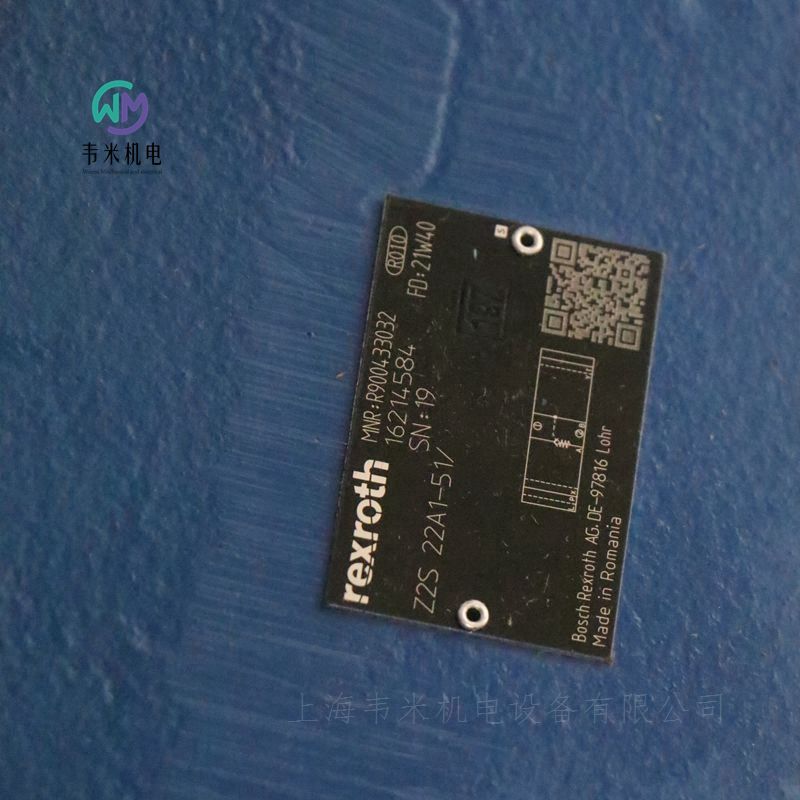

R900433032 Z2S22A1-51/
公稱尺寸 25，A1 → A2，機械操作
高性能范圍內的工業液壓閥。在選定的連接處可靠地關閉油流。
座閥
直動式
連接圖    ISO 4401-08-08-0-05
壓力 [bar]    315
體積流量 [l/min]    450
活塞符號    A1 → A2
連接類型    中間組裝
標稱尺寸    25
驅動類型    帶機械操作
連接數    4
開關位置數    2
電氣連接說明    0
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    12.72

力士樂REXROTH先導式單向閥
Z2S 22
規格 25
組件系列 5X
大工作壓力 315 bar
大流量 450 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-08-08-0-05
用于一個或兩個執行機構油口的無泄漏阻塞，可選
不同的開啟壓力
預開口標準
單向閥安裝套件可單獨使用
可應要求提供特殊型號
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。
例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。
預開口
由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。
德國力士樂REXROTH單向閥訂貨號和型號：
R900433031 Z2S22-2-51/
R900433031 Z2S22-2-5X
R900432915 Z2S22-1-51
R900433032 Z2S22A1-51/
R900433037 Z2S22B1-51/

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：?jiǎn)蜗蜷y（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH比例閥R900927233
液壓比例方向閥 4WREE10W75-2X/G24K31/A1V
R900927233 4WREE10W75-23/G24K31/A1V
公稱尺寸 10, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
滑閥
直接驅動
工業用高性能液壓閥
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRE（E）6,10
工作壓力[bar]    315
流量[l/min]    180
滑閥符號    符號W
連接類型    底板安裝
標稱流量[l/min]    75
大小    10
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.24
配套七芯插頭：
金屬R900021267
半金屬R900217845
配套放大板
R900979889 VT-VRPA 2-2-1X/V0/T1
R900249811 VT-MRPA2-2-1X/V0/0
R900979888 VT-VRPA 2-2-1X/V0/T5

力士樂REXROTH比例閥R900927232
液壓比例方向閥 4WREE10E1-75-2X/G24K31/A1V
R900927232 4WREE10E1-75-23/G24K31/A1V
公稱尺寸 10, , 符號 E1, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
滑閥
直接驅動
工業用高性能液壓閥
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRE（E）6,10
工作壓力[bar]    315
流量[l/min]    180
滑閥符號    符號E1
連接類型    底板安裝
標稱流量[l/min]    75
大小    10
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.24
插入式連接器7P Z31 BF6-3PG11KSPEZ
R900021267
匹配連接器，連接器7極（6+PE）EN 175301-804
插入式連接器7P Z31 C01530F0060021
R900217845
匹配連接器，連接器7極（6+PE）EN 175301-804
閥放大器VT-VRPA 2-2-1X/V0/T1
R900979889
帶2個電磁閥和位置反饋的比例方向閥的閥放大器
閥放大器VT-MRPA2-2-1X/V0/0
R900249811
帶2個電磁閥和位置反饋的比例方向閥的閥放大器
閥放大器VT-VRPA 2-2-1X/V0/T5
R900979888
帶2個電磁閥和位置反饋的比例方向閥的閥放大器

力士樂REXROTH比例閥R900927230
液壓比例方向閥 4WREE10E75-2X/G24K31/A1V
R900927230 4WREE10E75-23/G24K31/A1V
公稱尺寸 10, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
滑閥
直接驅動
工業用高性能液壓閥
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    4WRE（E）6,10
工作壓力[bar]    315
流量[l/min]    180
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    75
大小    10
驅動類型    帶車載電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.26

力士樂REXROTH4WREE6E32-2X/G24K31/A1V
R900907114 4WREE6E32-24/G24K31/A1V
公稱尺寸 6，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
工業高性能液壓閥
滑閥
直動式
連接圖    ISO 4401-03-02-0-05
壓力 [bar]    315
體積流量 [l/min]    80
活塞符號    符號 E
控件    集成電子產品
連接類型    板材結構
額定流量 [l/min]    32
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.440


力士樂REXROTH液壓比例方向閥 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
公稱尺寸 10，符號 W1，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
工業高性能液壓閥
滑閥
直動
連接圖    ISO 4401-05-04-0-05
大壓力 [bar]    315
大體積流量 [l/min]    180
活塞符號    符號 W1
控件    集成電子元件
連接類型    板式結構
額定流量 [l/min]    75
標稱尺寸    10
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.26


力士樂REXROTH液壓比例方向閥 4WREE10V50-2X/G24K31/A1V
R900927235 4WREE10V50-23/G24K31/A1V
公稱尺寸 10，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
工業高性能液壓閥
滑閥
直動
連接圖    ISO 4401-05-04-0-05
大壓力 [bar]    315
大體積流量 [l/min]    180
活塞符號    符號 V
控件    集成電子元件
連接類型    板式結構
額定流量 [l/min]    50
標稱尺寸    10
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.22


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥
4WREE6
規格 6
組件系列 3X
大工作壓力 350 bar
大流量 80 l/min
額定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通結構
用于底板安裝
油口安裝面符合 ISO 4401-03-02-0-05
調整體積流量的方向和大小
通過帶對中螺紋的比例線圈進行起動
彈簧定中的控制滑板
帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)
4WREE 型號的閥門是帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥。
設置
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧與彈簧座的控制閥芯
帶對中螺紋的線圈
位置傳感器
集成電子元件
可通過橡膠塞進行電氣零電位調節
功能
線圈斷電后，通過彈簧座之間的壓縮彈簧使控制閥芯保持在中心位置
通過控制比例線圈（例如線圈 "b" ）對控制閥芯進行直動式操作
將控制閥芯與電氣輸入信號成比例地向左移動
這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
帶 2 個閥芯位置的閥門（型號 "4WREE…A…"）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，這兩個閥芯位置閥僅配有線圈 "a" 。其配有螺堵來代替第二個比例線圈。
OBE 中的壓力補償元件 "-967"
為了防止集成電子元件 (OBE) 殼體中形成冷凝水，可以使用電子元件保護膜 (11)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
PG 裝配件不得打開。
產品選型示例：
4WREE6E16-30/V/24A1
4→4 個主油口
WRE→比例換向閥，直動式，帶電子位置反饋
E→帶集成電子元件 (OBE)
6→通徑6
E1→機能符號
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→組件系列 30 … 39 (30 … 39：安裝和連接尺寸不變）
V→FKM 密封件（M=NBR 密封件）
24→直流電壓 24 V
A1→控制值輸入 ±10 V（F1=控制值輸入 4 ... 20 mA）
型號  4WREE
規格  6
重量
帶兩個線圈的閥  2.6kg
帶一個線圈的閥  2.1kg
安裝位置  任意位置，好為水平
周?chē)鷾囟确秶? -20 … +60°C
存儲溫度范圍含 UV 防護  +5 … +40°C
運輸溫度范圍  -30 … +80°C
長存儲時間  1年（如果遵循存儲條件；請參閱操作說明 07600-B）
正弦試驗，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分鐘/3 個軸
運輸沖擊符合 DIN EN 60068-2-27  15 g/11 ms/3 沖擊/3 個軸
沖擊試驗符合 DIN EN 60068-2-27  15 g/11 ms/1000 次沖擊/3 個軸
大相對濕度  95%
高表面溫度  150°C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根據 EN61000-6-2 和 EN61000-6-3 測試
- RoHS 指令 2015/65/EU
- REACH 條例 (EC) 編號 1907/2006
環境兼容性氣候  環境監測符合 EN 60068-2
液壓
規格   6
大工作壓力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建議大流量  80l/min
額定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液壓油  HL, HLP, HLPD, HVLP, HVLPD
液壓油允許溫度范圍  -20 … +70°C（-40 … +50°C）
允許粘度范圍  20 … 380mm²/s（30 … 46mm²/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
電氣，集成電子元件 (OBE)
電壓類型  直流電壓
電源
公稱電壓  24VDC
下限  19V
上限  36V
大剩余波紋度  2.5Vpp
放大器的電流消耗
大  < 2A
脈沖電流  3A
電磁線圈的電阻
20 °C 時的低溫值  2.65Ω
大高溫值  4.05Ω
占空比  100%
高線圈溫度  150°C
符合 EN 60529 的閥防護  IP65（如果使用的是適合且正確安裝的連接插頭。）
電磁兼容性 (EMC)  抗擾 prEN 50082-2；干擾發射 EN 50081-1
德國力士樂REXROTH比例閥物料號和型號：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901495957 4WREE6E16-30/V/24A1-655
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496447 4WREE6E32-3X/V/24A1-204
R901496448 4WREE6E1-32-3X/V/24F1
R901496446 4WREE6E1-32-30/V/24A1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496440 4WREE6V16-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1

力士樂REXROTH液壓比例方向閥 4WREE6E08-3X/V/24A1
R901496433 4WREE6E08-30/V/24A1
公稱尺寸 6, 符號 E, 通過集成電子元件實現電氣控制, 24 VDC
液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地調整油流方向，通過內部閥芯位置反饋實現高精度。
滑閥
直動
連接圖    ISO 4401-03-02-0-05
產品系列    4WREE6
安裝位置    任意
工作壓力. [bar]    350.0
體積流量 [l/min]    80.0
活塞符號    符號 E
連接類型    底板安裝
公稱流量 [l/min]    8.0
標稱尺寸    6
驅動類型    通過集成電子元件實現電氣控制
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 芯設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，額定值 ±10 V
液壓油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.64

力士樂REXROTH液壓比例方向閥4WREE6W32-3X/V/24A1
R901496432 4WREE6W32-30/V/24A1
公稱尺寸 6, 符號 W, 通過集成電子元件實現電氣控制, 24 VDC
液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地調整油流方向，通過內部閥芯位置反饋實現高精度。
滑閥
直動
連接圖    ISO 4401-03-02-0-05
產品系列    4WREE6
安裝位置    任意
工作壓力. [bar]    350.0
體積流量 [l/min]    80.0
活塞符號    符號 W
連接類型    底板安裝
公稱流量 [l/min]    32.0
標稱尺寸    6
驅動類型    通過集成電子元件實現電氣控制
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 芯設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，額定值 ±10 V
液壓油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.65

力士樂REXROTH比例閥R901496446
液壓比例方向閥 4WREE6E1-32-3X/V/24A1
R901496446 4WREE6E1-32-30/V/24A1
公稱尺寸 6, , 符號 E1, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WREE6
安裝位置    任何
工作壓力[bar]    350
流量[l/min]    80
滑閥符號    符號E1
連接類型    底板安裝
標稱流量[l/min]    32
大小    6.
驅動類型    帶車載電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    模擬，指令值±10 V
符合性說明    CE–電磁兼容性2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.64


力士樂REXROTH液壓比例方向閥 4WREE6V16-3X/V/24A1
R901496440 4WREE6V16-30/V/24A1
公稱尺寸 6，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
直動
滑閥
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    80
活塞符號    符號 V
連接類型    板式結構
額定流量 [l/min]    16
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.64


力士樂REXROTH液壓比例方向閥 4WREE6V08-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
公稱尺寸 6，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
直動
滑閥
連接圖    ISO 4401-03-02-0-05
大壓力 [bar]    350
大體積流量 [l/min]    80
活塞符號    符號 V
連接類型    板式結構
額定流量 [l/min]    8
標稱尺寸    6
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
符合性說明    CE - 電磁兼容性 2014/30 / EU
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.6


力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥
4WRKE
規格 10, 16, 25, 27, 32, 35
組件系列 3X
大工作壓力 350 bar
大流量 3000 l/min
帶主控制閥芯電氣位置反饋和集成電子元件 (OBE) 的先導式二級比例方向閥
調整體積流量的方向和大小
用比例電磁鐵操縱
用于底板安裝：孔圖按 ISO 4401
電氣位置反饋
彈簧對中的主控制閥芯
先導控制閥：?jiǎn)渭?jí)比例方向閥
帶位置控制的主級
4WRAP 6 W7.3X/G24… 型先導控制閥（一級）
先導控制閥是直動式比例閥。控制邊的幾何圖元經過優化，可用作比例方向閥型號 4WRKE 的先導控制閥。比例電磁鐵為帶可拆卸線圈的耐壓密閉型濕式插腳直流線圈。它們可將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。所設線圈磁力將在整個控制行程中保持恒定。
先導控制閥主要由殼體、比例電磁鐵和、控制閥芯和彈簧和組成。在非工作情況下，兩個執行機構都連接到油箱。如果兩個線圈中的一個或勵磁，則磁力會將閥的控制閥芯向彈簧或移動。一旦超過遮蓋量，便會堵塞兩個執行機構中的一個與油箱的連接，轉而連接壓力腔。流體從 P 流向主級的控制腔。
4WRKE 型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。
這種閥門主要由先導控制閥、殼體、主控制閥芯、蓋、對中彈簧、感應式位置傳感器和減壓閥組成。如果沒有輸入信號，則主控制閥芯就會被對中彈簧固定在中心位置。蓋和中的兩個控制腔通過控制閥芯連接到油箱。主控制閥芯通過感應式位置傳感器連接到合適的控制電子元件。主控制閥芯的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器內核的主控制閥芯會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯處于力平衡狀態并停留在該控制位置。控制閥芯行程和控制開口與控制值成比例改變。控制電子元件集成到閥門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。
不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
閥門特征
二級閥的基本設置包括我們的比例閥模塊。“主級零電位”的零電位調節是工廠預設的，可以通過控制電子元件中的電位計，在公稱行程的 ±30 % 范圍內進行調節。拆下蓋殼體前面的保護塞后，方可對集成控制電子元件進行檢修。必須重新調節更換后的先導控制閥或控制電子元件。全部調節工作只能由的人員執行。
注意！
零電位更改可能導致系統損壞，故只能由的人員執行!
德國力士樂REXROTH比例閥訂貨號和型號：
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

力士樂REXROTH比例閥R900722870
液壓比例方向閥 4WRKE10E100P-3X/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
公稱尺寸 10, , 符號 E, , 通過集成電子元件實現電氣控制
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
具有精細控制范圍的特性曲線線性
產品屬性
連接圖    ISO 4401-05-05-05
產品系列    4WRKE
工作壓力[bar]    315
流量[l/min]    170
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    100
大小    10
驅動類型    帶車載電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的連接器7極（6+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    8.36

力士樂REXROTH液壓比例方向閥 4WRKE16E200L-3X/6EG24EK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
公稱尺寸 16，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地調節油流方向。通過內部活塞位置反饋實現高精度。
線性特性曲線
滑閥
先導式
內控供油，外控回油
連接圖    ISO 4401-07-07-0-05
大壓力 [bar]    350
大體積流量 [l/min]    460
活塞符號    符號 E
連接類型    板式結構
額定流量 [l/min]    200
標稱尺寸    16
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    11.271


力士樂REXROTH液壓比例方向閥 4WRKE10E100L-3X/6EG24ETK31/A1D3M
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
公稱尺寸 10，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地調節油流方向。通過內部活塞位置反饋實現高精度
線性特性曲線
滑閥
先導式
內控供油，內控回油
連接圖    ISO 4401-05-05-0-05
大壓力 [bar]    315
大體積流量 [l/min]    170
活塞符號    符號 E
連接類型    板式結構
額定流量 [l/min]    100
標稱尺寸    10
驅動類型    電氣帶集成電子元件
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    7 針設備插頭 (6 + PE)
電氣連接說明    7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接    模擬，設定值 ±10 V
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    8.391
力士樂單向閥Z2S22A1-51/
