AVENTICS機械閥全新原裝R422002211，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

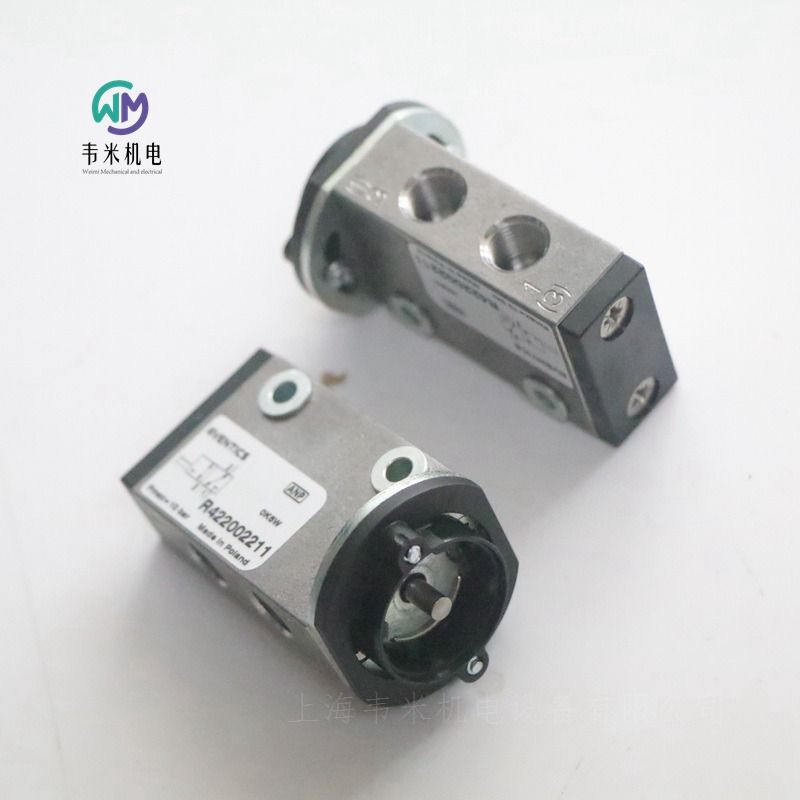

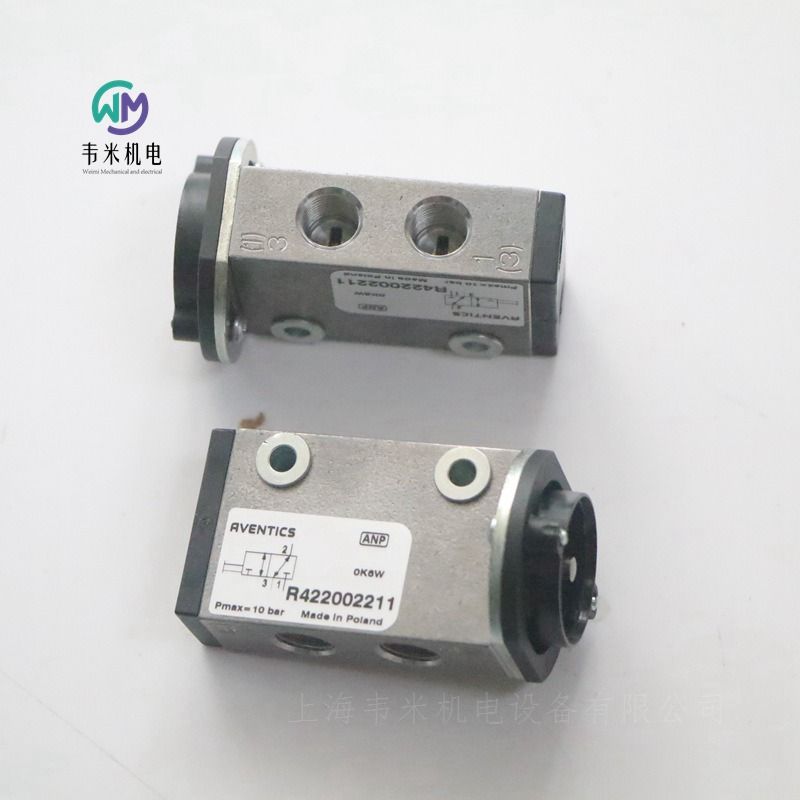

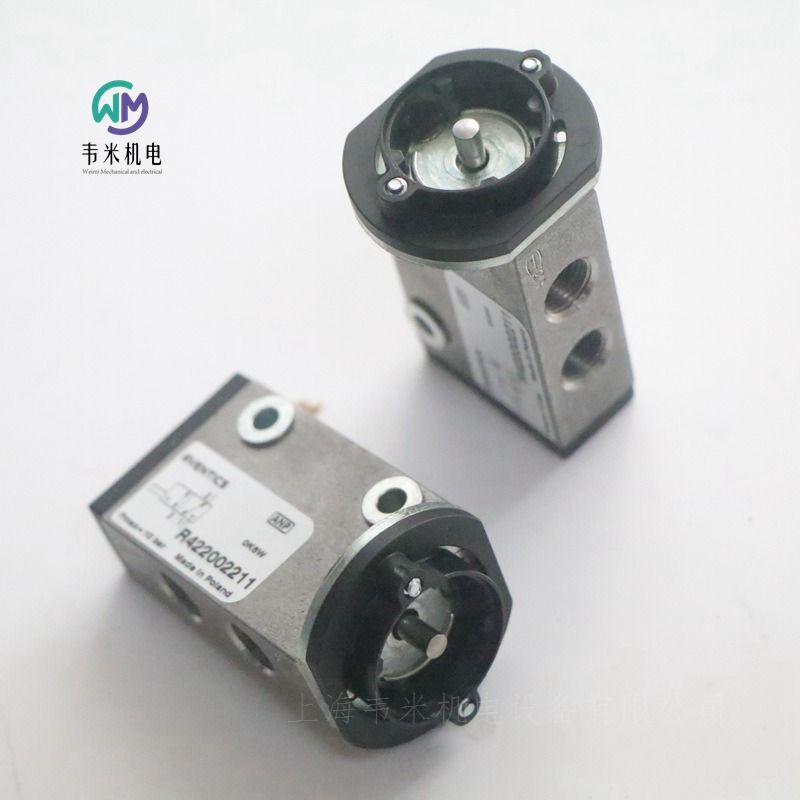

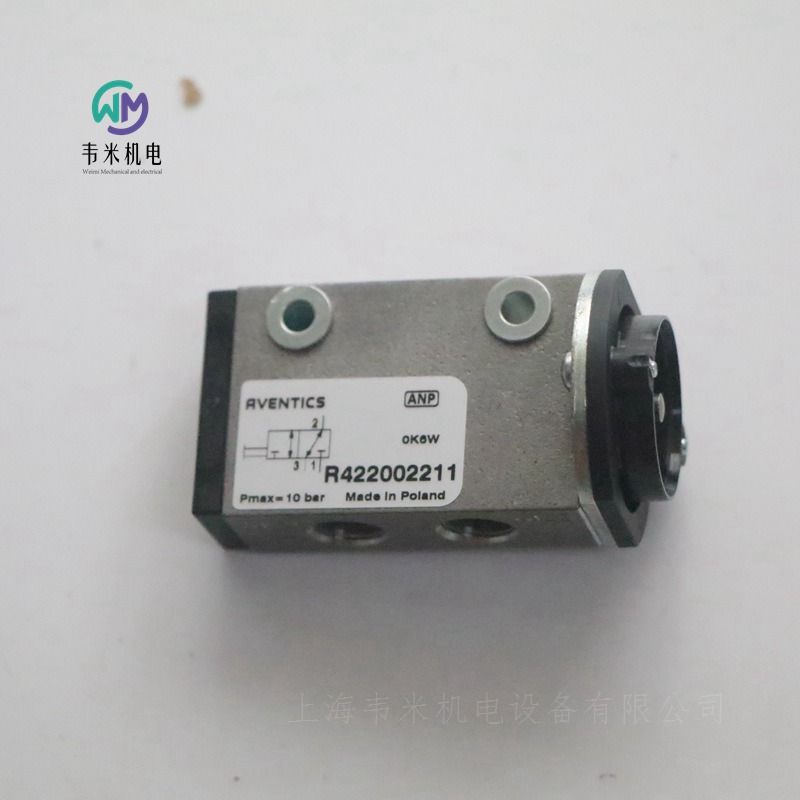

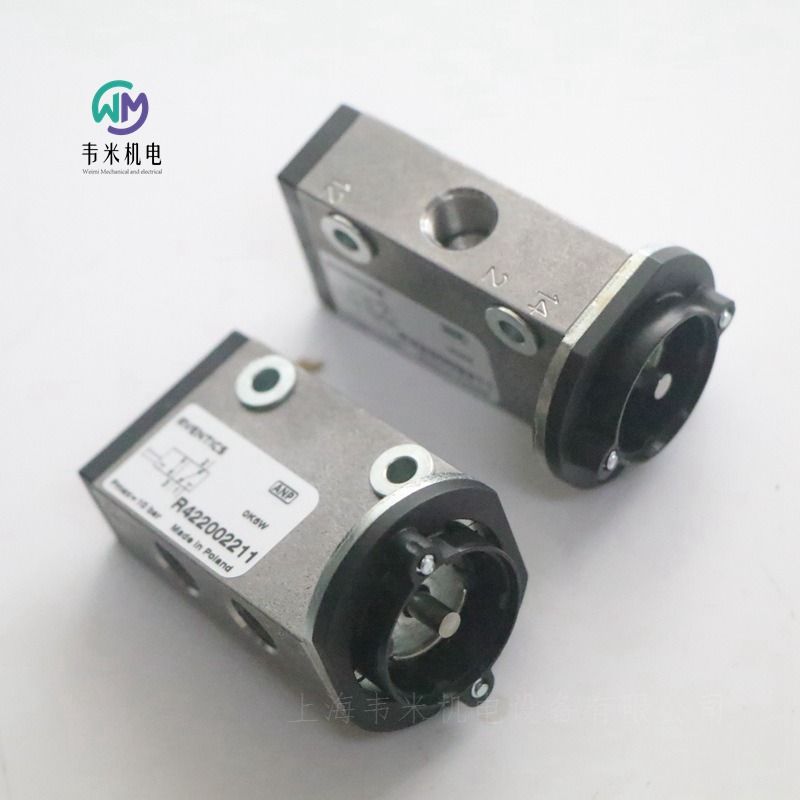

安沃馳AVENTICS二位三通換向閥, 系列 ST R422002211
VVST-3/2SR-PAN
安沃馳 ST 系列提供豐富的帶硬化不銹鋼外殼的滑閥。金屬密封系統不僅確保控制質量，還延長使用壽命。ST 系列的電動、氣動或機械式操作元件（滾輪、操縱桿、踏板、按鈕或推桿）使之非常適合嚴苛應用環境和面板安裝。
規格
操作機械式
額定流量Qn280 l/min
換向原理3/2
壓縮空氣 接口 出口G 1/8
小運行壓力-0.95 bar
大運行壓力10 bar
操作元件安裝板安裝
密封原理金屬密封
結構特點滑閥
底板連接管式連接
封閉方式，封閉類型不可鎖定
操縱力(驅動力)，小值11 N
低環境溫度-15 °C
高環境溫度80 °C
介質溫度小值-15 °C
介質溫度大值80 °C
介質壓縮空氣
壓縮空氣中的含油量 小.,5 mg/m3
壓縮空氣中的含油量 大25 mg/m3
顆粒大小 max.5 μm
壓縮空氣接口型號內螺紋
壓縮空氣 接口 人口G 1/8
壓縮空氣連接 排氣G 1/8
安裝螺釘M4 帶有內六角
擰緊螺栓的小扭力2.5 Nm
特點
不銹鋼外殼
金屬對金屬密封
提供多種機械操作元件
面板安裝
安沃馳AVENTICS氣動元件：
氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。
閥門和閥門系統：單閥、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥
壓縮空氣處理：保養單元和元件、氣源處理單元二聯件、氣源處理單元三聯件、冷凝水分離器、分氣塊、截止閥、過濾器、精密的過濾器、活性炭過濾器、噴霧潤滑器、油分離器、油霧器、精密油霧器、注油單元、注油閥、精密調壓閥、精密過濾器壓力調節閥、調壓閥、過濾器調壓閥、隔膜式干燥機、預過濾器、壓力表、氣杯、壓縮空氣容器、油脂和油、潤滑油、機油。
真空技術：噴射器、真空發生器、緊湊型真空發生器、真空氣夾爪、非接觸輸送系統、真空附件（真空在線過濾器、備用過濾器、真空蝶式過濾器、氣杯、適配器、角接頭、流量閥、彈簧推桿、靜音器、真空控制設備）、氣動夾爪。
傳感器：磁接近傳感器、位移測量傳感器、電子壓力傳感器、機械式壓力傳感器、流量監測器、氣動接近傳感器、電感式接近傳感器、速度/計時器、工件位置檢測裝置、傳感器安裝件（傳感器固定設備、傳感器夾持器）、電氣連接技術（圓形插頭、圓形插座連接器、閥連接器、配有接線盒的電纜線）。
連接技術：氣動連接技術、快插接頭、帶鎖緊螺母的螺紋連接件、塑料軟管、塑料管夾緊件、壓縮空氣導軌的T形卡件、軟管卡子用于紡織管、支撐套、軟管切割機、Y形連接，T形連接、X連接、直通接頭、彎頭、快速管接頭、旋翼連接、連接件附件（封閉螺紋和接頭、分氣塊和分氣塊條、密封）、靜音器，電氣連接技術、閥連接器（接線盒）、圓形插頭、多芯插頭、觸橋（橋式連接器、接觸橋，帶電纜線）。
安沃馳AVENTICS二位五通換向閥, 系列 ST-R422002213
鎖定式 不可鎖定
操作元件 單線圈
換向原理 5/2
結構特點 滑閥
安裝板安裝
外殼 不銹鋼
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 滑閥
操作 機械式
封閉方式，封閉類型 不可鎖定
換向原理 5/2
密封原理 金屬密封
額定流量Qn 280 l/min
工作壓力范圍 -0,95 ... 10 bar
低 / 高環境溫度 -15 ... 80 °C
介質溫度范圍 -15 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
安裝螺釘 M4 帶有內六角
擰緊螺栓的小扭力 2,5 Nm
說明：本產品只可用經過潤滑的壓縮空氣運行。
AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141550
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
芯數 4-針
接口尺寸 M12
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點 提動閥
安裝位置 α = 0-90° β = 0-90°
合格證書 CE認證
大運行壓力 11 bar
低 / 高環境溫度 0 ... 50 °C
介質溫度范圍 0 ... 50 °C
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣連接 排氣 G 1/4
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 1000 l/min
控制方式 系列的
工作電壓DC 24 V
電壓偏差 DC -20% / +20%
滯環 < 0.06 bar
允許的脈動 5%
分辨率 10 bit
數據長度 16位入口及出口（1個數據項）+
防護等級 IP65
重量 1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS三位五通換向閥, 系列 AV05-R422103005
操作元件 雙線圈
換向原理 5/3
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
防護等級 IP65
Qn 1-2 650 l/min
Qn 2-3 520 l/min
額定流量Qn 650 l/min
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的
密封原理 軟密封
組合原理（閉鎖原理） 底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 40 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 650 l/min
額定流量 1-2 650 l/min
額定流量 2-3 520 l/min
先導排氣 帶先導集中排氣
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 13 ms
關閉時間型號 13 ms
固定螺栓 內六角螺釘 (TORX) ISO 10664 - 8
擰緊螺栓的小扭力 0,5 Nm
啟動力矩公差 ±0,1 mT
重量 0,062 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
AVENTICS安沃馳2x二位三通換向閥, 系列 TC08-R422102002
操作元件 雙線圈
復位型 帶彈簧復位
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 600 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的, 內部
密封原理 軟密封
控制壓力 小/大 2,5 ... 10 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 600 l/min
壓縮空氣連接 符合 ISO 228-1 標準
標準化電路接口 ISO 15217
防護等級 帶接口 IP65
暫載率 100 %
接通時間型號 10 ms
關閉時間型號 14 ms
無用發射符合 EN 50081-2:1993
抗干擾性符合 EN 50082-2
在多線路導線板上的組裝 P-導線板
擰緊螺栓的小扭力 2 Nm
啟動力矩公差 ±0,2 mT
重量 0,181 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15 °C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS安沃馳2x二位三通 換向閥, 系列 TC15-R422102229
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
操作 氣動
結構特點 滑閥
操作 氣動
密封原理 軟密封
流量值 1100 l/min
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 10 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
在多線路導線板上的組裝 P-導線板
擰緊螺栓的小扭力 2,5 Nm
重量 0,208 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS安沃馳2x二位三通 換向閥, 系列 AV05-R422103007
操作元件 雙線圈
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
防護等級 IP65
Qn 1-2 650 l/min
Qn 2-3 520 l/min
額定流量Qn 650 l/min
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的
密封原理 軟密封
組合原理（閉鎖原理） 底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 40 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量 2-3 520 l/min
先導排氣 帶先導集中排氣
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 16 ms
關閉時間型號 25 ms
固定螺栓 內六角螺釘 (TORX) ISO 10664 - 8
擰緊螺栓的小扭力 0,5 Nm
啟動力矩公差 ±0,1 mT
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS壓力傳感器, 系列 PE5-R412010767
PE5-PN-G014-100-M12
結構特點 電子的
開關邏輯電路 常開/常閉(可調節)
外殼 聚碳酸酯
密封件材料 丙烯樹膠
CE認證,cULus,RoHS,符合 REACH 標準,不含LABS
防護等級 IP65,IP67 與 安裝 接線
芯數 4-針
接口尺寸 M12x1
類型 多芯插頭
壓縮空氣連接 G 1/4
壓縮空氣接口型號 內螺紋
類型 電子的
合格證書 CE認證 cULus RoHS 符合 REACH 標準 不含LABS
低 / 高環境溫度 0 ... 60 °C
介質溫度范圍 0 ... 60 °C
介質 壓縮空氣（大 40 μm）
壓縮空氣中的大含油量 40 mg/m3
測量尺寸 相對壓力
顯示 LCD 顯示器, 4位, 顏色可調：綠色或紅色
顯示可設置為 bar psi kPa MPa inHg
開關邏輯電路 常開/常閉(可調節)
沖擊阻力 max. 30 g
振動阻力 5 g (10 - 150 Hz)
精度（100％滿量程） ±1,5% 10 - 30°C的溫度范圍 ± 2 % 包括溫度波動
重復精度按%（相對于終值） ± 0,2 %
轉換時間 < 5 ms
開關點 調節范圍0 ... 100%
返回連接點 調節范圍0 ... 100%
滯環 可調節的
磁滯現象緩沖 可調節的
窗口功能 可調節的
工作電壓DC 小/大 17 ... 30 V DC
模擬式輸出端 0 - 10 V DC, 4 - 20 mA
靜態電流 接收 <40 mA
模擬輸出端線性 < 終值誤差<±0,5%
負載電阻 max. 600 Ω
防短路能力 大 600 歐姆（電流輸出端） 小 3 k 歐姆 (電壓輸出端)
固定方式 直接安裝到 DIN 導軌或壁掛式安裝 用于通過安裝組件進行配電盤裝配 通過電極雙接頭
防護等級 IP65 IP67 與 安裝 接線
電子連接 多芯插頭 M12x1 4-針
重量 0,04 kg
背面可替換的壓力連接管 (G1/4) (用栓塞密封)
顯示屏的顏色可調成紅色或綠色
可在媒體中心下載壓力傳感器的 PE5 的 IO-Link 設備描述 (IODD)。
安沃馳AVENTICS壓力傳感器, 系列 PE5-R412010773
結構特點 電子的
開關邏輯電路 常開/常閉(可調節)
外殼 聚碳酸酯
密封件材料 丙烯樹膠
CE認證,cULus,RoHS,符合 REACH 標準,不含LABS
防護等級 IP65,IP67 與 安裝 接線
芯數 4-針
接口尺寸 M12x1
類型 多芯插頭
壓縮空氣連接 G 1/4
壓縮空氣接口型號 內螺紋
類型 電子的
合格證書 CE認證 cULus RoHS 符合 REACH 標準 不含LABS
低 / 高環境溫度 0 ... 60 °C
介質溫度范圍 0 ... 60 °C
介質 壓縮空氣（大 40 μm）
壓縮空氣中的大含油量 40 mg/m3
測量尺寸 相對壓力
顯示 LCD 顯示器, 4位, 顏色可調：綠色或紅色
顯示可設置為 bar psi kPa MPa inHg
開關邏輯電路 常開/常閉(可調節)
沖擊阻力 max. 30 g
振動阻力 5 g (10 - 150 Hz)
精度（100％滿量程） ±1,5% 10 - 30°C的溫度范圍 ± 2 % 包括溫度波動
重復精度按%（相對于終值） ± 0,2 %
轉換時間 < 5 ms
開關點 調節范圍0 ... 100%
返回連接點 調節范圍0 ... 100%
滯環 可調節的
磁滯現象緩沖 可調節的
窗口功能 可調節的
工作電壓DC 小/大 17 ... 30 V DC
模擬式輸出端 0 - 10 V DC, 4 - 20 mA
靜態電流 接收 <40 mA
模擬輸出端線性 < 終值誤差<±0,5%
負載電阻 max. 600 Ω
防短路能力 大 600 歐姆（電流輸出端） 小 3 k 歐姆 (電壓輸出端)
固定方式 直接安裝到 DIN 導軌或壁掛式安裝 用于通過安裝組件進行配電盤裝配 通過電極雙接頭
防護等級 IP65 IP67 與 安裝 接線
電子連接 多芯插頭 M12x1 4-針
重量 0,04 kg
背面可替換的壓力連接管 (G1/4) (用栓塞密封)
顯示屏的顏色可調成紅色或綠色
可在媒體中心下載壓力傳感器的 PE5 的 IO-Link 設備描述 (IODD)。
安沃馳AVENTICS壓力傳感器, 系列 PE2-R412010851
結構特點 電子的
開關邏輯電路 滯后函數 常開/常閉（可設定）,窗口函數 常開/常閉（可設定）
外殼 鋁材
密封件材料 氟-樹膠
CE認證,EMV
防護等級 IP65
芯數 5-針
接口尺寸 M12x1
類型 多芯插頭
壓縮空氣連接 5x1,5
壓縮空氣接口型號 帶O形環的法蘭
類型 電子的
功能 1 x PNP, 2 x PNP 1 x PNP 以及 1 x 模擬
安裝位置 任意
合格證書 CE認證 EMV
低 / 高環境溫度 -10 ... 75 °C
介質溫度范圍 -10 ... 75 °C
介質 壓縮空氣 中性氣體
測量尺寸 相對壓力
顯示 OLED
顯示可設置為 bar 毫巴 psi kPa MPa %
開關邏輯電路 滯后函數 常開/常閉（可設定） 窗口函數 常開/常閉（可設定）
壓力切換指示燈 2 發光二極管
沖擊阻力 max. 30 g
振動阻力 5 g (10 - 150 Hz)
精度（100％滿量程） ± 1 % 包括溫度波動
轉換時間 < 10 ms 負載 < 100 kΩ > 10 ms 負載 > 100 kΩ
開關點 可調整 ≥ 0,5% ... 100% FS
返回連接點 可調整 0% FS bis SP -0.5% FS （或 +0.5% FS，當 SP < 0 時）
滯環 可調節的
開關/復位延遲 可調節的
工作電壓DC 小/大 15 ... 32 V DC
模擬式輸出端 1 x PNP， 1 x 4-20 mA
靜態電流 接收 <50 mA
負載電阻 max. 600 Ω
防短路能力 短路保護
固定方式 通過直通孔
防護等級 IP65
電子連接 多芯插頭 M12x1 5-針
重量 0,3 kg
菜單導航基于VDMA規范與一個附加的純文本菜單。
安沃馳AVENTICS二位五通換向閥, 系列 CD04-5710300100
操作元件 單面氣動操作
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
操作 氣動
結構特點 滑閥，正重疊
操作 氣動
密封原理 軟密封
壓縮空氣連接 符合 ISO 228-1 標準
流量值 900 l/min
工作壓力范圍 -0,95 ... 10 bar
控制壓力 小/大 3,5 ... 10 bar
低 / 高環境溫度 -15 ... 65 °C
介質溫度范圍 -15 ... 65 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
在多線路導線板上的組裝 P-導線板
重量 0,31 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 ST-0820403002
鎖定式 不可鎖定
操作元件 單線圈
換向原理 5/2
結構特點 滑閥
滾輪
外殼 不銹鋼
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 滑閥
操作 機械式
封閉方式，封閉類型 不可鎖定
換向原理 5/2
密封原理 金屬密封
額定流量Qn 280 l/min
工作壓力范圍 -0,95 ... 10 bar
低 / 高環境溫度 -15 ... 80 °C
介質溫度范圍 -15 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
安裝螺釘 M4 帶有內六角
擰緊螺栓的小扭力 2,5 Nm
說明：本產品只可用經過潤滑的壓縮空氣運行。
安沃馳AVENTICS分氣塊, 系列 AS3-DIS-R412007251
版本 分氣塊4x
組成部分 分氣塊
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
Qn 1-2 7250 l/min
Qn 1-3 5500 l/min
Qn 1-4 2300 l/min
Qn 1-5 2250 l/min
Qn 1-6 2300 l/min
壓縮空氣連接 G 1/2
結構特點 可以組裝成塊
組成部分 分氣塊
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
重量 0,32 kg
為了能直接組裝壓力傳感器，PE2系列以及PM1系列適用于法蘭面
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS分氣塊, 系列 AS3-DIN-R412007255
版本 分氣塊4x
組成部分 分氣塊
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
Qn 1-2 5100 l/min
Qn 1-3 3300 l/min
Qn 1-4 2250 l/min
Qn 1-5 2250 l/min
Qn 1-6 2250 l/min
壓縮空氣連接 G 1/2
結構特點 單向閥, 可以組裝成塊
組成部分 分氣塊
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0,4 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
重量 0,32 kg
止回閥前的4個附加排氣口
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
為了能直接組裝壓力傳感器，PE2系列以及PM1系列適用于法蘭面
安沃馳AVENTICS注油單元，電氣操作, 系列 AS3-SSU-R412007287
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
Qn 1-2 3500 l/min
Qn 2-3 3200 l/min
額定流量Qn 3500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點 提動閥, 可以組裝成塊
組成部分 加油閥, 二位三通換向閥，電氣操作
額定流量 3500 l/min
額定流量 1-2 3500 l/min
額定流量 2-3 3200 l/min
工作壓力范圍 2,5 ... 10 bar
介質 壓縮空氣 中性氣體
介質溫度范圍 -10 ... 50 °C
低 / 高環境溫度 -10 ... 50 °C
先導 內部
密封原理 軟密封
顆粒大小 max. 25 μm
根據標準 DIN EN 61140 評定的保護等級（安全等級） 帶插頭 IP65
暫載率 100 %
壓力必須至少低于環境和介質溫度15°C ，并且允許 的高溫度為3°C 。
氣動設備中的壓力緩慢形成，這就是說，在供給壓力突然消失之后，或者在緊急關機之后重新啟動設備時，可以避免氣壓驟升或驟降。因此，氣缸不會發生突然性的、危險性的運動。
ATEX可選： ATEX 標志取決于選擇的先導閥。
不得將加注閥或加注單元安裝至敞開的裝置前（例如噴嘴、空氣壓縮機、空氣門等等），因?yàn)榇丝勺钃醪考倪B接。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸3-5813180000
標準化 ISO 5599-1
尺寸 ISO 3
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
額定流量Qn 4800 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
結構特點 滑閥
帶有導線盒的基礎閥門 不帶先導閥的基閥
先導 外部的 內部
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 3
ATEX 類型 G 2G Ex mb II T4
ATEX 類型 D 2D Ex tD A21 T130°C
工作壓力范圍 -0,95 ... 16 bar
控制壓力 小/大 3 ... 16 bar
低 / 高環境溫度 -20 ... 70 °C
介質溫度范圍 -20 ... 70 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 4800 l/min
流動電導系數C 18,9 l/(s*bar)
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 帶內六方
擰緊螺栓的小扭力 10 Nm
重量 0,85 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位三通換向閥, 系列 DO35-0820005101
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
密封件材料 氟-樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 140 l/min
Qn 2-3 130 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點 提動閥
操作 電子
密封原理 軟密封
工作壓力范圍 0 ... 10 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量 1-2 140 l/min
額定流量 2-3 130 l/min
防護等級 帶接口 IP65
暫載率 100 %
固定螺栓 M5
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 WV02-0820038103
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材
密封件材料 氫化-丙烯腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 500 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 內部
密封原理 軟密封
低 / 高環境溫度 0 ... 50 °C
介質溫度范圍 0 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 500 l/min
標準化電路接口 ISO 15217
防護等級 帶接口 IP65
暫載率 100 %
在多線路導線板上的組裝 PRS-導線板
固定螺栓 M3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS機械閥全新原裝R422002211
