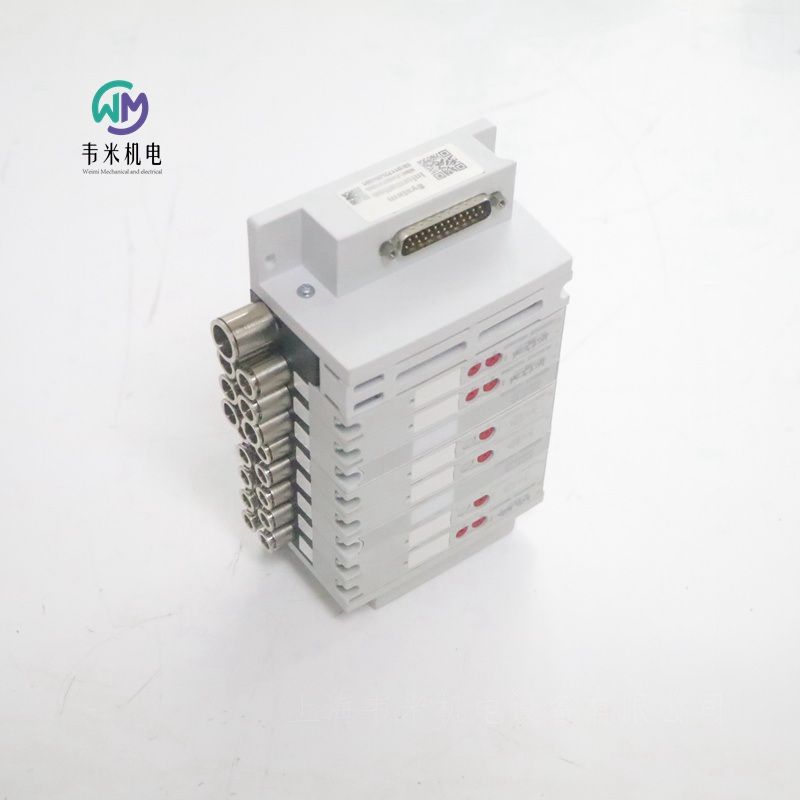

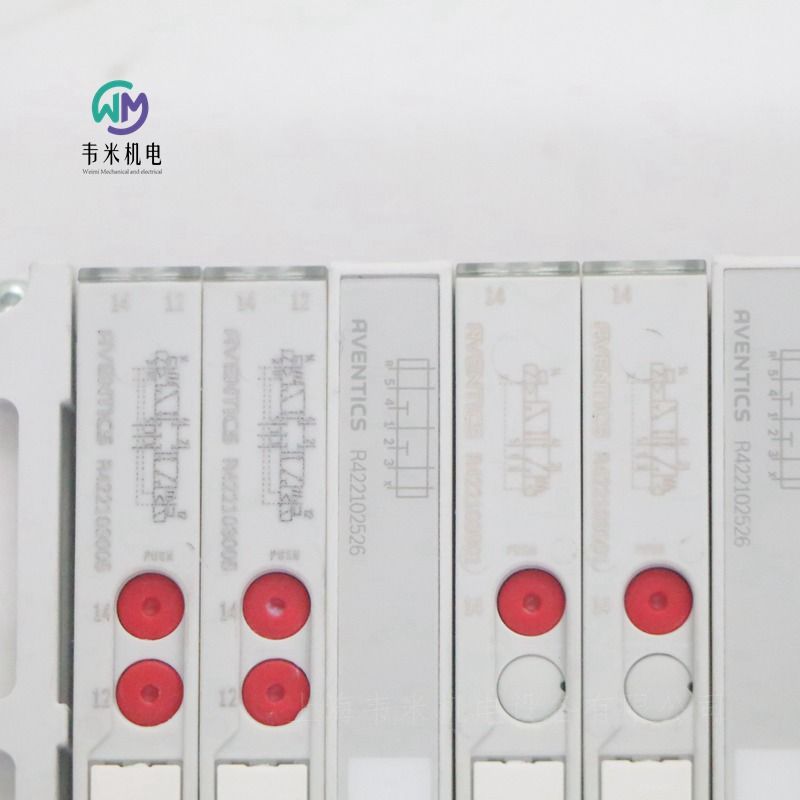

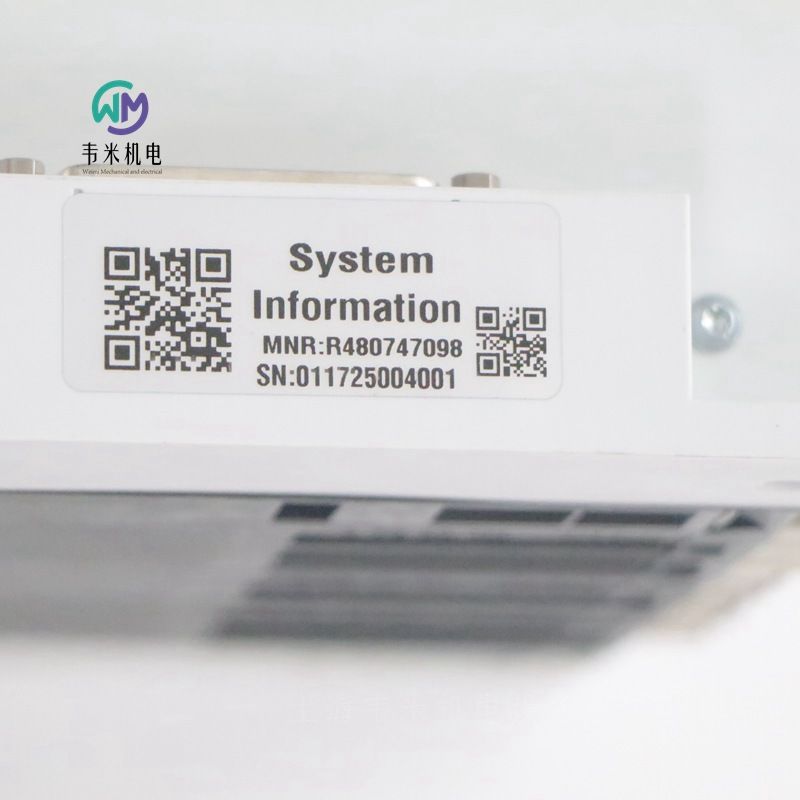

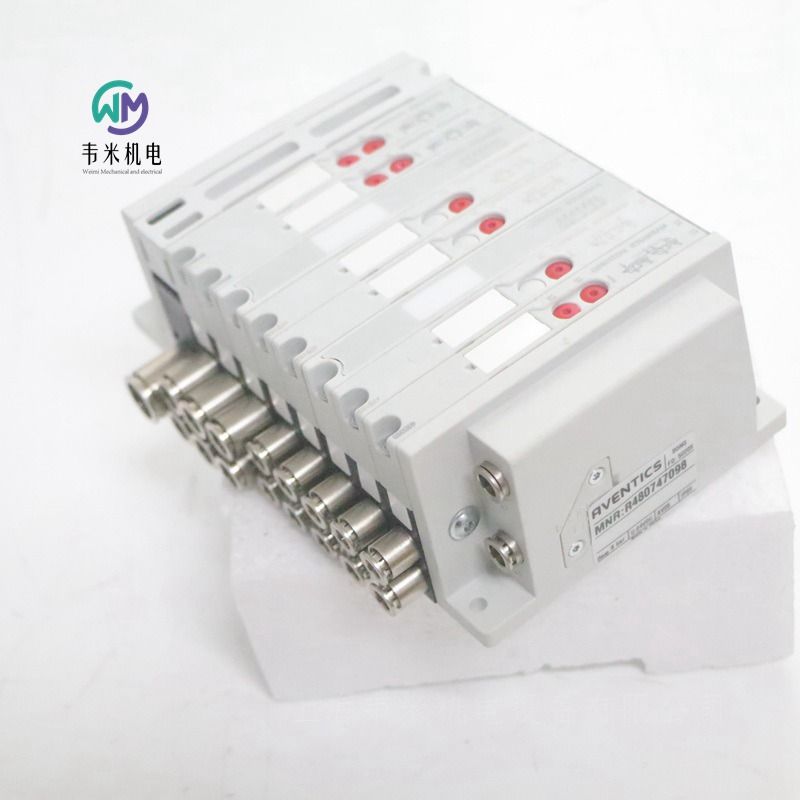

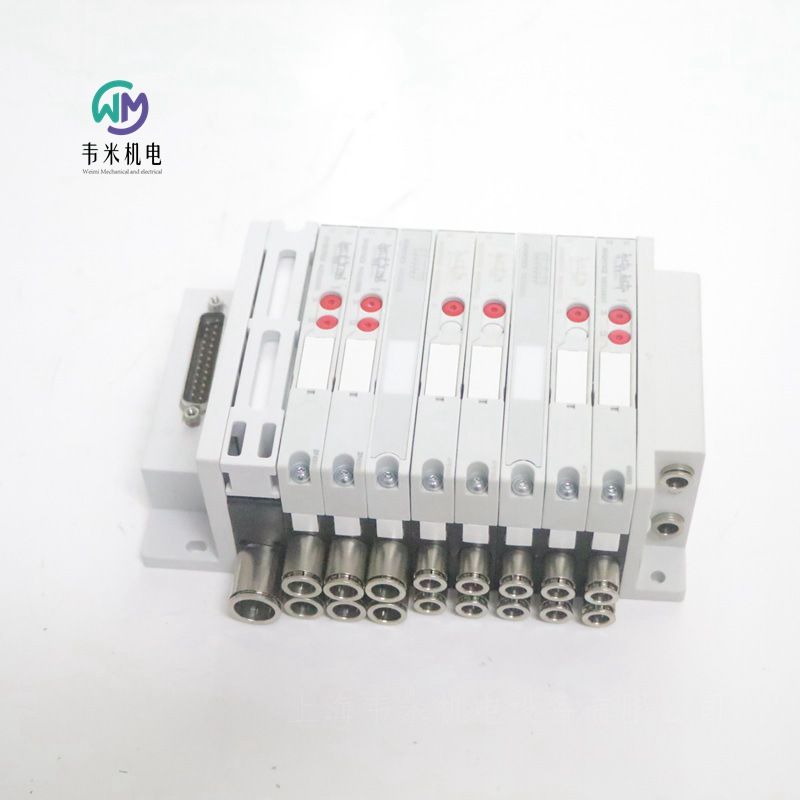

安沃馳AVENTICS閥島R480747098
產品描述
AV-AV05X8-DSUB25
安沃馳AVENTICS氣動元件：
氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。
閥門和閥門系統：?jiǎn)伍y、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥
壓縮空氣處理：保養單元和元件、氣源處理單元二聯件、氣源處理單元三聯件、冷凝水分離器、分氣塊、截止閥、過濾器、精密的過濾器、活性炭過濾器、噴霧潤滑器、油分離器、油霧器、精密油霧器、注油單元、注油閥、精密調壓閥、精密過濾器壓力調節閥、調壓閥、過濾器調壓閥、隔膜式干燥機、預過濾器、壓力表、氣杯、壓縮空氣容器、油脂和油、潤滑油、機油。
真空技術：噴射器、真空發生器、緊湊型真空發生器、真空氣夾爪、非接觸輸送系統、真空附件（真空在線過濾器、備用過濾器、真空蝶式過濾器、氣杯、適配器、角接頭、流量閥、彈簧推桿、靜音器、真空控制設備）、氣動夾爪。
傳感器：磁接近傳感器、位移測量傳感器、電子壓力傳感器、機械式壓力傳感器、流量監測器、氣動接近傳感器、電感式接近傳感器、速度/計時器、工件位置檢測裝置、傳感器安裝件（傳感器固定設備、傳感器夾持器）、電氣連接技術（圓形插頭、圓形插座連接器、閥連接器、配有接線盒的電纜線）。
連接技術：氣動連接技術、快插接頭、帶鎖緊螺母的螺紋連接件、塑料軟管、塑料管夾緊件、壓縮空氣導軌的T形卡件、軟管卡子用于紡織管、支撐套、軟管切割機、Y形連接，T形連接、X連接、直通接頭、彎頭、快速管接頭、旋翼連接、連接件附件（封閉螺紋和接頭、分氣塊和分氣塊條、密封）、靜音器，電氣連接技術、閥連接器（接線盒）、圓形插頭、多芯插頭、觸橋（橋式連接器、接觸橋，帶電纜線）。
安沃馳AVENTICS三位五通換向閥, 系列 HF04-0820062602
HF04 - 5/3CC - 024DC
用于系列 : HF04, LP04, HF04-XF
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
5/3
Qn = 400 l/min
預控閥的寬度 : 10 mm
中位封閉
底板連接
手動控制裝置 : 按鈕式
先導 : 外部的, 內部
換向原理 5/3
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的, 內部
密封原理 軟密封
組合原理（閉鎖原理） 雙重底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -5 ... 50 °C
介質溫度范圍 0 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 400 l/min
防護等級 帶接口 IP65
保護電路 Z-二極管
反向極性保護 反極性保護
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 8 ms
關閉時間型號 10 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力 0,25 Nm
重量 0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 HF04-0820062051
HF04 - 5/2SR - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的, 內部
密封原理 軟密封
組合原理（閉鎖原理） 雙重底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -5 ... 50 °C
介質溫度范圍 0 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 400 l/min
防護等級 帶接口 IP65
保護電路 Z-二極管
反向極性保護 反極性保護
發光二極管狀態顯示 黃色
暫載率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力 0,25 Nm
重量 0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS安沃馳2x二位三通換向閥, 系列 HF04-0820062101
HF04 - 3/2CC - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的, 內部
密封原理 軟密封
組合原理（閉鎖原理） 雙重底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -5 ... 50 °C
介質溫度范圍 0 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 400 l/min
先導排氣 帶先導集中排氣
防護等級 帶接口 IP65
保護電路 Z-二極管
反向極性保護 反極性保護
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 13 ms
關閉時間型號 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力 0,25 Nm
重量 0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS安沃馳2x二位三通 換向閥, 系列 HF04-0820062201
HF04 - 3/2OO - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
用于系列 : HF04, LP04, HF04-XF
2x3/2
Qn = 400 l/min
預控閥的寬度 : 10 mm
常開/常開
底板連接
手動控制裝置 : 鎖定式
先導 : 外部的, 內部
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的, 內部
密封原理 軟密封
組合原理（閉鎖原理） 雙重底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -5 ... 50 °C
介質溫度范圍 0 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 400 l/min
先導排氣 帶先導集中排氣
防護等級 帶接口 IP65
保護電路 Z-二極管
反向極性保護 反極性保護
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 13 ms
關閉時間型號 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力 0,25 Nm
重量 0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS三位五通換向閥, 系列 HF04-0820062601
換向原理 5/3
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的, 內部
密封原理 軟密封
組合原理（閉鎖原理） 雙重底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -5 ... 50 °C
介質溫度范圍 0 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 400 l/min
防護等級 帶接口 IP65
保護電路 Z-二極管
反向極性保護 反極性保護
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 8 ms
關閉時間型號 10 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力 0,25 Nm
重量 0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位三通換向閥, 系列 CD12-5724550220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 4000 l/min
Qn 2-3 4000 l/min
額定流量Qn 4000 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
抗溫性 - 25 °C 耐低溫
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 4000 l/min
額定流量 1-2 4000 l/min
額定流量 2-3 4000 l/min
壓縮空氣連接 符合 ISO 228-1 標準
先導排氣 帶定向先導排氣口的
標準化電路接口 EN 175301-803:2006
反向極性保護 反極性保護
暫載率 100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度 15 °C ，并且允許 的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。
*提示：基礎閥門的大工作壓力為 16 bar。與標準 CNOMO 先導相結合時大工作壓力為 10 bar。
安沃馳AVENTICS二位五通換向閥, 系列 CD12-5725470220
預控閥的寬度 : 30 mm
管式連接
壓縮空氣 接口 出口 : G 1/2
電氣連接 : 多芯插頭, EN 175301-803, A型, 3-針
手動控制裝置 : 鎖定式, 按鈕式
單線圈
帶彈簧復位
先導 : 內部
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 4100 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 4100 l/min
壓縮空氣連接 符合 ISO 228-1 標準
先導排氣 帶定向先導排氣口的
反向極性保護 反極性保護
暫載率 100 %
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
*提示：基礎閥門的大工作壓力為 16 bar。與標準 CNOMO 先導相結合時大工作壓力為 10 bar。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS三位五通換向閥, 系列 CD12-5725650220
操作元件 雙線圈
復位型 帶彈簧復位
換向原理 5/3
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 3800 l/min
Qn 2-3 3800 l/min
額定流量Qn 3800 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
壓縮空氣連接 符合 ISO 228-1 標準
先導排氣 帶定向先導排氣口的
標準化電路接口 EN 175301-803:2006
反向極性保護 反極性保護
暫載率 100 %
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
*提示：基礎閥門的大工作壓力為 16 bar。與標準 CNOMO 先導相結合時大工作壓力為 10 bar。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 740-5727400220
5/2
Qn = 700 l/min
管式連接
壓縮空氣 接口 出口 : 8x1
電氣連接 : 多芯插頭, EN 175301-803, A型
- 25 °C 耐低溫
可以組裝成塊
手動控制裝置 : 按鈕式, 鎖定式
帶空氣彈簧復位
先導 : 內部
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 膜片式中心閥
外殼 聚酰胺,聚甲醛
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 700 l/min
壓縮空氣 接口 人口 8x1
壓縮空氣 接口 出口 8x1
工作電壓DC 24 V
操作 電子
抗溫性 - 25 °C 耐低溫
結構特點 膜片式中心閥
操作 電子
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理 盤式原理
ATEX 類型 G II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作壓力范圍 1,5 ... 10 bar
低 / 高環境溫度 -25 ... 50 °C
介質溫度范圍 -25 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn See table
標準化電路接口 EN 175301-803:2006
防護等級 帶接口 IP65
反向極性保護 反極性保護
暫載率 100 %
接通時間型號 17 ms
關閉時間型號 24 ms
在多線路導線板上的組裝 PRS-導線板
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 740-5727455302
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 膜片式中心閥
外殼 聚酰胺,聚甲醛
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 950 l/min
壓縮空氣 接口 人口 10x1
壓縮空氣 接口 出口 10x1
操作 電子
抗溫性 - 25 °C 耐低溫
結構特點 膜片式中心閥
操作 電子
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理 盤式原理
ATEX 類型 G II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作壓力范圍 1,5 ... 10 bar
低 / 高環境溫度 -25 ... 50 °C
介質溫度范圍 -25 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
標準化電路接口 EN 175301-803:2006
防護等級 帶接口 IP65
反向極性保護 反極性保護
暫載率 100 %
接通時間型號 17 ms
關閉時間型號 24 ms
在多線路導線板上的組裝 PRS-導線板
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位四通換向閥, 系列 840-5728450620
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 4/2
結構特點 膜片式中心閥
外殼 聚甲醛
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803, C型
防護等級 IP65
接口尺寸 EN 175301-803, C型
類型 多芯插頭
額定流量Qn 200 l/min
壓縮空氣 接口 人口 6x1
壓縮空氣 接口 出口 6
工作電壓DC 24 V
操作 電子
結構特點 膜片式中心閥
操作 電子
先導 內部
密封原理 軟密封
工作壓力范圍 1,8 ... 10 bar
低 / 高環境溫度 -15 ... 50 °C
介質溫度范圍 -15 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 200 l/min
標準化電路接口 EN 175301-803, C型
防護等級 帶接口 IP65
反向極性保護 反極性保護
暫載率 100 %
接通時間型號 12 ms
關閉時間型號 12 ms
在多線路導線板上的組裝 PRS-導線板
電壓小于 50 V DC 則不帶保護觸點。
大工作壓力取決于環境溫度。以下數值適用：:- 15 °C ... 60 °C ： 1.5 bar ... 8 bar 可運行的工作壓力。:- 15 °C ... 40 °C ： 1.5 bar ... 10 bar 可運行的工作壓力。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006200
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 28 cm3
濾清器濾芯 可替換
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006221
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 25 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2600 l/min
壓縮空氣連接 G 3/8
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 28 cm3
濾清器濾芯 可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 7 : 7 : -
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007185
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
額定流量Qn 5100 l/min
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 49 cm3
濾清器濾芯 可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007208
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓關閉
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
透視玻璃 配有可視玻璃
鎖定式 鎖定式
外殼 聚酰胺
氣杯 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 3/8
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
額定流量Qn 5100 l/min
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 49 cm3
濾清器濾芯 可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007210
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
額定流量Qn 5100 l/min
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 49 cm3
濾清器濾芯 可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
安沃馳AVENTICS標準-噴霧潤滑器, 系列 AS3-LBS-R412007231
組成部分 標準-噴霧潤滑器
加油方式 運行時的半自動加油,手動加油
防護罩 帶有保護杯
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 8000 l/min
壓縮空氣連接 G 1/2
結構特點 油霧潤滑器, 可以組裝成塊
組成部分 標準-噴霧潤滑器
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 0,5 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
油霧器的集水杯容積 80 cm3
加油方式 運行時的半自動加油 手動加油
加油速度為每分鐘 1000 升 1-2 滴
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
只能使用帶舌簧觸點的ST6型傳感器進行電子水平監控，供貨范圍包括傳感器座。
傳感器不包括在供貨范圍內，傳感器安裝準備已就緒。
整個已設置的滴水量進入壓力系統
大工作壓力為 10 bar 時，可在運行時人工加注機油。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS二位三通截止閥，機械操作, 系列 AS2-BAV-R412006256
鎖定式 鎖定式
結構特點 提動閥
管狀端頭
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 提動閥
操作 機械式
封閉方式，封閉類型 鎖定式
操作元件 管狀端頭
密封原理 軟密封
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
顆粒大小 max. 25 μm
重量 0,206 kg
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
安裝墻壁的時候必須要有一個小的靜音器（請參見配件欄，比如 R412004817）。
適用于在 1、2、21、22 Ex 區內使用
安沃馳AVENTICS二位三通截止閥，機械操作, 系列 AS2-BAV-R412006257
鎖定式 鎖定式
結構特點 提動閥
管狀端頭
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
壓縮空氣 接口 人口 G 3/8
壓縮空氣 接口 出口 G 3/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 提動閥
操作 機械式
封閉方式，封閉類型 鎖定式
操作元件 管狀端頭
密封原理 軟密封
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
顆粒大小 max. 25 μm
重量 0,206 kg
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
安裝墻壁的時候必須要有一個小的靜音器（請參見配件欄，比如 R412004817）。
適用于在 1、2、21、22 Ex 區內使用
安沃馳AVENTICS二位三通截止閥，機械操作, 系列 AS2-BAV-R412006261
鎖定式 鎖定式
結構特點 提動閥
管狀端頭
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
壓縮空氣 接口 人口 G 3/8
壓縮空氣 接口 出口 G 3/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 提動閥
操作 機械式
封閉方式，封閉類型 鎖定式
操作元件 管狀端頭
密封原理 軟密封
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
顆粒大小 max. 25 μm
重量 0,206 kg
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
安裝墻壁的時候必須要有一個小的靜音器（請參見配件欄，比如 R412004817）。
適用于在 1、2、21、22 Ex 區內使用
安沃馳AVENTICS二位三通換向閥，電氣操作, 系列 AS2-SOV-R412006269
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
額定流量Qn 2000 l/min
壓縮空氣 接口 人口 G 3/8
壓縮空氣 接口 出口 G 3/8
工作電壓DC 24 V
結構特點 提動閥, 可以組裝成塊
組成部分 二位三通換向閥，電氣操作
額定流量 1-2 2000 l/min
額定流量 2-3 380 l/min
工作壓力范圍 See table
介質 壓縮空氣 中性氣體
介質溫度范圍 -10 ... 50 °C
低 / 高環境溫度 -10 ... 50 °C
密封原理 軟密封
顆粒大小 max. 25 μm
根據標準 DIN EN 61140 評定的保護等級（安全等級） 帶插頭 See table
重量 0,219 kg
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
ATEX可選： ATEX 標志取決于選擇的先導閥。
安裝墻壁的時候必須要有一個小的靜音器（請參見配件欄，比如 R412004817）。
安沃馳AVENTICS二位三通截止閥，機械操作, 系列 AS3-BAV-R412007261
鎖定式 鎖定式
結構特點 球閥
管狀端頭
外殼 聚酰胺
密封件材料 聚四氟乙烯
適合ATEX
Qn 1-2 11000 l/min
Qn 2-3 130 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 球閥
操作 機械式
封閉方式，封閉類型 鎖定式
操作元件 管狀端頭
密封原理 金屬密封
合格證書 適合ATEX
工作壓力范圍 0 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
顆粒大小 max. 25 μm
重量 0,446 kg
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS二位三通換向閥，電氣操作, 系列 AS3-SOV-R412007269
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
Qn 1-2 4500 l/min
Qn 2-3 3200 l/min
額定流量Qn 4500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
結構特點 提動閥, 可以組裝成塊
組成部分 二位三通換向閥，電氣操作
額定流量 4500 l/min
額定流量 1-2 4500 l/min
額定流量 2-3 3200 l/min
介質 壓縮空氣 中性氣體
介質溫度范圍 -10 ... 50 °C
低 / 高環境溫度 -10 ... 50 °C
密封原理 軟密封
顆粒大小 max. 25 μm
根據標準 DIN EN 61140 評定的保護等級（安全等級） 帶插頭 IP65
重量 0,459 kg
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
ATEX可選： ATEX 標志取決于選擇的先導閥。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS標準-噴霧潤滑器, 系列 NL4-LBS-0821301501
組成部分 標準-噴霧潤滑器
加油方式 手動加油
防護罩 帶有保護杯
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 6000 l/min
壓縮空氣連接 G 1/2
結構特點 油霧潤滑器, 可以組裝成塊
組成部分 標準-噴霧潤滑器
安裝位置 垂直
工作壓力范圍 0,5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
加油方式 手動加油
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
整個已設置的滴水量進入壓力系統
可在運行時人工加注機油
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，可在 "".
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS標準-噴霧潤滑器, 系列 NL4-LBS-0821301500
組成部分 標準-噴霧潤滑器
加油方式 手動加油
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 6000 l/min
壓縮空氣連接 G 1/2
結構特點 油霧潤滑器, 可以組裝成塊
組成部分 標準-噴霧潤滑器
安裝位置 垂直
工作壓力范圍 0,5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
加油方式 手動加油
加油速度為每分鐘 1000 升 1-2 滴
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
整個已設置的滴水量進入壓力系統
可在運行時人工加注機油
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
安沃馳AVENTICS過濾器, 系列 AS2-FLS-R412006002
組成部分 過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 5 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點 標準過濾器, 可以組裝成塊
組成部分 過濾器
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
過濾器的集水杯容積 28 cm3
濾清器濾芯 可替換
過濾器氣孔直徑 5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
安沃馳AVENTICS預過濾器, 系列 AS2-FLP-R412006019
組成部分 預過濾器
清除冷凝物 全自動，無壓打開
過濾器氣孔直徑 0.3 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 400 l/min
壓縮空氣連接 G 1/4
結構特點 預過濾器, 可以組裝成塊
組成部分 預過濾器
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
過濾器的集水杯容積 12 cm3
濾清器濾芯 可替換
過濾器氣孔直徑 0,3 μm
建議的初級過濾 5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 2 : - : 3
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006201
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 28 cm3
濾清器濾芯 可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
AVENTICS閥島R480747098
