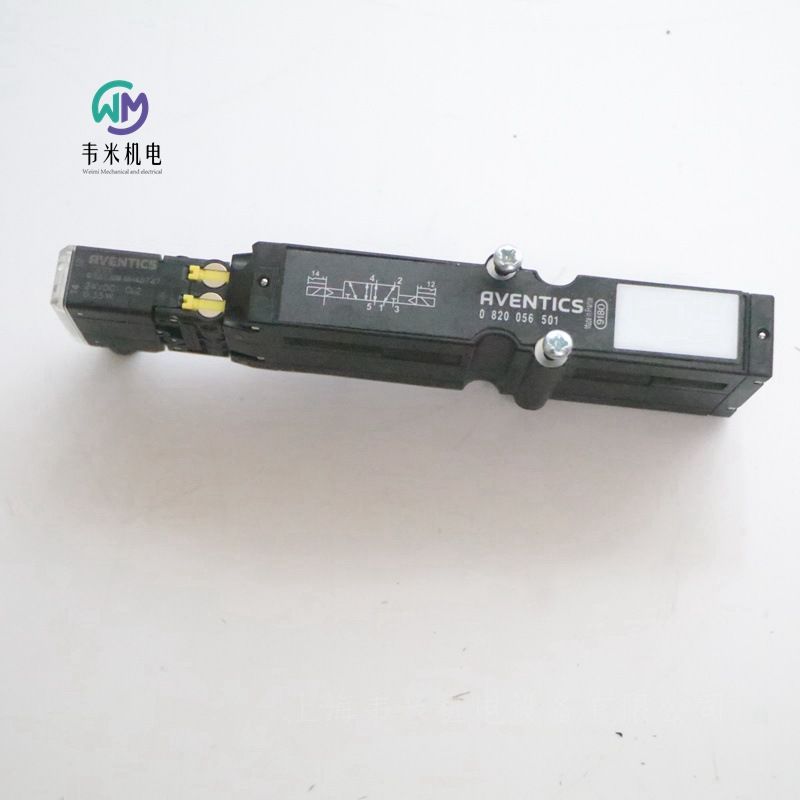

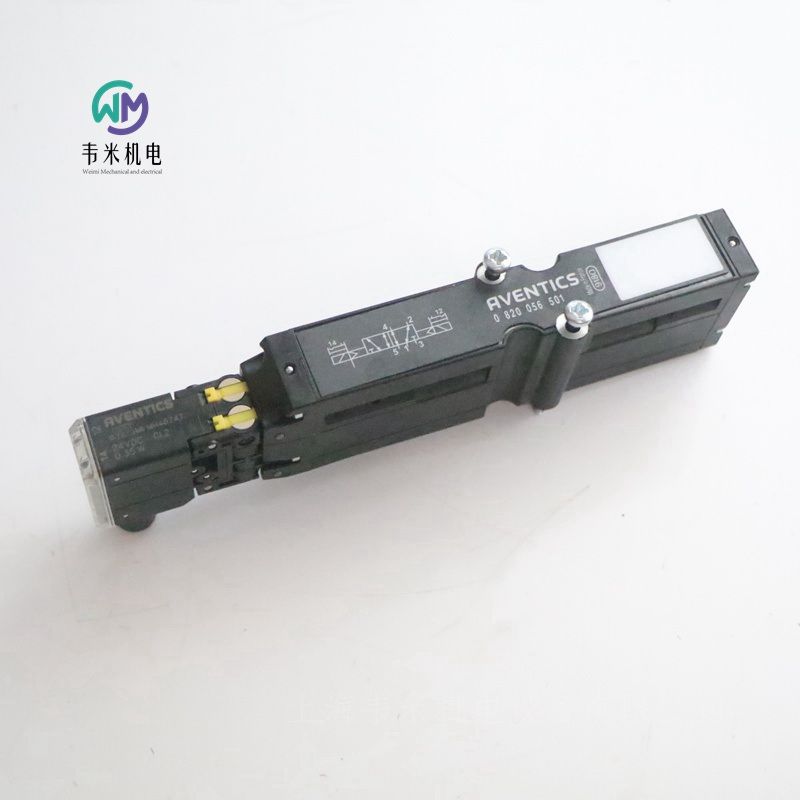

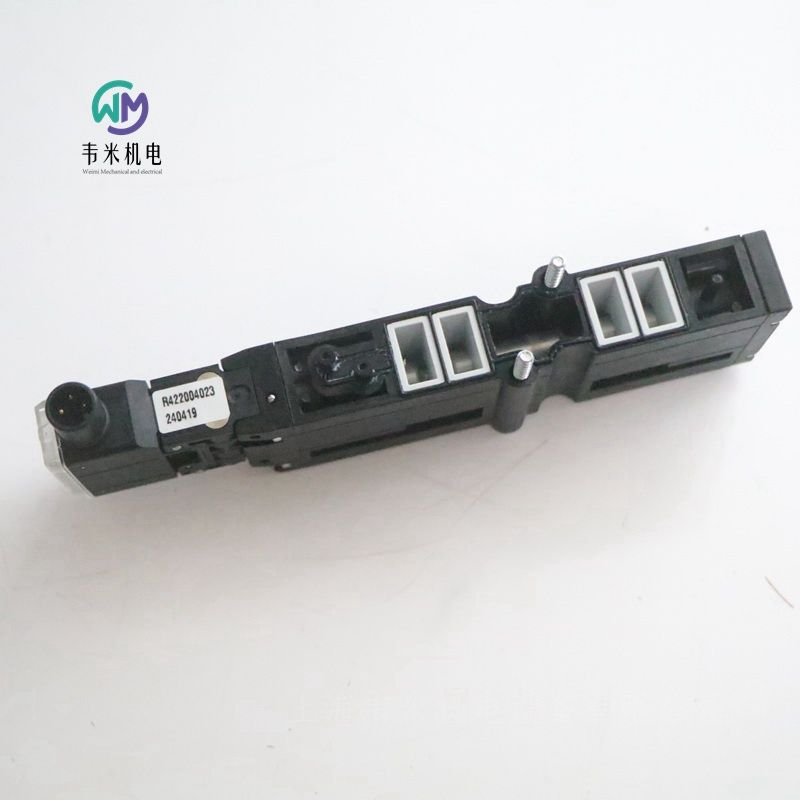

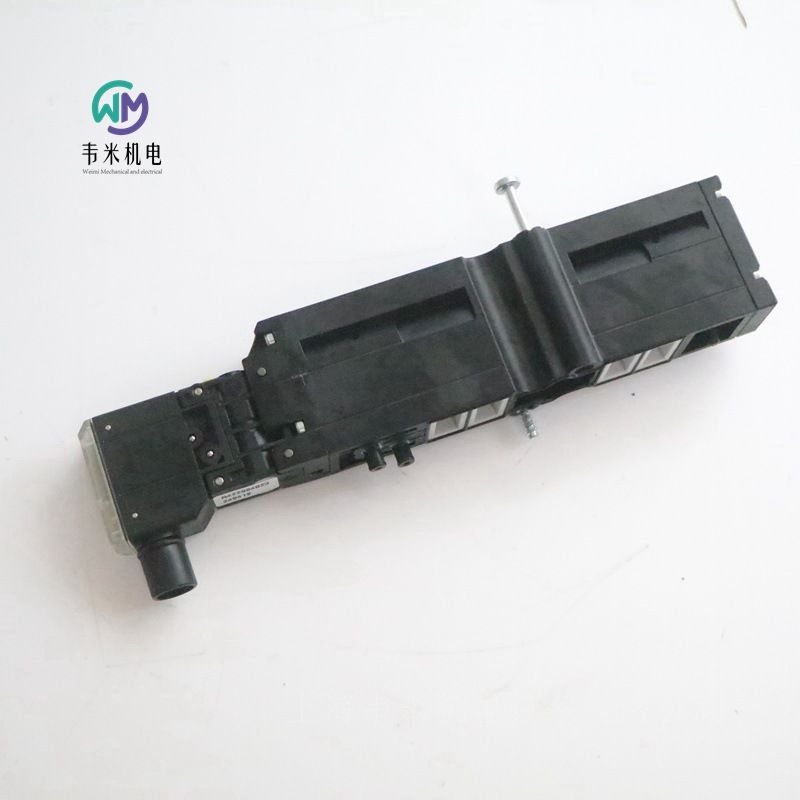

安沃馳AVENTICS二位五通換向閥, 系列 HF02-LG 0820056501
HF02-5/2DS-024DC
安沃馳 HF02-LG 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能，豐富了通用閥門系統產品種類，其流量高達 1400 l/min。
規格
操作電子
額定流量Qn1400 l/min
換向原理5/2
小運行壓力-0.9 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-15% / +20%
手動控制裝置鎖定式
密封原理軟密封
先導內部, 外部的
合格證書UR (Underwriters Laboratories)
預控閥的寬度16 mm
閥門結構形式滑閥，正重疊
連接類型底板連接
組合原理（閉鎖原理）單重底板原理
可以組裝成塊可以組裝成塊
控制壓力 小2.5 bar
大控制壓力10 bar
低環境溫度0 °C
高環境溫度50 °C
介質溫度 小值0 °C
介質溫度 大值50 °C
介質壓縮空氣
顆粒大小 max.5 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
模塊化設計， 多可包含 32 個閥門和 32 個線圈
高達 1400 l/min 的流量
每個線圈 0.35 W 的導閥
塑料底板減輕了重量
直接安裝在組合系統剖面上
Multipol 或現場總線連接實現較強的連接性
安沃馳AVENTICS氣動元件：
氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。
閥門和閥門系統：單閥、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥
壓縮空氣處理：保養單元和元件、氣源處理單元二聯件、氣源處理單元三聯件、冷凝水分離器、分氣塊、截止閥、過濾器、精密的過濾器、活性炭過濾器、噴霧潤滑器、油分離器、油霧器、精密油霧器、注油單元、注油閥、精密調壓閥、精密過濾器壓力調節閥、調壓閥、過濾器調壓閥、隔膜式干燥機、預過濾器、壓力表、氣杯、壓縮空氣容器、油脂和油、潤滑油、機油。
真空技術：噴射器、真空發生器、緊湊型真空發生器、真空氣夾爪、非接觸輸送系統、真空附件（真空在線過濾器、備用過濾器、真空蝶式過濾器、氣杯、適配器、角接頭、流量閥、彈簧推桿、靜音器、真空控制設備）、氣動夾爪。
傳感器：磁接近傳感器、位移測量傳感器、電子壓力傳感器、機械式壓力傳感器、流量監測器、氣動接近傳感器、電感式接近傳感器、速度/計時器、工件位置檢測裝置、傳感器安裝件（傳感器固定設備、傳感器夾持器）、電氣連接技術（圓形插頭、圓形插座連接器、閥連接器、配有接線盒的電纜線）。
連接技術：氣動連接技術、快插接頭、帶鎖緊螺母的螺紋連接件、塑料軟管、塑料管夾緊件、壓縮空氣導軌的T形卡件、軟管卡子用于紡織管、支撐套、軟管切割機、Y形連接，T形連接、X連接、直通接頭、彎頭、快速管接頭、旋翼連接、連接件附件（封閉螺紋和接頭、分氣塊和分氣塊條、密封）、靜音器，電氣連接技術、閥連接器（接線盒）、圓形插頭、多芯插頭、觸橋（橋式連接器、接觸橋，帶電纜線）。
AVENTICS安沃馳2x二位三通 換向閥, 系列 HF03-LG-0820055201
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
合格證書 UR (Underwriters Laboratories)
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 2,5 ... 10 bar
低 / 高環境溫度 0 ... 50 °C
介質溫度范圍 0 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
額定流量Qn 850 l/min
先導排氣 帶先導集中排氣
防護等級 帶接口 IP65
保護電路 Z-二極管
反向極性保護 反極性保護
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 16 ms
關閉時間型號 25 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力 1,3 Nm
重量 0,082 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024028
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
工作電壓 AC 110 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2,2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024990
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2,2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024504
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
工作電壓 AC 110 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2,2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 CD12-5725450220
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 4100 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 4100 l/min
壓縮空氣連接 符合 ISO 228-1 標準
先導排氣 帶定向先導排氣口的
反向極性保護 反極性保護
暫載率 100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
*提示：基礎閥門的工作壓力為 16 bar。與標準 CNOMO 先導相結合時工作壓力為 10 bar。
安沃馳AVENTICS二位五通換向閥, 系列 CD12-5725550220
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 4100 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
抗溫性 -25 °C 耐低溫
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 4100 l/min
壓縮空氣連接 符合 ISO 228-1 標準
先導排氣 帶定向先導排氣口的
標準化電路接口 EN 175301-803:2006
反向極性保護 反極性保護
暫載率 100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須低于環境和介質溫度15°C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
*提示：基礎閥門的工作壓力為 16 bar。與標準 CNOMO 先導相結合時工作壓力為 10 bar。
安沃馳AVENTICS二位五通換向閥, 系列 563 131-5631310100
鎖定式 不可鎖定
操作元件 單線圈
換向原理 5/2
結構特點 提動閥
手柄, 帶定位
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點 提動閥
操作 機械式
封閉方式，封閉類型 不可鎖定
操作元件 手柄, 帶定位
換向原理 5/2
密封原理 軟密封
額定流量Qn 1100 l/min
工作壓力范圍 0 ... 10 bar
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
重量 0,71 kg
安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL-0820038176
標準化 ISO 15407-1
尺寸 18 mm
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 450 l/min
壓縮空氣 接口 人口 VDMA 02底板
壓縮空氣 接口 出口 VDMA 02底板
工作電壓DC 24 V
結構特點 滑閥，正重疊
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 底板原理
連接類型 底板連接
標準 ISO 15407-1, 18 mm
標準化電路接口 ISO 15217
低 / 高環境溫度 0 ... 50 °C
介質溫度范圍 0 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 450 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL-0820038955
標準化 ISO 15407-1
尺寸 18 mm
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 450 l/min
壓縮空氣 接口 人口 VDMA 02底板
壓縮空氣 接口 出口 VDMA 02底板
結構特點 滑閥，正重疊
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 底板原理
連接類型 底板連接
標準 ISO 15407-1, 18 mm
標準化電路接口 ISO 15217
低 / 高環境溫度 0 ... 50 °C
介質溫度范圍 0 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 450 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 WV02-0820038105
復位型 帶彈簧復位/空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材
密封件材料 氫化-丙烯腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 500 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓 AC 110 V
工作電壓 AC 110 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 內部
密封原理 軟密封
低 / 高環境溫度 0 ... 50 °C
介質溫度范圍 0 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 500 l/min
標準化電路接口 ISO 15217
防護等級 帶接口 IP65
暫載率 100 %
在多線路導線板上的組裝 PRS-導線板
固定螺栓 M3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS無桿氣缸, RTC-BV系列-R480141459
引導 集成化導桿
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 25 mm
行程 600 mm
密封件材料 聚氨酯
壓縮空氣連接 G 1/8
工作壓力范圍 2 ... 8 bar
低 / 高環境溫度 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
確定活塞推力的壓力 6.3 bar
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
"螺紋深度： 活塞直徑 16–40 mm時為9 mm， 活塞直徑 50–63 mm時為12 mm "
螺紋深度：6 mm 在活塞- 16–25 mm處， 10 mm 在活塞- 32–50 mm處， 15 mm 在活塞- 63–80 mm處
其它尺寸不僅與長滑塊有關，還可以在 RTC-BV 的基本版本中找到。
1/4-20 UNC 接口沒有第二列
安沃馳AVENTICS無桿氣缸, RTC-BV系列-R480141457
引導 集成化導桿
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 25 mm
行程 400 mm
密封件材料 聚氨酯
壓縮空氣連接 G 1/8
工作壓力范圍 2 ... 8 bar
低 / 高環境溫度 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
確定活塞推力的壓力 6.3 bar
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
"螺紋深度： 活塞直徑 16–40 mm時為9 mm， 活塞直徑 50–63 mm時為12 mm "
螺紋深度：6 mm 在活塞- 16–25 mm處， 10 mm 在活塞- 32–50 mm處， 15 mm 在活塞- 63–80 mm處
其它尺寸不僅與長滑塊有關，還可以在 RTC-BV 的基本版本中找到。
1/4-20 UNC 接口沒有第二列
安沃馳AVENTICS二位三通換向閥, 系列 CD07-5710400100
操作元件 單面氣動操作,雙氣控
結構特點 滑閥，正重疊
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 1400 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
操作 氣動
結構特點 滑閥，正重疊
操作 氣動
密封原理 軟密封
流量值 1400 l/min
工作壓力范圍 -0.95 ... 10 bar
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
重量 0.4 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。
安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007186
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓關閉
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 1.5 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
額定流量Qn 5100 l/min
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 49 cm3
濾清器濾芯 可替換
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為 3 °C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820260002
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
額定流量Qn 800 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
操作 氣動
結構特點 滑閥，正重疊
操作 氣動
先導 外部的
密封原理 軟密封
流量值 800 l/min
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
在多線路導線板上的組裝 P-導線板
擰緊螺栓的小扭力 2 Nm
重量 0.097 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 CD07-5710500100
操作元件 單面氣動操作,雙氣控
結構特點 滑閥，正重疊
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 1200 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
操作 氣動
結構特點 滑閥，正重疊
操作 氣動
密封原理 軟密封
壓縮空氣連接 符合 ISO 228-1 標準
流量值 1200 l/min
工作壓力范圍 -0.95 ... 10 bar
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
在多線路導線板上的組裝 P-導線板 PRS-導線板
重量 0.5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位三通換向閥, 系列 CD12-5711100300
操作元件 單面氣動操作
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
額定流量Qn 4000 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
操作 氣動
結構特點 滑閥，正重疊
操作 氣動
密封原理 軟密封
流量值 4000 l/min
工作壓力范圍 -0.95 ... 16 bar
控制壓力 小/大 2 ... 10 bar
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
重量 0.71 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058126
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,氫化-腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1500 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1500 l/min
標準化電路接口 ISO 15217
防護等級 帶接口 IP65
暫載率 100 %
在多線路導線板上的組裝 P-導線板
擰緊螺栓的小扭力 2.5 Nm
備注 這僅是一個配置例子，實際供貨產品可能與圖片有所不同
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS截止閥-0821003075
結構形式 可旋緊
閥門結構形式 提動閥
外殼 黃銅
密封件材料 丙烯樹膠
Qn 2-1 340 l/min
壓縮空氣連接 G 1/8
壓縮空氣接口 2 G 1/8
壓縮空氣接口 2 型號 外螺紋
壓縮空氣接口型號 內螺紋
結構特點 提動閥
工作壓力范圍 2 ... 10 bar
低 / 高環境溫度 -20 ... 80 °C
介質溫度范圍 -20 ... 80 °C
介質 壓縮空氣
安沃馳AVENTICS精密調壓閥-3610507600
閥門結構形式 提動閥
按鈕
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點 提動閥
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
額定流量Qn 900 l/min
滯環 < 0.15 bar
調節行程 7.5 mm
重量 0.5 kg
安沃馳AVENTICSE/P壓力調節閥, 系列 ED05-R414002009
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點 提動閥
安裝位置 α = 0-90° β = 0-90°
合格證書 CE認證
大運行壓力 11 bar
低 / 高環境溫度 0 ... 70 °C
介質溫度范圍 0 ... 70 °C
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣連接 排氣 G 1/4
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 1000 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / +20%
滯環 < 0.06 bar
允許的脈動 5%
防護等級 IP65
重量 0.95 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-R414002008
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點 提動閥
安裝位置 α = 0-90° β = 0-90°
合格證書 CE認證
大運行壓力 11 bar
低 / 高環境溫度 0 ... 70 °C
介質溫度范圍 0 ... 70 °C
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣連接 排氣 G 1/4
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 1000 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / +20%
滯環 < 0.06 bar
允許的脈動 5%
防護等級 IP65
重量 0.95 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
安沃馳AVENTICSE/P壓力調節閥, 系列 ED02-R414002402
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點 提動閥
安裝位置 ±α = 0 ... 90° ±β = 0 ... 90°
合格證書 CE認證
低 / 高環境溫度 0 ... 50 °C
介質溫度范圍 0 ... 50 °C
壓縮空氣 接口 人口 G 1/8 1/8 NPT
壓縮空氣 接口 出口 G 1/8, 1/8 NPT
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 1 mg/m3
額定流量Qn 120 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / +20%
允許的脈動 5%
功率消耗 max. 300 mA
防護等級 IP65
重量 0.32 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS線圈, 系列 CO1-1824210235
線圈寬度 22 mm
外殼 熱塑性橡膠
標準化電路接口 EN 175301-803, B型
防護等級 IP65
芯數 3-針
類型 多芯插頭
工作電壓 AC 220 V
工作電壓 AC 230 V
工作電壓DC 110 V
標準化電路接口 EN 175301-803, B型
電路接口 多芯插頭, 3-針
低 / 高環境溫度 50 °C
防護等級 配有閥連接器/插頭 IP65
暫載率ED 100 %
重量 0.07 kg
安沃馳AVENTICS工業緩沖器, 系列 370-3702005000
固定螺紋 M42x3
可調節的
行程 50 mm
沖擊 鋼
低 / 高環境溫度 -10 ... 70 °C
介質溫度 -10 ... 70 °C
介質 機油
固定 鎖母
氣缸管子 鋼, 黑色氧化處理
活塞桿 鋼, 硬鉻酸鈍化
鎖母 鋼, 黑色氧化處理
固定環 鋼, 淬火的
安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811521100
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點 滑閥
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
控制壓力 小/大 3 ... 10 bar
低 / 高環境溫度 -15 ... 50 °C
介質溫度范圍 -15 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1100 l/min
流動電導系數C 4.3 l/(s*bar)
防護等級 帶接口 IP65
暫載率 100 %
接通時間型號 15 ms
關閉時間型號 38 ms
安裝螺釘 帶內六方
擰緊螺栓的小扭力 2 Nm
重量 0.3 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS閥島電磁閥0820056501
