AVENTICS電磁閥原裝正品5792500220，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

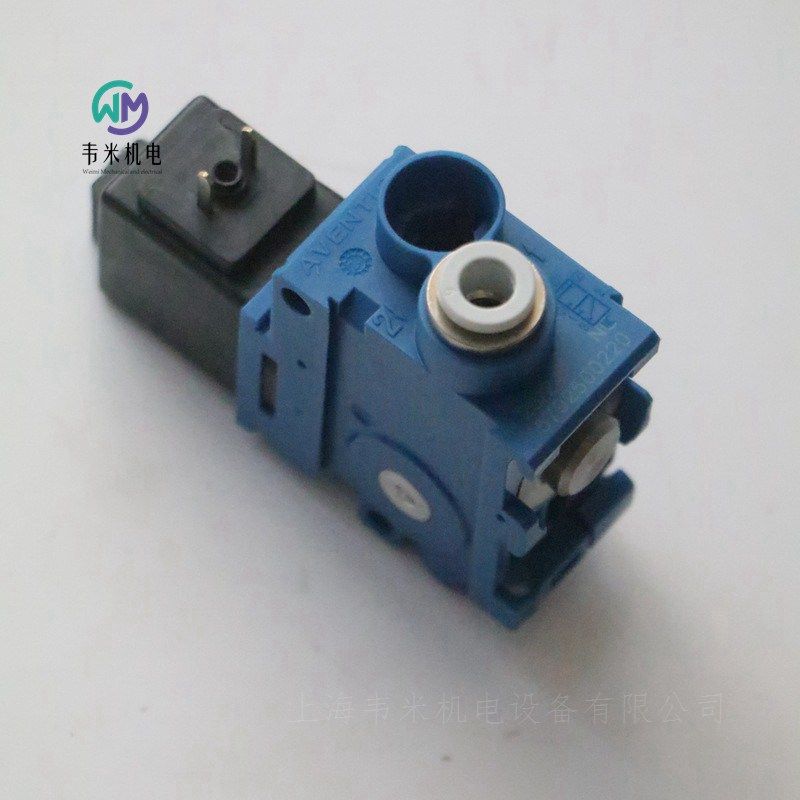

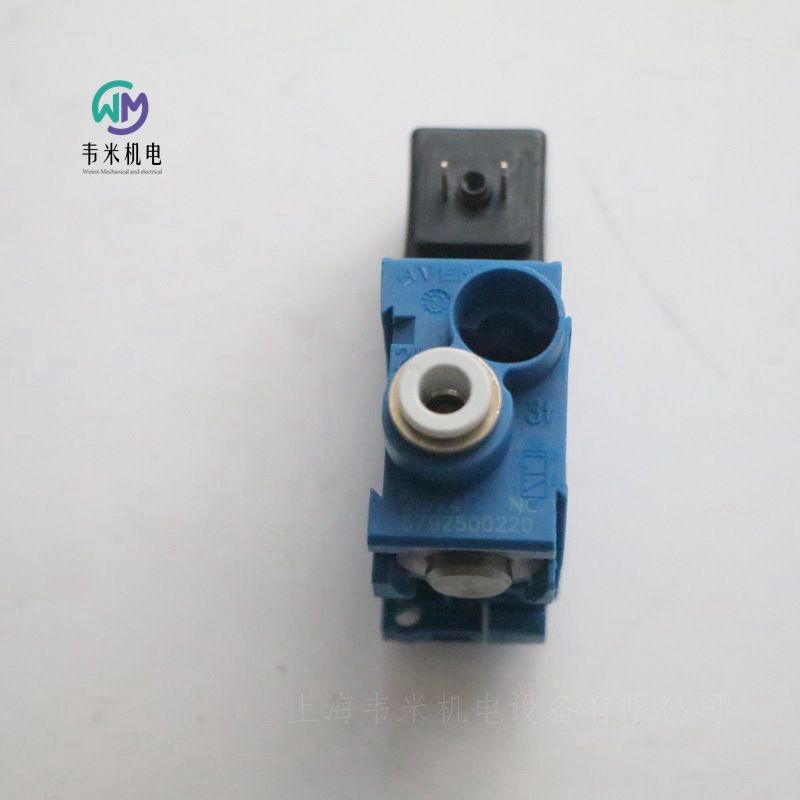

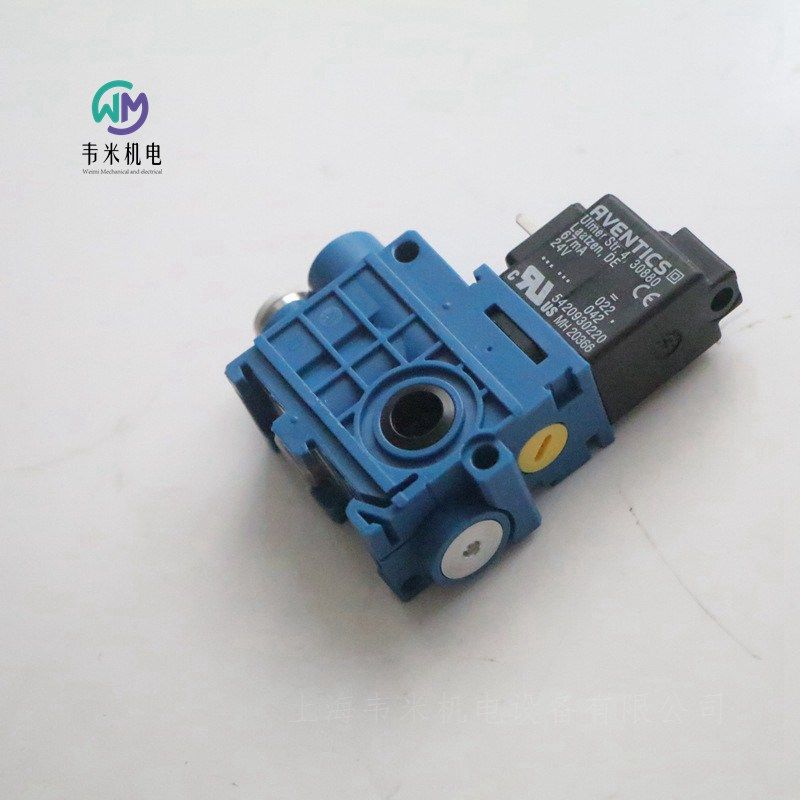

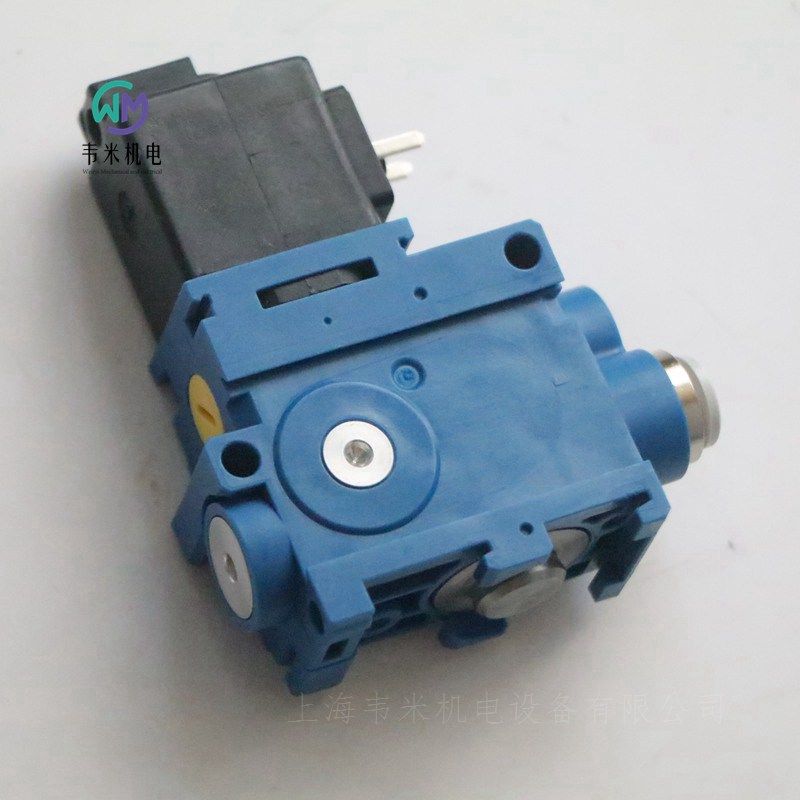

安沃馳AVENTICS二位三通換向閥, 系列 579 5792500220
產品描述
V579-3/2NC-DA06-024DC-04-RV4
特點
集成連接
提供單獨或模塊組裝
電壓范圍廣
適用于工業環境的系列
規格
操作電子
額定流量Qn520 l/min
換向原理3/2
結構NC
壓縮空氣 接口 出口Ø 6x1
小運行壓力2 bar
大運行壓力8 bar
工作電壓DC24 V
電壓偏差 DC-10% / +10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
閥門結構形式提動閥
連接類型管式連接
復位裝置帶彈簧復位
組合原理（閉鎖原理）終端閥門
可以組裝成塊可以組裝成塊
低環境溫度-15 °C
高環境溫度50 °C
介質溫度小值-15 °C
介質溫度大值50 °C
介質壓縮空氣
顆粒大小 max.5 µm

安沃馳AVENTICS氣動元件：
氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。

閥門和閥門系統：單閥、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥

壓縮空氣處理：保養單元和元件、氣源處理單元二聯件、氣源處理單元三聯件、冷凝水分離器、分氣塊、截止閥、過濾器、精密的過濾器、活性炭過濾器、噴霧潤滑器、油分離器、油霧器、精密油霧器、注油單元、注油閥、精密調壓閥、精密過濾器壓力調節閥、調壓閥、過濾器調壓閥、隔膜式干燥機、預過濾器、壓力表、氣杯、壓縮空氣容器、油脂和油、潤滑油、機油。

真空技術：噴射器、真空發生器、緊湊型真空發生器、真空氣夾爪、非接觸輸送系統、真空附件（真空在線過濾器、備用過濾器、真空蝶式過濾器、氣杯、適配器、角接頭、流量閥、彈簧推桿、靜音器、真空控制設備）、氣動夾爪。

傳感器：磁接近傳感器、位移測量傳感器、電子壓力傳感器、機械式壓力傳感器、流量監測器、氣動接近傳感器、電感式接近傳感器、速度/計時器、工件位置檢測裝置、傳感器安裝件（傳感器固定設備、傳感器夾持器）、電氣連接技術（圓形插頭、圓形插座連接器、閥連接器、配有接線盒的電纜線）。

連接技術：氣動連接技術、快插接頭、帶鎖緊螺母的螺紋連接件、塑料軟管、塑料管夾緊件、壓縮空氣導軌的T形卡件、軟管卡子用于紡織管、支撐套、軟管切割機、Y形連接，T形連接、X連接、直通接頭、彎頭、快速管接頭、旋翼連接、連接件附件（封閉螺紋和接頭、分氣塊和分氣塊條、密封）、靜音器，電氣連接技術、閥連接器（接線盒）、圓形插頭、多芯插頭、觸橋（橋式連接器、接觸橋，帶電纜線）。

安沃馳AVENTICS二位五通換向閥, 系列 579-5791900620
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 600 l/min
壓縮空氣 接口 出口  8x1
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
先導  內部
密封原理  軟密封
工作壓力范圍  2 ... 8 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  600 l/min
防護等級 帶接口  IP65
反向極性保護  反極性保護
暫載率  100 %
接通時間型號  27 ms
關閉時間型號  28 ms
重量  0,133 kg
環境溫度高達 40 °C 條件下，高壓力為 10 bar 。
電壓小于 50 V DC 則不帶保護觸點。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141330
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90° β = 0-90°
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 °C
介質溫度范圍  0 ... 70 °C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / +20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時

AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141510
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90° β = 0-90°
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 °C
介質溫度范圍  0 ... 70 °C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / +20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141520
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90° β = 0-90°
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 °C
介質溫度范圍  0 ... 70 °C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / +20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141530
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90° β = 0-90°
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 °C
介質溫度范圍  0 ... 70 °C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / +20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  1,1 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許 的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS壓力調節閥, 系列 ED02-R414002400
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點  提動閥
安裝位置  ±α = 0 ... 90° ±β = 0 ... 90°
合格證書  CE認證
低 / 高環境溫度  0 ... 50 °C
介質溫度范圍  0 ... 50 °C
壓縮空氣 接口 人口  G 1/8 1/8 NPT
壓縮空氣 接口 出口  G 1/8, 1/8 NPT
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  1 mg/m3
額定流量Qn  120 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / +20%
允許的脈動  5%
功率消耗 max.  300 mA
防護等級  IP65
重量  0,32 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



AVENTICS安沃馳E/P壓力調節閥, 系列 ED02-R414002403
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點  提動閥
安裝位置  ±α = 0 ... 90° ±β = 0 ... 90°
合格證書  CE認證
大運行壓力  See table
低 / 高環境溫度  0 ... 50 °C
介質溫度范圍  0 ... 50 °C
壓縮空氣 接口 人口  G 1/8 1/8 NPT
壓縮空氣 接口 出口  G 1/8, 1/8 NPT
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  1 mg/m3
額定流量Qn  120 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / +20%
允許的脈動  5%
功率消耗 max.  300 mA
防護等級  IP65
重量  0,32 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS精密的過濾器, 系列 AS3-FLC-R412007065
組成部分 精密的過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 0.01 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 700 l/min
壓縮空氣連接 G 1/2
結構特點  精密的過濾器, 可以組裝成塊
組成部分  精密的過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 °C
介質溫度范圍  -10 ... 50 °C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,01 μm
污染指示  集成式
建議的初級過濾  0,3 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  1 : - : 2
壓力必須至少低于環境和介質溫度15 °C，并且允許的高溫度為3°C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS調壓閥, 系列 AS3-RGS-R412007108
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4300 l/min
壓縮空氣連接 G 3/8
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 °C
介質溫度范圍  -10 ... 50 °C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
封閉方式，封閉類型  用于掛鎖
壓力輸送  單的
操作  機械式
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )


安沃馳AVENTICS二位三通換向閥，氣動操作, 系列 AS3-SOV-R412007263
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
Qn 1-2 4500 l/min
Qn 2-3 3200 l/min
額定流量Qn 4500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
密封原理  軟密封
合格證書  適合ATEX
工作壓力范圍  0 ... 16 bar
控制壓力 小/大  2,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 °C
介質溫度范圍  -10 ... 50 °C
介質  壓縮空氣 中性氣體
重量  0,459 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS加油閥, 系列 AS3-SSV-R412007275
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
密封原理  軟密封
合格證書  適合ATEX
工作壓力范圍  2,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 °C
介質溫度范圍  -10 ... 50 °C
介質  壓縮空氣 中性氣體
顆粒大小 max.  40 μm
重量  0,43 kg
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
氣動設備中的壓力緩慢形成，這就是說，在供給壓力突然消失之后，或者在緊急關機之后重新啟動設備時，可以避免氣壓驟升或驟降。因此，氣缸不會發生突然性的、危險性的運動。
不得將加注閥或加注單元安裝至敞開的裝置前（例如噴嘴、空氣壓縮機、空氣門等等），因為此可阻擋部件的連接。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS注油閥，氣動操作, 系列 NL4-SSV-0821300936
結構特點 提動閥
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4000 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
密封原理  軟密封
合格證書  適合ATEX
工作壓力范圍  0 ... 16 bar
控制壓力 小/大  2,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 °C
介質溫度范圍  -10 ... 60 °C
介質  壓縮空氣 中性氣體
顆粒大小 max.  5 μm
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
氣動設備中的壓力緩慢形成，這就是說，在供給壓力突然消失之后，或者在緊急關機之后重新啟動設備時，可以避免氣壓驟升或驟降。因此，氣缸不會發生突然性的、危險性的運動。
不得將加注閥或加注單元安裝至敞開的裝置前（例如噴嘴、空氣壓縮機、空氣門等等），因為此可阻擋部件的連接。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006109
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2200 l/min
壓縮空氣連接 G 1/4
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  See table
低 / 高環境溫度  -10 ... 50 °C
介質溫度范圍  -10 ... 50 °C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
封閉方式，封閉類型  用于掛鎖
壓力輸送  單的
操作  機械式
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )


安沃馳AVENTICS二位三通換向閥, 系列 579-5791620220
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 600 l/min
壓縮空氣 接口 出口  8x1
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
先導  外部的
密封原理  軟密封
工作壓力范圍  0,5 ... 8 bar
控制壓力 小/大  2 ... 8 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  600 l/min
防護等級 帶接口  IP65
反向極性保護  反極性保護
暫載率  100 %
接通時間型號  18 ms
關閉時間型號  16 ms
重量  0,093 kg
環境溫度高達 40 °C 條件下，高壓力為 10 bar 。
電壓小于 50 V DC 則不帶保護觸點。
控制壓力必須至少與操作壓力持平。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 579-5791800620
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 520 l/min
壓縮空氣 接口 出口 6x1
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
先導  內部
密封原理  軟密封
工作壓力范圍  2 ... 8 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  520 l/min
防護等級 帶接口  IP65
反向極性保護  反極性保護
暫載率  100 %
接通時間型號  27 ms
關閉時間型號  28 ms
重量  0,133 kg
環境溫度高達 40 °C 條件下，高壓力為 10 bar 。
電壓小于 50 V DC 則不帶保護觸點。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 579-5792500220
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 520 l/min
壓縮空氣 接口 出口  6x1
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
先導  內部
密封原理  軟密封
工作壓力范圍  2 ... 8 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  520 l/min
防護等級 帶接口  IP65
反向極性保護  反極性保護
暫載率  100 %
接通時間型號  18 ms
關閉時間型號  16 ms
重量  0,093 kg
環境溫度高達 40 °C 條件下，高壓力為 10 bar 。
電壓小于 50 V DC 則不帶保護觸點。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸1-5811110100
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 1400 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1400 l/min
流動電導系數C  5,2 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  12 ms
關閉時間型號  28 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,23 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811490650
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  28 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811491650
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  28 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811520000
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  15 ms
關閉時間型號  38 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,3 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811590650
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  28 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812110300
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  15 ms
關閉時間型號  46 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  4 Nm
重量  0,34 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812171650
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  17 ms
關閉時間型號  40 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  3,5 Nm
重量  0,56 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812220300
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  1,5 ... 10 bar
低 / 高環境溫度  -15 ... 50 °C
介質溫度范圍  -15 ... 50 °C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  12 ms
關閉時間型號  12 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  4 Nm
重量  0,42 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS電磁閥原裝正品5792500220
