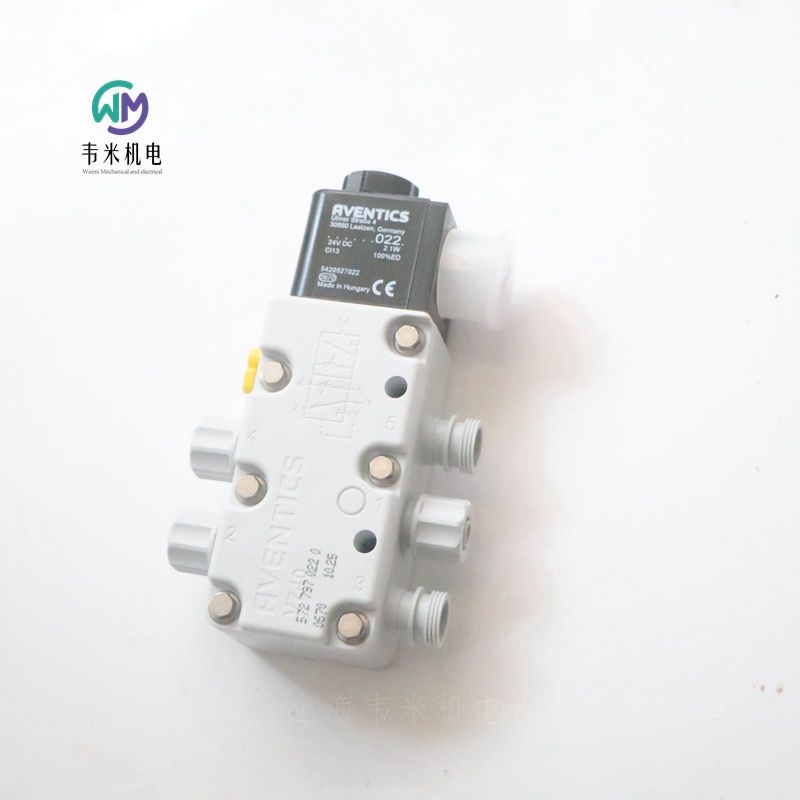

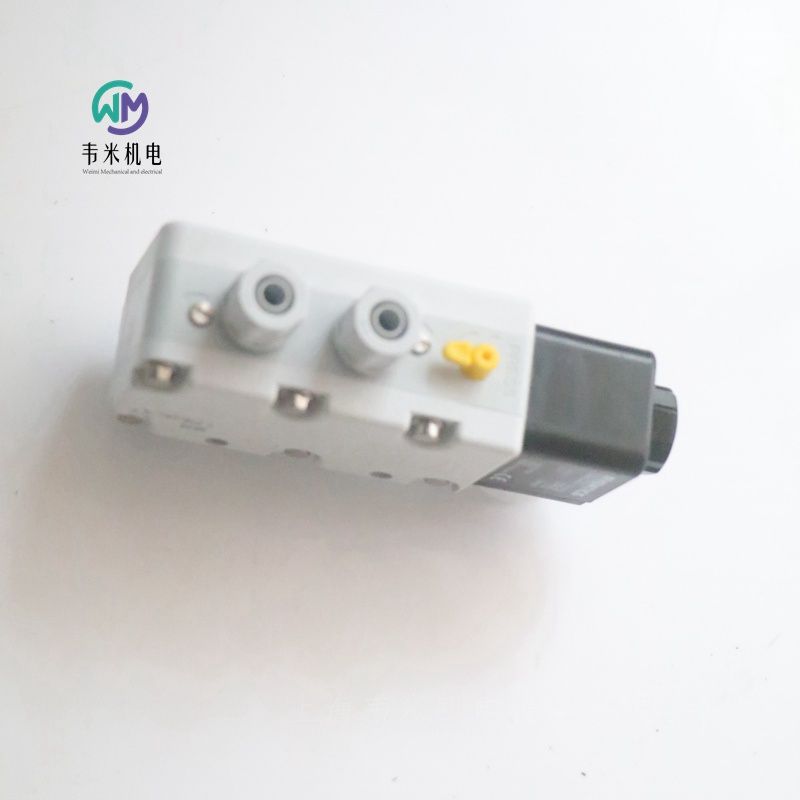

AVENTICS二位五通電磁閥5727970220，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！
安沃馳AVENTICS氣動元件：
氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。
閥門和閥門系統：單閥、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥
壓縮空氣處理：保養單元和元件、氣源處理單元二聯件、氣源處理單元三聯件、冷凝水分離器、分氣塊、截止閥、過濾器、精密的過濾器、活性炭過濾器、噴霧潤滑器、油分離器、油霧器、精密油霧器、注油單元、注油閥、精密調壓閥、精密過濾器壓力調節閥、調壓閥、過濾器調壓閥、隔膜式干燥機、預過濾器、壓力表、氣杯、壓縮空氣容器、油脂和油、潤滑油、機油。
真空技術：噴射器、真空發生器、緊湊型真空發生器、真空氣夾爪、非接觸輸送系統、真空附件（真空在線過濾器、備用過濾器、真空蝶式過濾器、氣杯、適配器、角接頭、流量閥、彈簧推桿、靜音器、真空控制設備）、氣動夾爪。
傳感器：磁接近傳感器、位移測量傳感器、電子壓力傳感器、機械式壓力傳感器、流量監測器、氣動接近傳感器、電感式接近傳感器、速度/計時器、工件位置檢測裝置、傳感器安裝件（傳感器固定設備、傳感器夾持器）、電氣連接技術（圓形插頭、圓形插座連接器、閥連接器、配有接線盒的電纜線）。
連接技術：氣動連接技術、快插接頭、帶鎖緊螺母的螺紋連接件、塑料軟管、塑料管夾緊件、壓縮空氣導軌的T形卡件、軟管卡子用于紡織管、支撐套、軟管切割機、Y形連接，T形連接、X連接、直通接頭、彎頭、快速管接頭、旋翼連接、連接件附件（封閉螺紋和接頭、分氣塊和分氣塊條、密封）、靜音器，電氣連接技術、閥連接器（接線盒）、圓形插頭、多芯插頭、觸橋（橋式連接器、接觸橋，帶電纜線）。
安沃馳AVENTICS二位五通換向閥, 系列 740-5727405302
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 膜片式中心閥
外殼 聚酰胺,聚甲醛
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 700 l/min
壓縮空氣 接口 人口 8x1
壓縮空氣 接口 出口 8x1
操作 電子
抗溫性 -25 °C 耐低溫
結構特點 膜片式中心閥
操作 電子
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理 盤式原理
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -25 ... 50 °C
介質溫度范圍 -25 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn See table
標準化電路接口 EN 175301-803:2006
防護等級 帶接口 IP65
反向極性保護 反極性保護
兼容性目錄 See table
暫載率 100 %
接通時間型號 17 ms
關閉時間型號 24 ms
在多線路導線板上的組裝 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 740-5727410220
操作元件 雙線圈
換向原理 5/2
結構特點 膜片式中心閥
外殼 聚甲醛
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 700 l/min
壓縮空氣 接口 人口 8x1
壓縮空氣 接口 出口 8x1
工作電壓DC 24 V
操作 電子
結構特點 膜片式中心閥
操作 電子
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 盤式原理 單重底板原理
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -15 ... 50 °C
介質溫度范圍 -15 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
標準化電路接口 EN 175301-803:2006
防護等級 帶接口 IP65
反向極性保護 反極性保護
暫載率 100 %
接通時間型號 40 ms
在多線路導線板上的組裝 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 740-5727450220
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 膜片式中心閥
外殼 聚酰胺,聚甲醛
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 950 l/min
壓縮空氣 接口 人口 10x1
壓縮空氣 接口 出口 10x1
工作電壓DC 24 V
操作 電子
抗溫性 -25 °C 耐低溫
結構特點 膜片式中心閥
操作 電子
先導 內部
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理 盤式原理
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -25 ... 50 °C
介質溫度范圍 -25 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
標準化電路接口 EN 175301-803:2006
防護等級 帶接口 IP65
反向極性保護 反極性保護
暫載率 100 %
接通時間型號 17 ms
關閉時間型號 24 ms
在多線路導線板上的組裝 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS微型氣缸, 系列 MNI-0822333504
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
活塞桿螺紋 M8
標準化 ISO 6432
行程 80 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準 ISO 6432
壓縮空氣連接 內螺紋
工作壓力范圍 1 ... 10 bar
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 °C ... 50 °C.
磁性傳感器必需的緊固零件
安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302400
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
壓力輸送 單的
操作 機械式
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊�。請單獨訂購（參見附件）。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
建議的初級過濾 5 μm
安沃馳AVENTICS調壓閥, 系列 NL2-RGS-...-DS - 0821302409
操作 機械式
組成部分 調壓閥帶連續供氣
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥帶連續供氣
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
壓力輸送 兩側
操作 機械式
重量 0.325 kg
建議的初級過濾 5 μm
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用.
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊�。請單獨訂購（參見附件）。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302441
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 3/8
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
壓力輸送 單的
操作 機械式
建議的初級過濾 5 μm
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊�。請單獨訂購（參見附件）。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302404
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
壓力輸送 單的
操作 機械式
建議的初級過濾 5 μm
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊Ｕ垎为氂嗁彛▍⒁姼郊�
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302405
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
壓力輸送 單的
操作 機械式
建議的初級過濾 5 μm
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊Ｕ垎为氂嗁彛▍⒁姼郊�。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 NL2-RGS-...-DS-0821302411
操作 機械式
組成部分 調壓閥帶連續供氣
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥帶連續供氣
安裝位置 任意
合格證書 適合ATEX
工作壓力范圍 0.5 ... 16 bar
低 / 高環境溫度 -10 ... 60 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
壓力輸送 兩側
操作 機械式
重量 0.325 kg
建議的初級過濾 5 μm
壓力露點必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
適用于在 1、2、21、22 Ex 區內使用.
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS緊湊型氣缸, 系列 KPZ-0822393206
活塞連桿改裝 可選連續的活塞桿（空心）
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 32 mm
活塞桿螺紋 M10x1,25
標準化 NFE 49004
行程 40 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
ATEX 中可選
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
抗溫性 可選耐熱的
標準 NFE 49004
合格證書 ATEX 中可選
壓縮空氣連接 內螺紋
低 / 高環境溫度 -20 ... 80 °C
介質溫度范圍 -20 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 °C ... 50 °C.
耐熱型號防塵圈和密封的材料（環境溫度范圍：-10 °C ... 120 °C）為氟橡膠。
更多選項可在網上配置器生成。
LW*/SW* 需要六角扳手
安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006102
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2200 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊�。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006105
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2200 l/min
壓縮空氣連接 G 1/4
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊�。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS2-RGS-R412006116
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2700 l/min
壓縮空氣連接 G 3/8
組成部分 調壓閥
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 單的
操作 機械式
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開�？筛鶕蛻魬昧硇信鋫涿芊馊�。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS調壓閥, 系列 AS2-RGS-...-DS-R412006133
操作 機械式
組成部分 調壓閥帶連續供氣
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 2700 l/min
壓縮空氣連接 G 3/8
組成部分 調壓閥帶連續供氣
安裝位置 任意
合格證書 適合ATEX
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
調節器型號 隔膜式調壓閥 可以組裝成塊
調整功能 帶二次排氣
封閉方式，封閉類型 用于掛鎖
壓力輸送 兩側
操作 機械式
重量 0.248 kg
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用.
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
安沃馳AVENTICS換向閥（或）-0821000002
結構特點 提動閥
邏輯功能 換向閥（或）
外殼 鋁材
密封件材料 丙烯樹膠
額定流量Qn 640 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
結構特點 提動閥
密封原理 軟密封
邏輯功能 換向閥（或）
工作壓力范圍 1 ... 10 bar
低 / 高環境溫度 0 ... 80 °C
介質溫度范圍 0 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141310
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點 提動閥
安裝位置 α = 0-90° β = 0-90°
合格證書 CE認證
大運行壓力 11 bar
低 / 高環境溫度 0 ... 70 °C
介質溫度范圍 0 ... 70 °C
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣連接 排氣 G 1/4
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 1000 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / +20%
滯環 < 0.06 bar
允許的脈動 5%
防護等級 IP65
重量 1.1 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
安沃馳AVENTICS過濾器, 系列 AS5-FLS-R412009002
組成部分 過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 5 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 7800 l/min
壓縮空氣連接 G 3/4
結構特點 標準過濾器, 可以組裝成塊
組成部分 過濾器
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 1.5 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
過濾器的集水杯容積 87 cm3
濾清器濾芯 可替換
過濾器氣孔直徑 5 μm
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級 6 : 7 : -
安沃馳AVENTICS過濾器-調壓閥, 系列 AS5-FRE-R412009206
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
透視玻璃 配有可視玻璃
鎖定式 鎖定式
外殼 聚酰胺
氣杯 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 14000 l/min
壓縮空氣連接 G 3/4
結構特點 一個整體的, 可以組裝成塊
組成部分 過濾器-調壓閥
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 1.5 ... 16 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣 中性氣體
額定流量Qn 14000 l/min
調節器型號 隔膜式調壓閥
調整功能 帶二次排氣
壓力輸送 單的
過濾器的集水杯容積 87 cm3
濾清器濾芯 可替換
大值. 自通風耗用量 1.5 l/min
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180°的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級
安沃馳AVENTICS截止閥-0821003076
結構形式 可旋緊
閥門結構形式 提動閥
外殼 黃銅
密封件材料 丙烯樹膠
Qn 2-1 680 l/min
壓縮空氣連接 G 1/4
壓縮空氣接口 2 G 1/4
壓縮空氣接口 2 型號 外螺紋
壓縮空氣接口型號 內螺紋
結構特點 提動閥
工作壓力范圍 2 ... 10 bar
低 / 高環境溫度 -20 ... 80 °C
介質溫度范圍 -20 ... 80 °C
介質 壓縮空氣
安沃馳AVENTICS節流閥系列 CC01-0821200005
外殼 鋁材
密封件材料 丙烯樹膠
Qn 1-2 550 l/min
壓縮空氣連接 G 1/4
壓縮空氣接口 2 G 1/4
壓縮空氣接口 2 型號 內螺紋
壓縮空氣接口型號 內螺紋
工作壓力范圍 0.5 ... 10 bar
低 / 高環境溫度 0 ... 80 °C
介質溫度范圍 0 ... 80 °C
介質 壓縮空氣
安沃馳AVENTICS二位五通換向閥, 系列 CD04-5710301100
操作元件 雙氣控
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
操作 氣動
結構特點 滑閥，正重疊
操作 氣動
密封原理 軟密封
壓縮空氣連接 符合 ISO 228-1 標準
流量值 900 l/min
工作壓力范圍 -0.95 ... 10 bar
控制壓力 小/大 2 ... 10 bar
低 / 高環境溫度 -15 ... 65 °C
介質溫度范圍 -15 ... 65 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
在多線路導線板上的組裝 P-導線板
重量 0.3 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS微型氣缸, 系列 MNI-0822333506
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
活塞桿螺紋 M8
標準化 ISO 6432
行程 125 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準 ISO 6432
壓縮空氣連接 內螺紋
工作壓力范圍 1 ... 10 bar
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 不銹鋼
活塞桿 不銹鋼
活塞 黃銅, 鋁材
前端蓋板 鋁材, 陽極氧化處理
后蓋 鋁材, 陽極氧化處理
密封 丙烯樹膠 聚氨酯
鎖緊環螺母 鋼, 鍍鋅
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允 的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
磁性傳感器必需的緊固零件
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 °C ... 50 °C.
安沃馳AVENTICS微型氣缸, 系列 MNI-0822334509
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 25 mm
活塞桿螺紋 M10x1,25
標準化 ISO 6432
行程 250 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準 ISO 6432
壓縮空氣連接 內螺紋
工作壓力范圍 1 ... 10 bar
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 不銹鋼
活塞桿 不銹鋼
活塞 黃銅, 鋁材
前端蓋板 鋁材, 陽極氧化處理
后蓋 鋁材, 陽極氧化處理
密封 丙烯樹膠 聚氨酯
鎖緊環螺母 鋼, 鍍鋅
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
磁性傳感器必需的緊固零件
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 °C ... 50 °C.
安沃馳AVENTICS型材氣缸符合 ISO 15552 標準，PRA系列-0822121002
實用原則 雙作用式
緩沖 氣動
可調節的
磁性銷釘 帶磁性活塞
活塞直徑 40 mm
活塞桿螺紋 M12x1,25
標準化 ISO 15552
行程 50 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
ATEX 中可選
壓縮空氣連接 G 1/4
壓縮空氣接口型號 內螺紋
標準 ISO 15552
合格證書 ATEX 中可選
壓縮空氣連接 內螺紋
工作壓力范圍 1.5 ... 10 bar
低 / 高環境溫度 -20 ... 80 °C
介質溫度范圍 -20 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
前端蓋板 鋁材-壓鑄件
后蓋 鋁材-壓鑄件
密封 聚氨酯
用于活塞桿的特殊螺母 鋼, 鍍鋅
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 °C ... 50 °C.
安沃馳AVENTICS旋轉緊湊模塊, 系列 RCM-SH-R412000388
可調節旋轉角度 max. 180 °
可調節旋轉角度 min. 0 °
尺寸 RCM-12
結構特點 帶齒條的雙活塞
緩沖 液壓
設置已確定
磁性銷釘 帶磁性活塞
活塞直徑 12 mm
外殼 鋁材
密封件材料 丙烯樹膠
壓縮空氣連接 M5
低 / 高環境溫度 5 ... 60 °C
介質溫度范圍 5 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
空氣流通 帶有氣控復位
緩沖 液壓 設置已確定
理論力矩 6 bar
外殼 鋁材, 陽極氧化處理
蓋板 鋁材, 鋁陽極氧化處理，發黑
底板 鋁材, 鋁陽極氧化處理，發黑
密封 丙烯樹膠
軸 鋼, 淬火的
旋轉法蘭 鋼, 淬火的
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS旋轉緊湊模塊, 系列 RCM-SE-R412000364
可調節旋轉角度 max. 180 °
可調節旋轉角度 min. 0 °
尺寸 RCM-16
結構特點 帶齒條的雙活塞
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 16 mm
外殼 鋁材
密封件材料 丙烯樹膠
壓縮空氣連接 M5
工作壓力范圍 2 ... 8 bar
低 / 高環境溫度 5 ... 60 °C
介質溫度范圍 5 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
緩沖 彈性
理論力矩 6 bar
外殼 鋁材, 陽極氧化處理
蓋板 鋁材, 鋁陽極氧化處理，發黑
底板 鋁材, 鋁陽極氧化處理，發黑
密封 丙烯樹膠
軸 鋼, 淬火的
旋轉法蘭 鋼, 淬火的
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010661
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 50 mm
活塞桿螺紋 M8
行程 10 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010647
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 32 mm
活塞桿螺紋 M6
行程 50 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力露點必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010668
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 50 mm
活塞桿螺紋 M8
行程 80 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010624
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
活塞桿螺紋 M5
行程 25 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010664
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 50 mm
活塞桿螺紋 M8
行程 25 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 °C
介質溫度范圍 -25 ... 80 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
AVENTICS二位五通電磁閥5727970220
