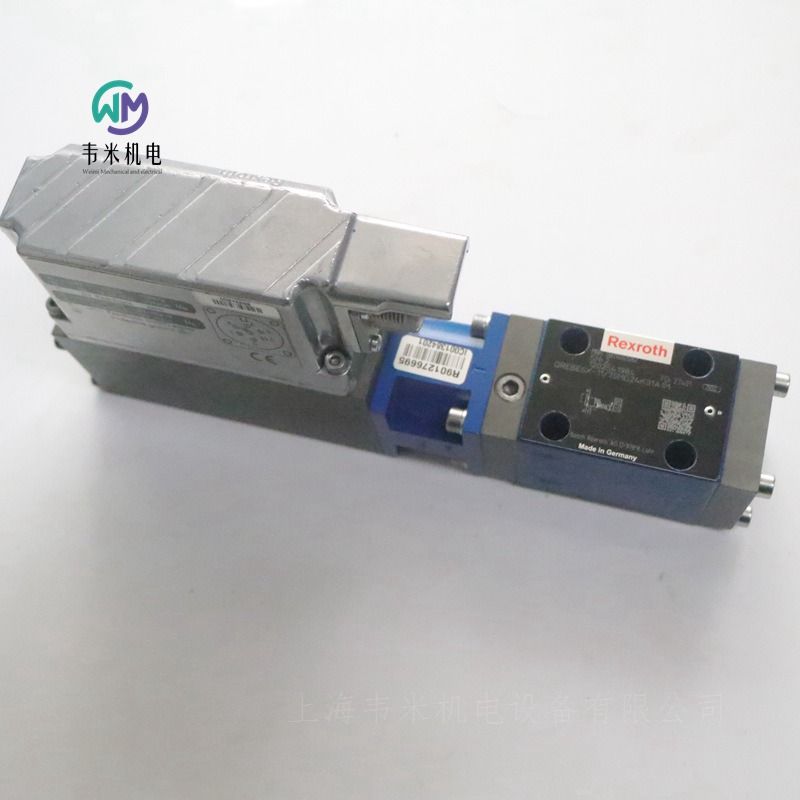

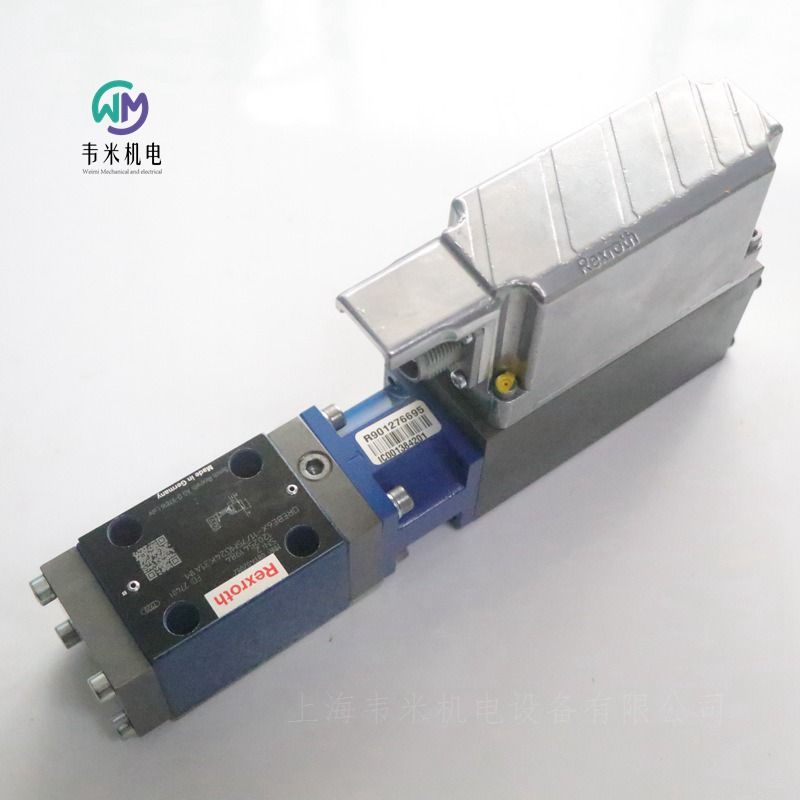

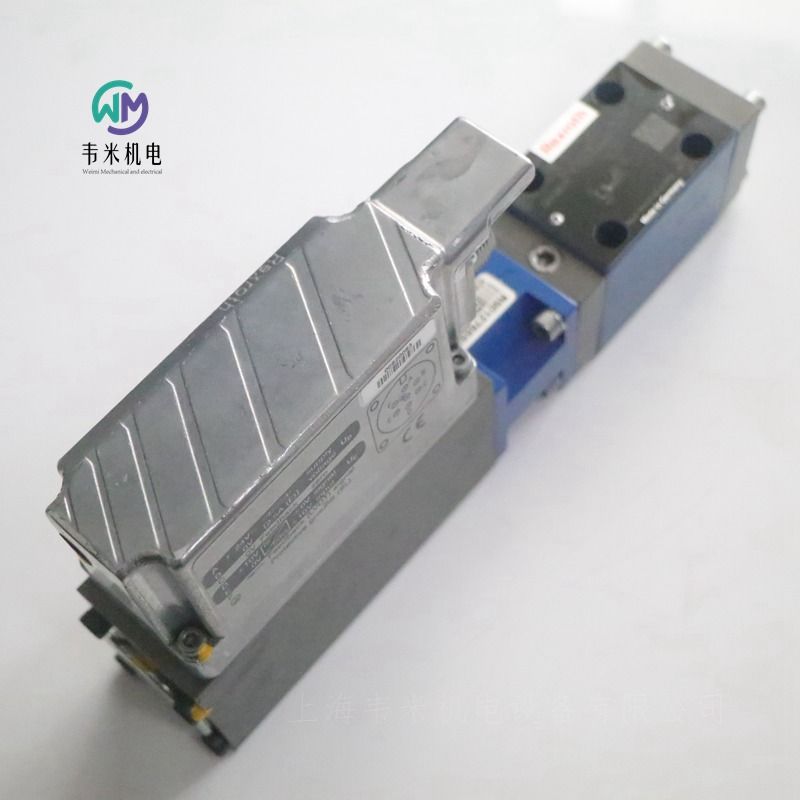

REXROTH比例減壓閥DREBE6X-11/75MG24K31A1M，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！
  力士樂REXROTH減壓閥DREBE6X-1X/75MG24K31A1M

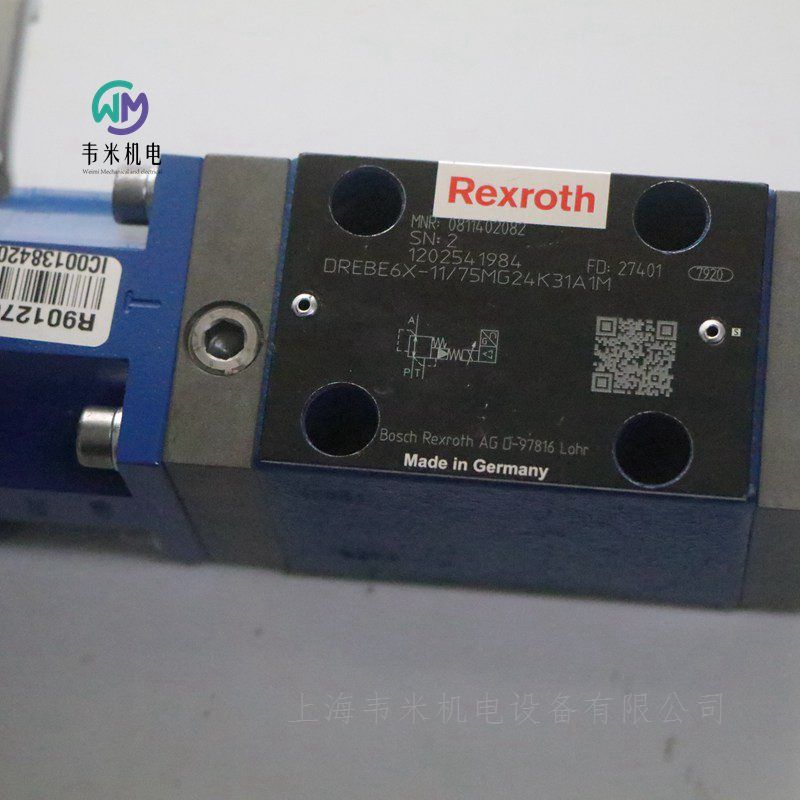

0811402082 DREBE6X-11/75MG24K31A1M
公稱尺寸 6, P → A, 通過集成電子元件實現電氣控制, 24 VDC
液壓  閥門  壓力閥  比例減壓閥  減壓閥
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
先導式
連接圖    ISO 4401-03-02-0-05
產品系列    DREBE
工作壓力. [bar]    315.0
體積流量 [l/min]    40.0
活塞符號    P → A
連接類型    底板安裝
標稱尺寸    6
驅動類型    通過集成電子元件實現電氣控制
連接數    3
開關位置數    2
電源電壓    24 VDC
電插頭    7 芯設備插頭 (6 + PE)
電氣連接說明    設備插頭 7 針 (6 + PE) 符合 EN 175201-804
連接    模擬，額定值 0 … 10 V
液壓油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.66

力士樂REXROTH先導式比例減壓閥，內置有電子控制單元(OBE)和位置反饋器
型號DREBE6X
通徑(NG)6
設備系列1X
工作壓力P315 bar,T 250 bar
體積流量40 l/min
特征
-具有位置反饋功能和內置式電子控制單元的先導閥，用于降低負載上的系統壓力(控制油僅在內部)
-三通型式(P-A/A一T)，Pmin一PT
-可通過銜鐵相對于壓縮彈簧的位置進行調節
-位置可調，小滯后量<1%，執行時間短，參見技術參數
-即使當電子控制單元損壞時，也能程度地實現過壓保護(線圈電流Ⅰ>Imax)
-用于閥板安裝，安裝孔符合ISO 4401-03-02-O-O5，安裝板根據產品目錄RC45053(單獨訂購)
-線纜插座根據DIN 43563-AM6，參見產品目錄RD o80o8(單獨訂購)
-適用于內置式電子控制單元
CE，EMV規范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能滿足
U=24 Vnom
電氣連接6P+PE
控制信號
標準型0...+10 V(A1)
變型4...20 mA (F1)
出廠時已校準閥特性曲線
概述
DREBE6X型比例減壓閥為先導型式，主級為三通構造。通過Р將流量經過調節的控制油供應給先導閥(DBV-先導級)。
通過帶有內置式電子控制單元的位置可調式比例電磁鐵進行控制。使用這些閥可以根據設定值連續調節、降低A(負載)中的壓力。
基本原理
通過電子控制單元確定某個設定值，對A中的系統壓力進行調節。電子控制單元根據設定值，以克服彈簧力的方式控制電磁鐵的位置。比例電磁鐵根據彈簧特性曲線進行準確定位。通過流量調節閥,從Р將流量小于0.6 l/min的液壓油供應給先導級。
將先導壓力與A中的負載壓力(外加彈簧力)進行比較和調節。彈簧使得T中的PAmin=P。
提供程度的過壓保護
如果電子控制單元中出現故障，并且因此失控而超過了線圈電流(1ax），則主要由彈簧力來實現過壓保護。
常規參數
結構型式
先導級  座閥
主級  滑閥
控制  具有位置調節功能的比例電磁閥，OBE
安裝方式  板式連接，NG6安裝孔 (ISO 4401-03-02-0-05)
安裝位置  任意
環境溫度范圍  -20...+50℃
重量  3.3kg
抗振強度，試驗條件  25g，三維隨機振動試驗(24小時)
液壓參數(使用HLP46的測定值，⑧油=40°C士5°C)
液壓油  符合DIN 51524...535標準的液壓油，可根據需要使用其它介質
粘度范圍
推薦值  20...100mm²/s
允許值  10...800mm²/s
液壓油溫度范圍  -20...+70℃
液壓油的允許污染程度清潔度等級根據ISO 4406 (c)  等級18/16/13 1
A中的調節壓力(當Qmin= 1 Vmin  75  175  310bar
A中的小壓力 0(相對)或者T中的壓力bar
Р中的小入口壓力bar  pp=PA+=
工作壓力接口P:315bar
壓力接口T:250bar(B封閉)
控制油流量  0,6l/min大約(可調)
流量  40l/min
靜態/動態參數滯后量  ≤1%調節壓力
加工公差  ≤士5%調節壓力
執行時間
100%信號變化  50ms
10%信號變化  20ms
溫度波動  <1%當AT= 40℃
電氣參數，集成于閥中的電子控制單元
相對通電持續率  100% ED
防護等級  lP65，根據DIN 40050和IEC14434/5
連接  線纜插座6P+PE,DIN 43563
電源電壓  24 V一nom
端子A:  21 V=/40 V=
端子B:0V  波度2V=
功耗  電磁鐵45 mm =40 VA
外部保險絲  2,5 AF
輸入端，“標準"型A1  差分放大器，R =100 kS
端子D : Ue  0...+10 v
端子E∶  0V
輸入端，類型“mA信號”F1  負載,Rh=200Q
端子D:ID-E  4...20 mA
端子E:lD-E  電流回路Id-e反饋
對應于0V的差分輸入電壓   D→B  E→B  18V
測試信號，類型“標準”A1  LVDT
端子F:UTest  0...+10 V
端子C:  基準電壓0V
輸入端，類型“mA信號”F1  外部負載200...50o上的LVDT信號4...20 mA
端子F∶IF-c 4...20 mA輸出
端子C∶lF-c 電流回路lf-c反饋
推薦使用的電纜 參見插頭針腳配置小于20 m 7 x0,75 mm²小于40 m 7 x 1 mm²
德國力士樂REXROTH比例減壓閥訂貨號和型號：
0811402080 DREBE6X-1X/175MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
0811402083 DREBE6X-1X/175MG24K31F1M
0811402300 DREBE6X-1X/310MG24K0B5M
R901084277 DREBE6X-10/75MG24K31F1M

力士樂REXROTH減壓閥 DREBE6X-1X/310MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
公稱尺寸 6, P → A, 通過集成電子元件實現電氣控制, 24 VDC
液壓  閥門  壓力閥  比例減壓閥  減壓閥 DREBE6X-1X/310MG24K31A1M
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
先導
連接圖    ISO 4401-03-02-0-05
產品系列    DREBE
工作壓力. [bar]    315.0
體積流量 [l/min]    40.0
活塞符號    P → A
連接類型    底板安裝
標稱尺寸    6
驅動類型    通過集成電子元件實現電氣控制
連接數    3
開關位置數    2
電源電壓    24 VDC
電插頭    7 芯設備插頭 (6 + PE)
電氣連接說明    設備插頭 7 針 (6 + PE) 符合 EN 175201-804
連接    模擬，額定值 0 … 10 V
液壓油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.66

力士樂REXROTH比例減壓閥0811402080
減壓閥 DREBE6X-1X/175MG24K31A1M
0811402080 DREBE6X-11/175MG24K31A1M
公稱尺寸 6, , P → A, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。可靠地將壓力降至指令值信號。
滑閥
由伺服電動機控制的
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    DREBE
工作壓力[bar]    315
流量[l/min]    40
滑閥符號    P→A
連接類型    底板安裝
大小    6.
驅動類型    帶車載電子設備的電氣
端口數    3.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    模擬，命令值0…10 V
符合性說明    CE–根據EMC指令2014/30/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.68

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。
力士樂REXROTH比例閥R900954071
液壓比例方向閥 4WRAE6E30-2X/G24K31/A1V
R900954071 4WRAE6E30-23/G24K31/A1V
公稱尺寸 6, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRA.6,10
工作壓力[bar]    315
流量[l/min]    42
滑閥符號    符號E
連接類型    底板安裝
標稱流量[l/min]    26
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士樂REXROTH比例閥R900762072
液壓比例方向閥 4WRAE6W30-2X/G24K31/F1V
R900762072 4WRAE6W30-23/G24K31/F1V
公稱尺寸 6, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    4WRA.6,10
工作壓力[bar]    315
流量[l/min]    42
滑閥符號    符號W
連接類型    底板安裝
標稱流量[l/min]    26
大小    6.
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
無線連接    模擬，指令值4…20mA
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士樂REXROTH帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRE
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 80 l/min
帶電氣位置反饋和外部電子元件的直動式比例方向閥
調整體積流量的方向和大小
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
型號 4WRE...-2X/...
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）與彈簧座（5 和 6）的控制閥芯 (2)
帶對中螺紋的線圈（7 和 8）
位置傳感器 (9)
線圈（7 和 8）斷電后，位于彈簧座（5 和 6）之間的壓縮彈簧（3 和 4）可將控制閥芯 (2) 置于中心位置
可通過控制比例電磁鐵（例如，線圈“b”(8)）直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流量特性的節流橫截面，
進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (8)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
功能：
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
重要注意事項：
PG 裝配 (11) 不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！
帶兩個閥芯位置的閥門：（型號 4WRE…A...）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”(7)。它配有保護塞 (10) 來代替第二個比例電磁鐵。
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號示例：
4WRE6V16-22/G24K4/V
4→4 個主油口
WRE→帶電氣位置反饋的比例方向閥
6→通徑6（通徑10）
V→技能符號（E; E1-; V; V1-; W; W1-; EA; WA）
16→額定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       額定流量 NG10（25 l/min，50 l/min，75 l/min）
22→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K4→連接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型號  4WRE
規格  6
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … +70°C
存儲溫度范圍  -20 … +80°C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作壓力  315bar
大工作壓力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
額定流量  4l/min  8l/min  16l/min  32l/min
液壓油  HL、HLP
液壓油溫度范圍  -20 … +80°C（+40 … +50℃）
粘度范圍  20 … 380mm²/s（30 … 46mm²/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級
等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 0.1%
反向死區  ≤ 0.05%
響應靈敏度  ≤ 0.05%
更改下列項時的零位漂移
液壓油溫度  ≤ 0.15%/10 K
工作壓力  ≤ 0.1%/100 bar
電氣
規格  6
電壓類型  直流電壓
大電流消耗
（放大器）  2A
（放大器（脈沖電流））  3A
電磁線圈電阻
20 °C 時的低溫值  2.65Ω
大高溫值  4.05Ω
啟動時間 100%
高線圈溫度  150°C
防護等級符合 DIN EN 60529  IP65（如果使用的是適合且正確安裝的連接插頭。）
電源  24V
電源電壓范圍  19,4 … 35V
德國力士樂REXROTH比例閥物料號和型號：
R900968149 4WRE6E1-08-2X/G24K4/V
R900968149 4WRE6E1-08-22/G24K4/V
R900954092 4WRE6E16-2X/G24K4/V
R900954094 4WRE6E1-32-2X/G24K4/V
R900941264 4WRE6W08-2X/G24K4/V
R900944121 4WRE6W16-2X/G24K4/V
R900933480 4WRE6W32-2X/G24K4/V
R900965434 4WRE6WA16-2X/G24K4/V
R901032028 4WRE6V08-22/G24K4/V-822
R901036556 4WRE6V16-22/G24K4/V-822

力士樂REXROTH三位四通定向高響應控制閥，直接操作，帶集成控制電子設備（OBE）
4WRSE系列
尺寸6和10
3X系列
工作壓力315巴
流量180升/分鐘
特性
–帶集成控制電子設備（OBE）的直接操作定向高響應控制閥，用于控制流量的方向和大小
–適用于位置和速度控制
–由控制電磁閥驅動
–電氣位置反饋
–高響應靈敏度和低滯后
–集成控制電子設備（OBE），接口為±10 V或4…20 mA
–對于子板安裝：
將符合DIN 24340結構A和ISO 4401的模板移植到數據表RE 45052和RE 45054（單獨訂購）
功能、部分
這些4/3方向高響應閥是夾層板設計的直接操作部件。它們由控制電磁閥驅動。電磁閥由集成控制電子設備（OBE）控制。
結構：
該閥門主要由以下部分組成：
–帶連接面的外殼
–帶壓縮彈簧的控制滑閥
–電磁閥
–位置傳感器
–集成控制電子設備（OBE）
–可通過第9頁的蓋子進行零點調整
功能說明：
–當電磁閥斷電時，控制滑閥由壓縮彈簧保持在中心位置
–通過控制電磁閥通電直接操作控制滑閥
例如，控制電磁閥“b”
•控制滑閥按電氣輸入信號的比例向左推
•從P打開連接→ a和b→ T通過具有線性流動特性的孔狀橫截面
–電磁閥斷電
控制滑閥通過壓縮彈簧返回到中心位置
在斷電狀態下，控制滑閥由電磁閥的回位彈簧保持在機械中心位置。帶有滑閥符號“V”和“Q”，這與液壓中心位置不對應！
當電動閥控制回路關閉時，控制滑閥位于液壓中心位置。
技術數據（對于這些參數之外的應用，請咨詢我們！）
一般
尺寸  6通徑  10通徑
重量  3.0kg  7.3kg
安裝方向可選，推薦水平方向
環境溫度范圍  –20…+50°C
儲存溫度范圍  –20…+80°C
液壓（用HLP46測量，ϑ油=40°C±5°C，p=100 bar）
工作壓力端口P、A、B 高達315bar  高達315bar
端口T  高達315bar  高達315bar
允許流量  80l/min   180l/min
液壓油符合DIN 51524的礦物油（HL、HLP）和磷酸酯（HFD-R），如有需要，可提供其他液壓油
液壓油溫度范圍  –20…+80°C
粘度范圍  20…380mm2/s，推薦30…46mm2/s
液壓油的允許污染程度-符合ISO 4406（c）18/16/13級的清潔度等級
滯后率  ≤0.05%
反轉范圍  ≤0.03%
響應靈敏度  ≤0.03%
零點平衡  ≤1%
零點漂移隨尺寸變化：6通徑  10通徑
液壓油溫度  <0.1%/10 K  <0.1%/10 K
工作壓力  <0.5%/100巴  <0.3%/100巴
電氣
工作電壓標稱值（限值） 24VDC（19.4…35）
電流消耗
尺寸6  2A脈沖負載：4 A
尺寸10 2.8A脈沖負載：4A
接口“A1”
指令值信號  ±10V Ri>50kΩ
實際值信號±10V  Imax=2mA
界面“F1”
指令值信號  4…20mA Re>100Ω
實際值信號  4…20mA 負載電阻500Ω
占空比  100%
線圈溫度  高達150°C
符合EN 60529 IP 65的閥門保護類型，電纜插座正確安裝并鎖定
配件，單獨購買
電纜插座（塑料版）
符合DIN EN 175201-804標準
單獨訂購，
材料編號R900021267
電纜插座（金屬版）
符合DIN EN 175201-804標準
單獨訂購，
材料編號R900223890
德國力士樂REXROTH比例閥訂貨號和型號
R900958253 4WRSE6V04-3X/G24K0/A1V-614
R900558830 4WRSE6V10-3X/G24K0/A1V
R900579447 4WRSE6V35-3X/G24K0/A1V
R900909078 4WRSE6V1-10-3X/G24K0/A1V
R900906155 4WRSE6V1-20-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
R900913973 4WRSE6Q00-3X/G24K0/A1V-587
R900940352 4WRSE10R80-32/G24K0/A1V
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900579140 4WRSE10V1-50-3X/G24K0/A1V
R900579141 4WRSE10E1-50-3X/G24K0/A1V
R900950465 4WRSE10Q00-32/G24K0/A1V-657
R900726698 4WRSE10V80-3X/G24K0/F1V
R900922997 4WRSE10V1-25-3X/G24K0/A1V
R900916871 4WRSE10Q2-80-32/G24K0/A1V
R900919744 4WRSE10VC80-3X/G24K0/A1V
R900930729 4WRSE10R5-80-3X/G24K0/A1V
R900556812 4WRSE10V1-80-3X/G24K0/A1V
R900775890 4WRSE10V80-3X/G24K0/A1V-429
R900775889 4WRSE10V50-3X/G24K0/A1V-429
R900961308 4WRSE10R5-00-3X/G24K0/A1V-664

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式高頻響方向閥
4WRDE
規格 10 … 27
組件系列 6X
大工作壓力 350 bar
大流量 1000 l/min
額定流量 25 … 500 l/min
-響應靈敏度高，滯后小
高質量-伺服閥性能先導控制閥控制閥芯和套筒
靈活-適用于非常的動態應用中的位置、速率、力量和壓力控制
可靠-經過驗證且堅固耐用的設計
4WRDE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的三級先導式方向控制閥。
設置
閥的基本構成是：
4WS2EM6-2X 型號二級助力模式先導控制閥
包括殼體和主級控制閥芯的主級
帶主級感應式位置傳感器的集成電子元件
功能
在集成電子元件 (OBE) 中，主級控制閥芯的控制值將與位置理論值進行比較。在存在差值（控制偏差）的情況下，先導控制閥的一級將被控制（干力矩馬達和噴嘴擋板系統）。這樣，可以實現噴嘴擋板系統的擋板的偏斜。擋板距離先導油流經的兩個控制噴嘴其中一個的距離將減少，而距離另一個噴嘴的距離將增加。通過連接孔，與控制信號類似，產生的流量差導致控制閥芯在先導控制閥（第二級）中偏斜。先導控制閥釋放的流量使主級（第三級）控制閥芯偏斜，直至其實際位置值與控制值相符。控制閥芯的行程通過控制值的比例進行控制。
閥門特點
閥門的出廠設置為震蕩默認設置，恒定頻率為 400 Hz。
電源電壓故障
應用先導油壓后，主級控制閥芯將移動至未定義的終端位置。這一連接中產生的加速力可能導致機械損壞。
如果使用方向疊加閥（請參閱訂貨代碼），則在斷電情況下主級的兩個先導油腔將短路。
對于符號 E、E1-、W6 和 W8，主級閥芯將使用彈簧對中中心位置。
對于符號 V 和 V1，主級閥芯將使用彈簧操作的偏移位置（P-B 和 A-T）（公差范圍為控制閥芯行程的 1% ... 11%）
注意：
零電位更改和/或顫振電流振幅可能導致系統損壞，故只能由的人員執行。
先導控制閥只能由力士樂員工進行維護。有一種例外情況，即根據附件列表更換過濾器和密封件。在裝配過程中，必須確保密封件已正確固定且保護塞已擰緊。保護塞的緊固扭矩為 30 Nm。
型號“Y”
外部先導油供油，外部先導油回油
在本型號中，先導油由單獨的先導油路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“PY”
內部先導油供油，外部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。
型號“PT”
內部先導油供油，內部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。
型號“XT”
外部先導油供油，內部先導油回油
在本型號中，先導油由單獨的先導油路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在進油聯中，必須關閉油口 Y。
德國力士樂REXROTH電液比例閥物料號和型號：
R900970576 4WRDE10V1-100L-5X/6L24K9/MR
R901469206 4WRDE10V1-100L-60/MXY/24A5
R900970066 4WRDE10V25L-5X/6L24K9/M
R901586722 4WRDE10V25L-6X/MXY/24A5
R900717903 4WRDE10V100P-5X/6L24K9/M
R901482415 4WRDE10V100P-6X/MXY/24A5
R900959726 4WRDE10V25L-5X/6L24K9/MR-202
R901515021 4WRDE10VN25L-6X/MXY/24A5
R901545433 4WRDE10V100L-6X/MPY/24A5
R900959509 4WRDE10V50P-5X/6L15K9/M-280
R901486260 4WRDE10V50L-6X/MXY/24A5-280
R900957525 4WRDE16V125L-5X/6L24K9/WG152MR
R901555688 4WRDE16V150L-6X/MXYWG/24A5
R900959564 4WRDE16V125L-5X/6L24K9/M-202
R900971284 4WRDE16V125L-5X/6L24TK9/M
R901454653 4WRDE16VN150L-6X/MXY/24A5
R900957581 4WRDE16V200L-5X/6L24K9/MR
R901435604 4WRDE16V-220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R900556016 4WRDE16V125-5X/6L24Z4/MR-202
R901478223 4WRDE16V150L-6X/MXY/24A5
R900906719 4WRDE16V200-5X/6L24Z4/MR-202
R901570485 4WRDE16VN220L-6X/MXY/24A5
R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280
R901561651 4WRDE16E220L-6X/MXYWG/24A5-280
R901142198 4WRDE16E200L-5X/6L24K9/M-280
R901480450 4WRDE16E220L-6X/MXY/24A5-280
R901479865 4WRDE16V1-220L-6X/VXY/24F1
R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR
R901535483 4WRDE16V150L-6X/MXTWG/24A5
R901454650 4WRDE16V1-220L-60/MXY/24A5
R900961105 4WRDE16E125L-52/6L24K9/MR
R900748327 4WRDE16V125L-5X/6L24K9/M-280
R901547078 4WRDE16V150L-6X/MXY/24A5-280
R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280
R901562032 4WRDE25E220L-6X/MXYWG/24A5-280
R901520296 4WRDE25V1-350L-6X/MXYWG/24A5
R901122640 4WRDE25E220L-5X/6L24K9/MR-280
R901524555 4WRDE25E220L-6X/MXY/24A5-280
R900978280 4WRDE25V350L-5X/6L24K9/MR
R901484472 4WRDE25V350L-6X/MXY/24A5
R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR
R900718325 4WRDE27V1-500L-5X/6L24K9/M-576
R901547592 4WRDE27V1N-500L-6X/MXY/24F1
R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR
R901484473 4WRDE27V1-500L-6X/MXYWG/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5

力士樂REXROTH比例閥R901555688
液壓比例方向閥 4WRDE16V150L-6X/MXYWG/24A5
R901555688 4WRDE16V150L-60/MXYWG/24A5
公稱尺寸 16, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    4WRDE
工作壓力[bar]    350
流量[l/min]    460
滑閥符號    符號V
連接類型    底板安裝
標稱流量[l/min]    150
大小    16
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    10.5

力士樂REXROTHR901484472
液壓比例方向閥 4WRDE25V350L-6X/MXY/24A5
R901484472 4WRDE25V350L-60/MXY/24A5
公稱尺寸 25, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    4WRDE
工作壓力[bar]    350
流量[l/min]    870
滑閥符號    符號V
連接類型    底板安裝
標稱流量[l/min]    350
大小    25
驅動類型    帶集成電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    17.5

力士樂REXROTH比例閥R901469206
液壓比例方向閥 4WRDE10V1-100L-6X/MXY/24A5
R901469206 4WRDE10V1-100L-60/MXY/24A5
公稱尺寸 10, , 符號 V1, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖    ISO 4401-05-05-05
產品系列    4WRDE
工作壓力[bar]    350
流量[l/min]    170
滑閥符號    符號V1
連接類型    底板安裝
標稱流量[l/min]    100
大小    10
驅動類型    帶車載電子設備的電氣
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    連接器，7極（6+PE）
電氣連接說明    符合EN 175201-804的7極（6+PE）連接器
無線連接    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.22

力士樂REXROTH比例換向閥4WRDE16V220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
尺寸16，符號V，帶集成電子器件的電氣，24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠地控制油的流動方向，通過內部活塞位置反饋實現高精度。
滑閥
先導式操作
線性的
外部先導油供應，外部先導油回流
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    4WRDE
壓力[bar]    350
流量[l/min]    460
閥芯符號    符號V
連接類型    底板安裝
標稱流量【l/min】    220
大小    16
驅動類型    帶有集成電子設備的電氣
端口數量    4.
開關位置數量    3.
電源電壓    24伏直流電
連通性    模擬，指令值±10 V
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M，F(xiàn)uchs：Renosafe 500，Petrofer：Ultra-Safe 620，Houghton：Safe 620，Union：Carbide HP5046）
密封    NBR
重量[kg]    10.5
REXROTH比例減壓閥DREBE6X-11/75MG24K31A1M
